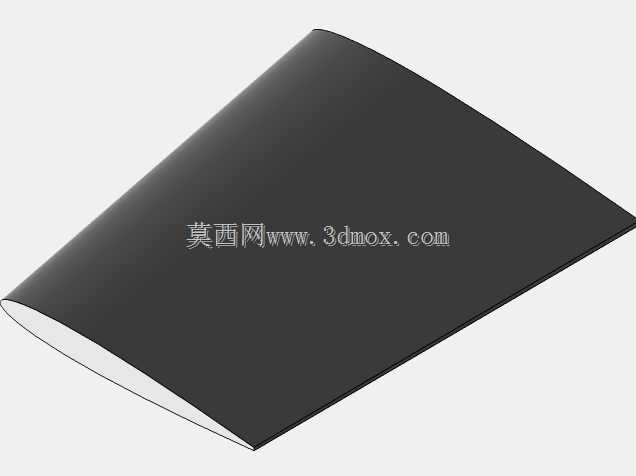

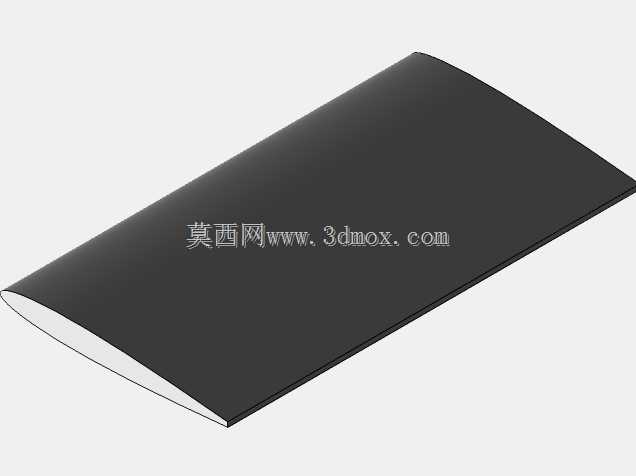

潜艇用舵叶曲面结构三维设计

在水下航行器的结构设计体系中，舵面是直接决定航行姿态控制精度的核心水动力部件，本次设计的舵叶结构，可同时适配潜艇前舵与后舵的安装使用需求，在实际工程应用中覆盖常规潜航设备的航向调整、俯仰姿态控制、潜深切换等核心操作场景。从实际航行工况来看，舵叶长期处于高流速、高压力的水下环境，既要承受水流持续冲击带来的交变载荷，也要保证舵面偏转时的水动力响应效率，避免出现舵效滞后、流场扰动过大的问题，这也是整个结构设计过程中优先考量的核心指标。

设计初期首先围绕水动力性能做曲面构型优化，整个舵叶采用对称翼型截面作为基础构型，沿展长方向做连续的曲面过渡，前缘做圆弧修型处理，能够有效降低水流冲击时的阻力系数，后缘做收窄处理，保证舵面偏转时水流可以平顺脱离舵面，减少尾流涡旋的产生，降低舵叶工作过程中的振动与噪声，这一点对于水下航行设备的隐蔽性提升有着直接的作用。整个舵面的曲面曲率经过多轮迭代调整，保证不同舵角下的升阻比处于合理区间，在小角度偏转时即可获得足够的转向力矩，降低舵机的输出负载，同时避免大舵角工况下出现过早的水流分离失速问题，提升极限工况下的姿态控制冗余度。

从结构设计细节来看，整个舵叶采用一体化的曲面壳体构型，内部可根据实际安装需求设置加强筋结构，在保证整体结构强度的前提下尽可能降低部件自重，减少舵机驱动时的转动惯量，提升舵面的响应速度。舵叶的根部预留有标准的舵杆安装接口，接口位置做了局部加厚处理，能够承受舵叶转动时传递的扭矩与水流冲击带来的弯矩，避免根部出现应力集中导致的结构失效。安装边界方面，舵叶的展长、弦长尺寸可根据不同吨位的潜航设备做等比例缩放适配，安装时需要保证舵叶与艇体连接位置的间隙控制在合理范围，避免间隙过大导致的流场扰动，同时也要预留足够的转动空间，保证舵叶在最大设计舵角范围内不会与周边结构发生干涉。

在实际装配场景中，前舵安装于艇体前部位置，主要用于航行过程中的俯仰姿态调整与潜深控制，对舵面的响应速度要求更高，因此该构型的低转动惯量设计能够很好匹配前舵的使用需求；后舵安装于艇体尾部推进器周边，主要用于航向的稳定控制与转向操作，长期处于螺旋桨尾流的高速冲击区域，该舵叶的对称翼型结构在非均匀流场中依然能够保持稳定的水动力输出，降低尾流脉动带来的舵面振动。整个舵面的外表面做顺滑处理，没有突兀的结构凸起，既能够降低航行阻力，也能减少水下附着物的附着概率，降低后期维护清理的工作量。

从建模实现的角度来看，整个曲面采用连续的G2曲率过渡构建，保证曲面加工时的顺滑度，不管是采用金属切削加工还是复合材料模压成型，都能够直接提取曲面作为加工基准，不需要额外做曲面修复。结构设计时充分考虑了不同加工工艺的适配性，若采用金属材质加工，可在壳体内部设置横向与纵向交错的加强筋结构，提升整体抗冲击能力；若采用复合材料加工，可直接做一体化铺层设计，减少连接结构带来的重量增加与强度短板。在安装配合方面，舵杆安装孔的同轴度、端面的平面度都按照船用部件的通用公差要求做了预留，能够适配标准规格的舵系连接件，不需要额外做定制化的接口修改，降低整体的装配适配成本。

实际使用过程中，该舵叶结构在0到35度的常用舵角范围内都能保持稳定的水动力性能，不会出现明显的舵效非线性变化，便于航行控制系统的参数标定，降低控制算法的调试难度。同时舵叶的前缘做了抗冲击强化设计，能够抵御水下漂浮杂物的撞击，避免航行过程中因为异物撞击导致舵面变形失效，提升部件的全生命周期可靠性。针对不同航速下的使用需求，该构型的舵叶在低速潜航时能够提供足够的转向力矩，保证低速工况下的操控灵活性，在高速航行时也不会因为水动力负载过大导致舵机过载，兼顾了不同航行工况下的使用需求。
