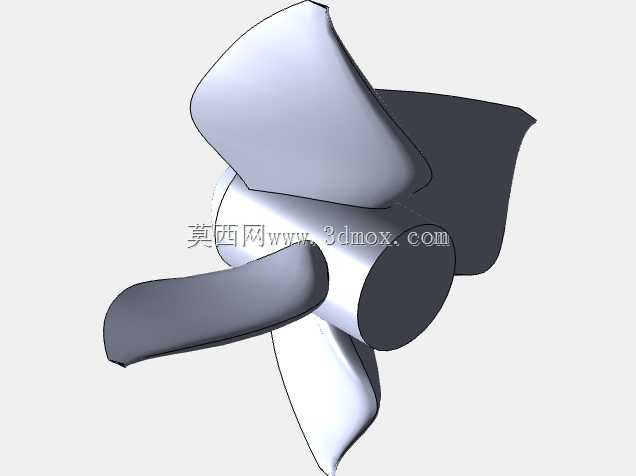

船舶推进用四叶螺旋桨结构设计

　　在船舶动力推进系统的设计环节中，螺旋桨作为核心能量转换部件，其几何构型直接决定了主机功率的传递效率、航行过程中的振动噪声水平以及全工况下的操纵性能，本次建模的四叶船用螺旋桨，主要面向内河及近海中小型船舶的推进需求，同时兼顾计算流体动力学仿真分析的几何精度要求，可直接导入流体仿真软件完成敞水性能、空泡特性等相关计算。从实际应用场景来看，这类中等盘面比的四叶螺旋桨适配单机功率在200-800kW区间的柴油动力船舶，常见于内河货运驳船、近海作业渔船、港作拖轮等船型，相比三叶螺旋桨，四叶构型在相同直径下能获得更大的盘面比，有效降低单位面积的桨叶载荷，减少高负荷工况下的空泡产生概率，同时叶频激励频率更高，能避开多数中小型船舶船体结构的固有振动频率区间，降低船体共振引发的结构疲劳风险。

　　在功能特性层面，该螺旋桨的桨叶剖面采用标准MAU型翼型设计，从叶根到叶梢的翼型厚度、弦长、螺距比均按照径向分布规律做渐变处理，叶根区域保留足够的结构厚度以满足扭矩传递的强度要求，叶梢区域做适当的卸载修型，减少梢涡带来的能量损失与诱导噪声；桨毂部分采用锥面配合结构，可与标准规格的螺旋桨轴、尾轴密封组件直接适配，毂径比控制在0.18-0.22区间，兼顾结构强度与毂涡损失的平衡。

　　从设计思路上看，建模过程中首先确定螺旋桨的直径、螺距、盘面比、侧斜角等核心参数，以桨毂轴线为旋转基准，先完成单个桨叶的曲面构建：通过不同半径处的翼型轮廓点生成样条曲线，再通过曲面放样、曲率连续检查完成单叶曲面，之后通过圆周阵列生成四个均匀分布的桨叶，最后对桨叶与桨毂的连接区域做圆角过渡处理，避免应力集中；整个建模过程严格保证曲面的光顺性，所有曲面的G1连续性达标，既满足结构强度校核的网格划分要求，也能为CFD仿真提供无几何缺陷的计算域模型，避免因曲面尖角、重叠面等问题导致仿真计算发散。

　　关于外形尺寸与安装边界，该螺旋桨的径向最大尺寸即直径可根据适配船型的吃水深度调整，常规适配中小型船舶的规格直径在800-1600mm区间，安装时需要保证桨叶叶梢与船体外壳、舵叶之间的最小间隙不小于0.1倍螺旋桨直径，防止航行过程中桨叶与船体结构发生碰撞，同时要保证螺旋桨的浸没深度满足重载工况下不出现吸气现象的要求，即桨轴中心线距离满载水线的深度不小于0.4倍直径；桨毂内的锥孔锥度采用标准1:15锥度，键槽尺寸符合船舶轴系的通用标准，可直接与对应规格的尾轴完成装配，不需要额外做结构修改。在实际工程应用中，这类螺旋桨模型除了用于前期的性能仿真计算外，还可用于后续的铸造工艺模具设计、螺旋桨静平衡检测工装设计等环节，模型的几何精度直接影响后续工艺环节的加工余量控制，建模过程中对桨叶压力面、吸力面的曲面偏差控制在0.1mm以内，完全满足工程级的应用要求。
