车辆前部防护栏结构三维设计

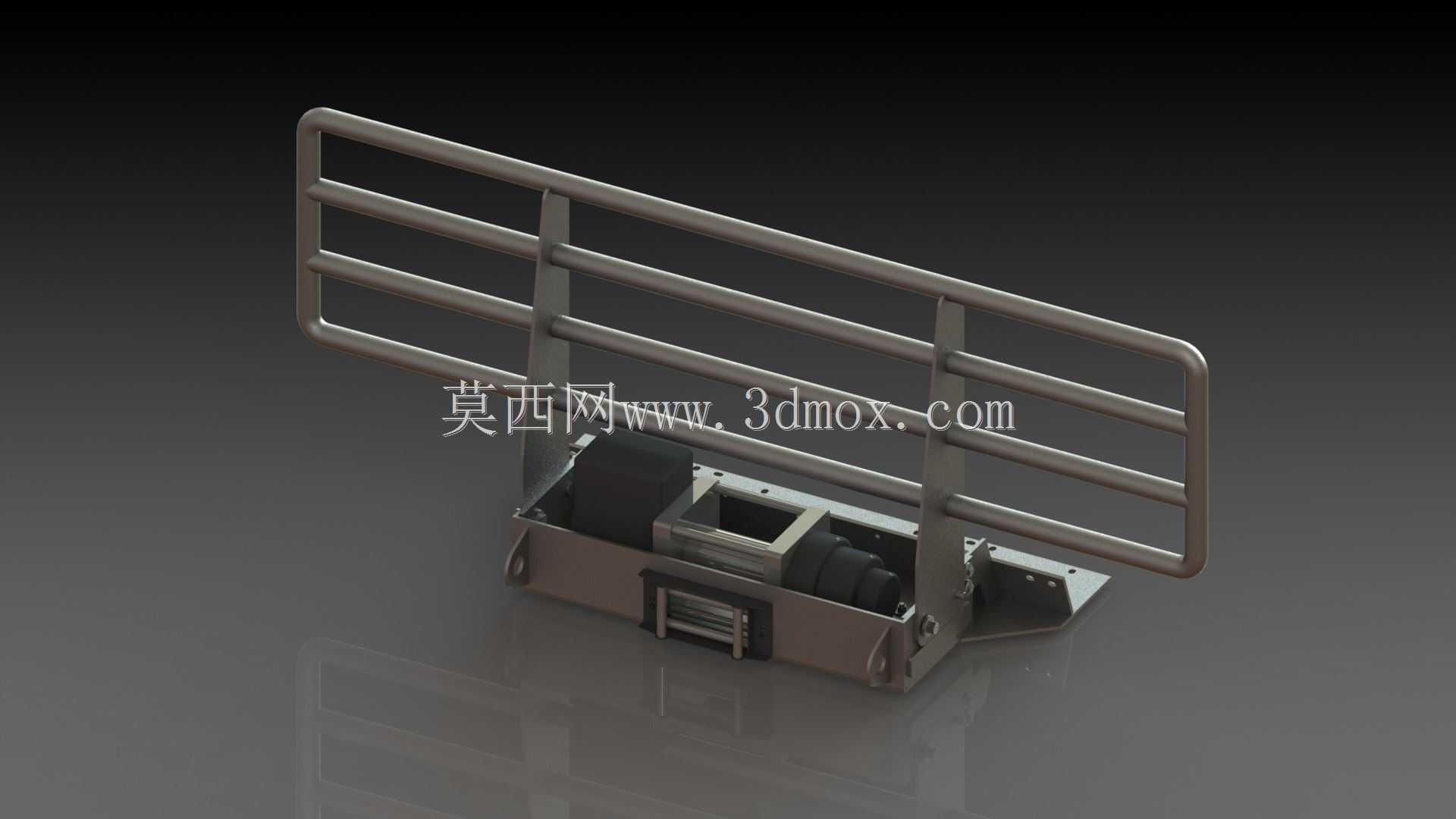

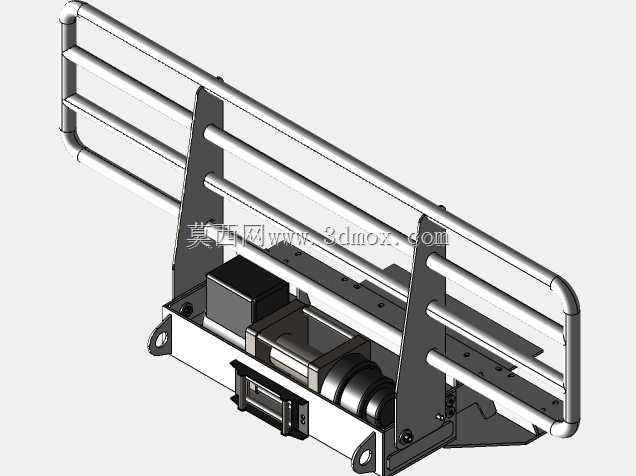

　　该结构主要应用于货运车辆、工程作业车辆的前部防护场景，日常作业中可阻挡飞溅碎石、剐蹭碰撞对车辆前部核心部件的损伤，在畜牧转运场景下也可作为车辆前端的拦挡结构，避免运输过程中牲畜靠近车头操作区域引发安全隐患。从结构设计来看，整体采用框架式栏架搭配底部安装基座的组合形式，上部栏架采用多道平行圆管弯折成型，横向管体通过竖向支撑肋板均匀分隔，圆管端部做圆弧过渡处理，既避免尖锐棱边造成的磕碰损伤，也能在受到侧向冲击时通过管体的微变形分散冲击力，减少应力集中导致的结构开裂。底部安装基座采用箱型焊接结构，内部预留了安装调节空间，可适配不同车型前部大梁的安装孔位偏差，基座两侧延伸出带安装孔的固定翼板，安装时可通过螺栓直接与车辆前部车架纵梁连接，

　　无需额外对车架做大规模切割改造。设计过程中优先考虑了结构的抗冲击冗余，上部栏架的管间距经过反复校核，既保证足够的通透度不遮挡驾驶员前部视野，也能避免直径较小的异物穿过栏架撞击车头部件，竖向支撑肋板的位置避开了车辆前部的散热通风路径，不会影响车辆行驶过程中的散热效率。安装边界方面，整体结构的横向宽度适配常规轻卡、工程作业车的前部宽度尺寸，安装后突出车头的距离控制在安全范围内，不会影响车辆的接近角参数，避免非铺装路面行驶时结构底部剐蹭地面。基座的箱型结构内部可集成缓冲阻尼组件，在发生低速碰撞时可通过组件的形变吸收部分冲击能量，降低碰撞对车架本体的损伤，栏架与基座之间采用可拆卸的螺栓连接结构，日常维护时若单根管体出现变形，可单独拆卸更换对应构件，无需整体更换整个防护结构，降低后期运维成本。所有焊接位置均做了圆角过渡处理，避免焊接应力集中导致的结构疲劳失效，整体金属构件表面可做喷塑或镀锌处理，适配户外复杂作业环境下的防腐蚀需求。
