阀门用长椭圆底座填料函盖结构设计

在工业管路流体输送系统的阀门组件中，填料函部位的密封压紧效果直接决定了阀杆动密封环节的泄漏率指标，这款长椭圆底座的填料函盖，正是针对中低压通用阀门填料压紧工况开发的结构件。从实际装配场景来看，这类零件多用于闸阀、截止阀、节流阀等带升降或旋转阀杆的通用阀门上，安装位置处于阀盖顶部的填料腔上方，作用是通过螺栓预紧力向填料压套传递均匀的轴向压力，让填充在填料腔内的柔性密封填料产生径向形变，紧密贴合阀杆外壁与填料腔内壁，阻断管路内流体沿阀杆配合间隙向外泄漏的通道。

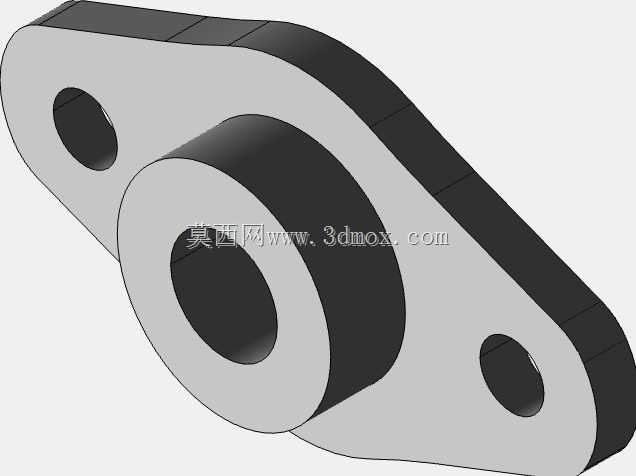

不同于常规圆形法兰式填料压盖，这款零件采用长椭圆形的底座结构，这种设计思路并非随意选择，而是充分考虑了小通径阀门阀盖顶部的安装空间限制：圆形法兰需要在整周布置安装螺栓，对于公称通径较小、阀盖顶部径向空间不足的阀门，圆形法兰的螺栓孔会超出阀盖本体的安装边界，而长椭圆结构将两个安装孔布置在长轴两端，在保证螺栓连接强度足够的前提下，大幅压缩了零件短轴方向的尺寸占用，能适配更多安装空间紧凑的阀型，同时相比圆形法兰减少了不必要的材料冗余，在批量生产时能有效降低铸件的材料消耗与加工余量。

从结构功能特性来看，零件中心的圆柱形凸起是核心的力传递结构，这个凸起的外径与填料腔的内径采用小间隙配合，装配时会伸入填料腔内部，直接抵靠在填料压套上端面，相比平底面的压盖，这种带导向凸台的结构能避免压紧过程中压盖偏斜，保证填料受到的轴向压力沿圆周均匀分布，不会出现局部压力过大导致填料异常磨损、局部压力不足导致密封失效的问题。中心的通孔直径与阀杆外径保留合理的配合间隙，既不会因为间隙过大导致填料被压力挤出，也不会因为间隙过小刮伤阀杆表面的镀铬层，影响阀杆动作的顺畅性与密封面完整性。

底座长轴两端的安装孔为通孔结构，用于穿装连接螺栓，孔位的中心距严格匹配阀盖顶部对应的螺栓孔位置，装配时通过拧紧螺栓上的螺母来调整压盖对填料的压紧力，当填料经过长时间运行出现磨损、密封性能下降时，不需要停机拆解阀门，只需均匀拧紧两个螺栓上的螺母，就能推动压盖进一步压缩填料，补偿填料的磨损量，快速恢复密封性能，大幅降低阀门的现场维护工作量与运维成本。

从安装边界与尺寸适配角度来说，这款零件的底座厚度经过强度校核，在螺栓达到额定预紧力时不会发生翘曲变形，保证压力传递的均匀性；中心凸台的高度根据填料腔的深度、填料的填充高度以及压套的厚度匹配设计，既保证凸台有足够的导向长度避免偏斜，也不会因为凸台过长导致填料被过度压缩，失去弹性补偿能力。零件的所有棱边都做了倒角处理，避免装配时尖锐棱边切割填料、刮伤操作人员，也能去除加工过程中产生的毛刺，防止金属碎屑掉入填料腔内部影响密封效果。

在实际工程应用中，这类填料函盖的材质多根据管路输送介质的特性选择，清水、油品等无腐蚀性介质场景多采用灰铸铁或碳素钢材质，腐蚀性介质场景则会采用不锈钢或铜合金材质，三维建模过程中需要重点保证凸台与底座的同轴度、两个安装孔的中心距公差、凸台外径与通孔的尺寸精度，这些形位公差与尺寸公差会直接影响零件的装配适配性与实际使用效果，如果同轴度超差，装配时凸台会与填料腔内壁卡滞，无法顺利压紧填料；如果安装孔中心距偏差过大，会出现螺栓无法穿装的问题，需要现场扩孔处理，影响装配效率。

不同于其他复杂的阀门核心零件，填料函盖的结构看似简单，却直接影响阀门的外泄漏指标，而外泄漏是工业管路系统中重要的安全隐患点，尤其是输送易燃易爆、有毒有害介质的管路，阀门填料部位的泄漏甚至可能引发重大安全事故，因此这类压紧零件的结构合理性、加工精度直接关系到整个管路系统的运行安全性。这款长椭圆底座的结构设计，正是在长期工程实践中针对小通径阀门安装空间痛点优化而来的成熟结构，兼顾了结构强度、安装便捷性、运维便利性与成本控制的多重需求，在中小通径的通用工业阀门中有着非常广泛的应用。建模过程中还需要考虑铸造与机加工的工艺性，比如底座与凸台的连接处设置合理的铸造圆角，避免铸件出现应力集中导致的开裂问题，所有需要机加工的表面预留合理的加工余量，在保证尺寸精度的前提下减少机加工的工时消耗，适配批量工业化生产的工艺要求。
