阶梯轴类机械零件有限元仿真分析

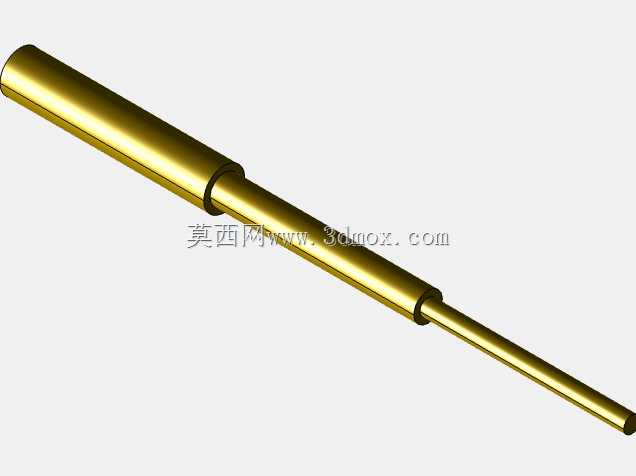

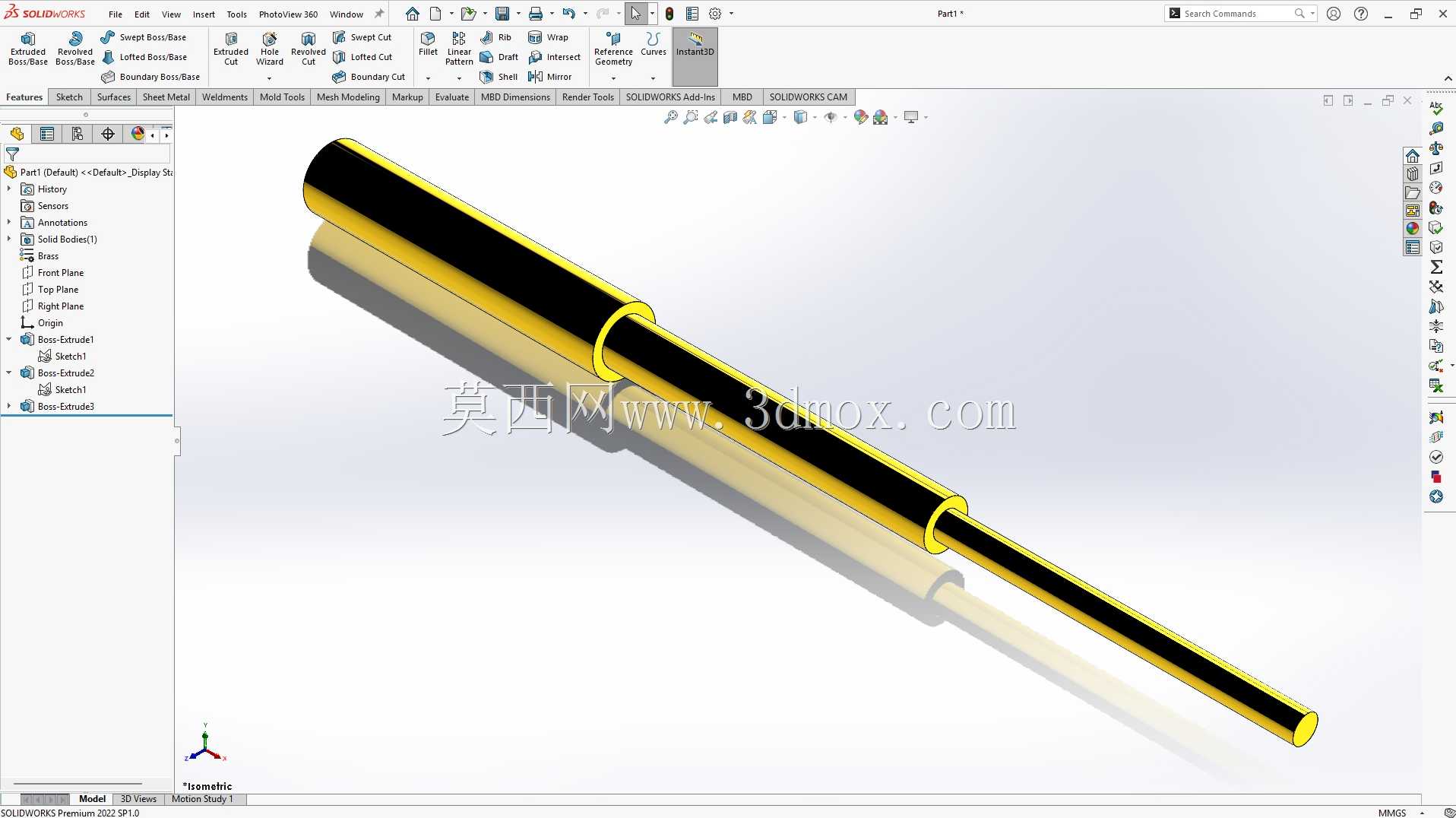

　　这类阶梯式变径轴类零件，常应用在阀类执行机构的动力传递链路中，作为阀杆与驱动端的衔接传动件，承担扭矩传递、轴向载荷承载的核心作用，在调节阀、截断阀的手动驱动、电动驱动结构中都能见到这类结构的应用，其结构可靠性直接决定阀门动作的顺畅度与高压工况下的密封稳定性。从结构设计逻辑来看，采用阶梯变径的结构形式，并非单纯为了适配不同位置的安装尺寸，更核心的考量是匹配不同轴段的受力特性：靠近驱动端的大直径轴段，主要承担输入扭矩带来的剪切应力，更大的截面直径可以有效降低扭转切应力的峰值，避免长期交变载荷下出现疲劳裂纹；伸入阀腔的小直径轴段，需要穿过填料函、密封组件，更小的直径可以减少与密封填料的接触摩擦面积，降低阀门动作时的摩擦阻力，同时减少密封件的磨损速率，延长填料的更换周期。

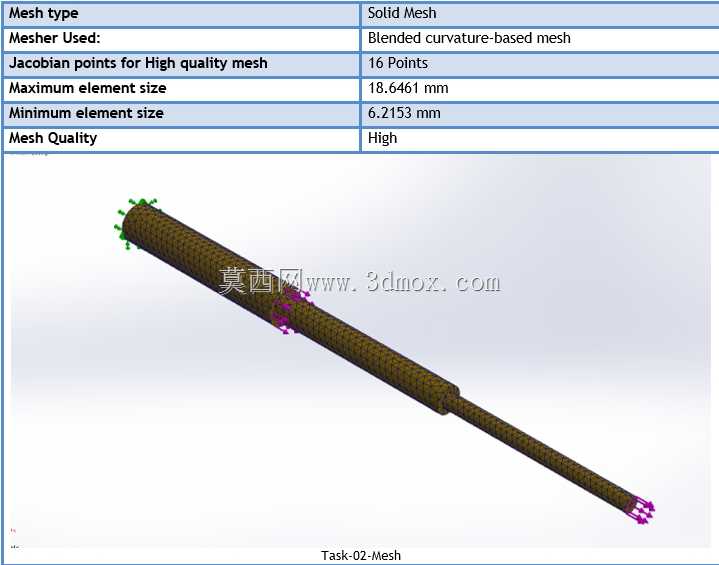

　　在结构的过渡位置，设计时特意做了圆角过渡处理，避免直角台阶带来的应力集中问题——这也是仿真分析中重点关注的区域，从应力云图的分布来看，最大应力恰好出现在台阶过渡的截面变化位置，这和实际工程中轴类零件的失效位置完全吻合，设计时通过调整过渡圆角的曲率半径，可以将该位置的应力峰值控制在材料许用应力范围内，保证零件在额定载荷下的服役寿命。从安装边界来看，零件的两端分别设置了适配的连接结构：驱动端的结构可以和手柄、电动执行器的输出轴配合，通过型面连接传递扭矩，避免键连接带来的应力集中问题；阀腔端的结构和阀瓣、闸板的连接槽适配，保证轴向力和扭矩的平稳传递，轴段的直径变化台阶同时承担轴向定位的作用，和阀体内的轴套、止推垫片配合，限制轴的轴向窜动量，避免阀门开关位置出现偏移导致的内漏问题。仿真分析过程中，针对零件实际服役时的载荷工况做了对应约束：将阀瓣连接端设置为固定约束，在驱动端施加额定操作扭矩与轴向推力，模拟阀门全压差下开关动作的受力状态，网格划分时在台阶过渡、连接型面这些应力梯度大的区域做了网格细化，基于曲率的网格划分方式可以更好地拟合曲面过渡区域的几何特征，保证应力计算结果的精度，避免网格过于粗糙导致的应力值计算偏低，给结构设计带来安全隐患。

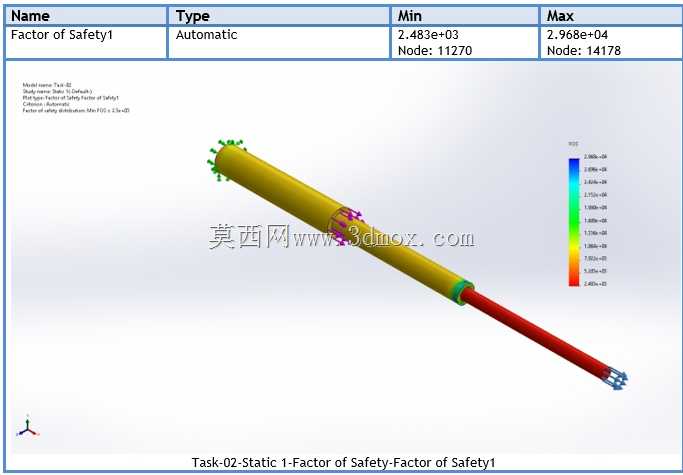

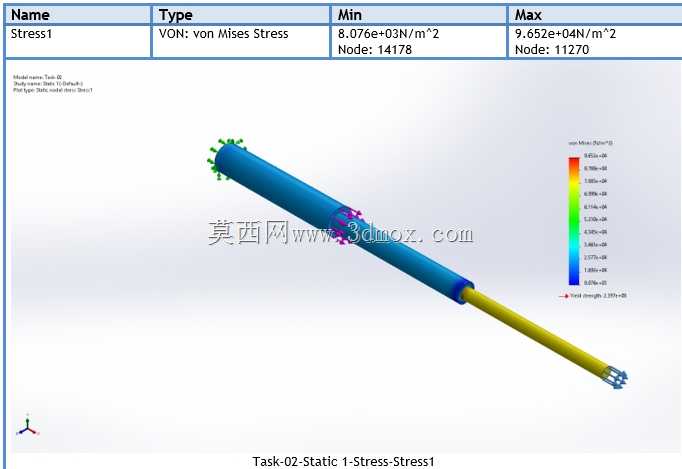

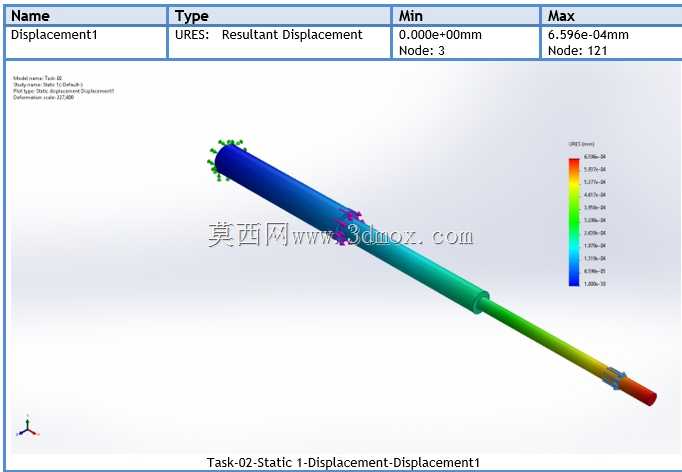

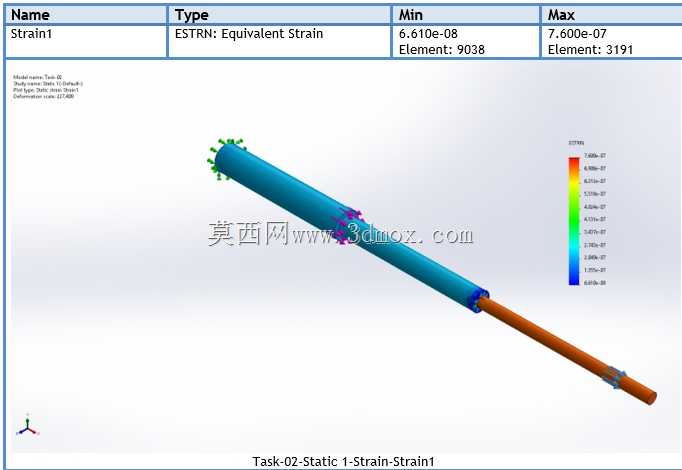

　　从仿真得到的结果来看，零件的应力分布从驱动端到阀腔端呈现梯度变化，大直径轴段的应力水平整体较低，小直径轴段因为截面面积更小，应力水平相对更高，而最大应力值仍远低于常用阀杆材料比如2Cr13、304不锈钢的屈服强度，对应的安全系数可以满足阀门行业相关标准中对承压传动件的安全系数要求；位移分析的结果显示，最大位移出现在驱动端的最外侧位置，这个变形量在额定载荷下处于微米级别，不会导致轴件出现卡滞、密封面错位的问题，完全满足阀门动作的精度要求。

　　这类零件的设计过程中，仿真分析的介入可以有效替代部分物理样机的验证环节，在设计阶段就识别出应力集中的薄弱位置，通过调整结构参数优化应力分布，不需要反复制作样机做破坏性试验，大幅缩短阀类产品的开发周期，同时也能避免结构设计过于保守导致的材料浪费，在保证结构强度的前提下尽可能控制零件的重量与加工成本。实际生产中，这类轴类零件一般采用圆钢车削加工成型，阶梯结构可以通过普通车床或者数控车床一次装夹完成加工，过渡圆角的加工需要严格匹配设计的曲率半径，避免加工时留下刀痕或者圆角半径不足导致的应力集中，加工完成后还需要做表面调质处理，提升材料的综合力学性能，和仿真时采用的材料参数保持一致，保证实际零件的强度和仿真分析的结果匹配。
