水下作业用双向喷推结构设计

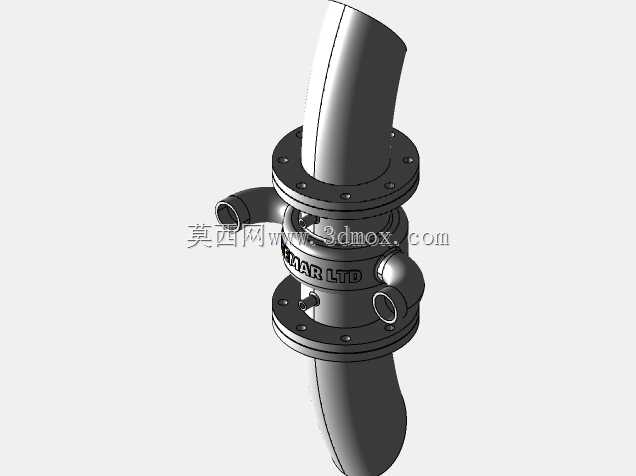

　　这款双向喷推结构的设计初衷，是解决水下小型作业载具在狭窄空间内的姿态微调与低速进退需求，区别于常规单方向螺旋桨推进，其核心优势在于可通过两侧对称的喷口实现无舵面的矢量推力输出，避免螺旋桨在近壁面作业时卷入杂物、缠绕缆线的风险，在水下管廊巡检、坝体检测、近岸考古作业这类对推进器空间占用、抗干扰能力要求较高的场景中适配性更强。从结构布局来看，主体采用上下法兰对接的通轴式设计，中间段为集成式流体分配阀块，四个径向分布的接口分别对应两侧的喷射通道与内部流体腔，上下通径的主通道既可以作为泵驱流体的主通路，也可根据载具布局需求穿设线缆、采样管路，不需要额外为附属管线预留布置空间，能有效压缩载具艉部的安装空间占用。

　　设计阶段首先明确的是安装边界约束：上下法兰的螺栓孔采用均布设计，适配常规水下设备的标准法兰安装尺寸，不需要额外加工转接板，法兰端面预留的密封槽可直接嵌入O型圈实现静密封，整体径向最大尺寸控制在常规小型ROV的搭载直径范围内，轴向长度可根据载具的泵体安装位置做适配调整，不会出现与周边传感器、采样臂的运动干涉。两侧的喷口采用缩径设计，流体从阀块内腔进入喷口时会通过渐变的流道完成加速，减少流道突变带来的压损，喷口的朝向并非完全水平，而是带有微小的下倾角，可在推进时同时提供微弱的升力分量，抵消载具搭载设备带来的轻微头重问题，不需要额外调整载具的配重布局。

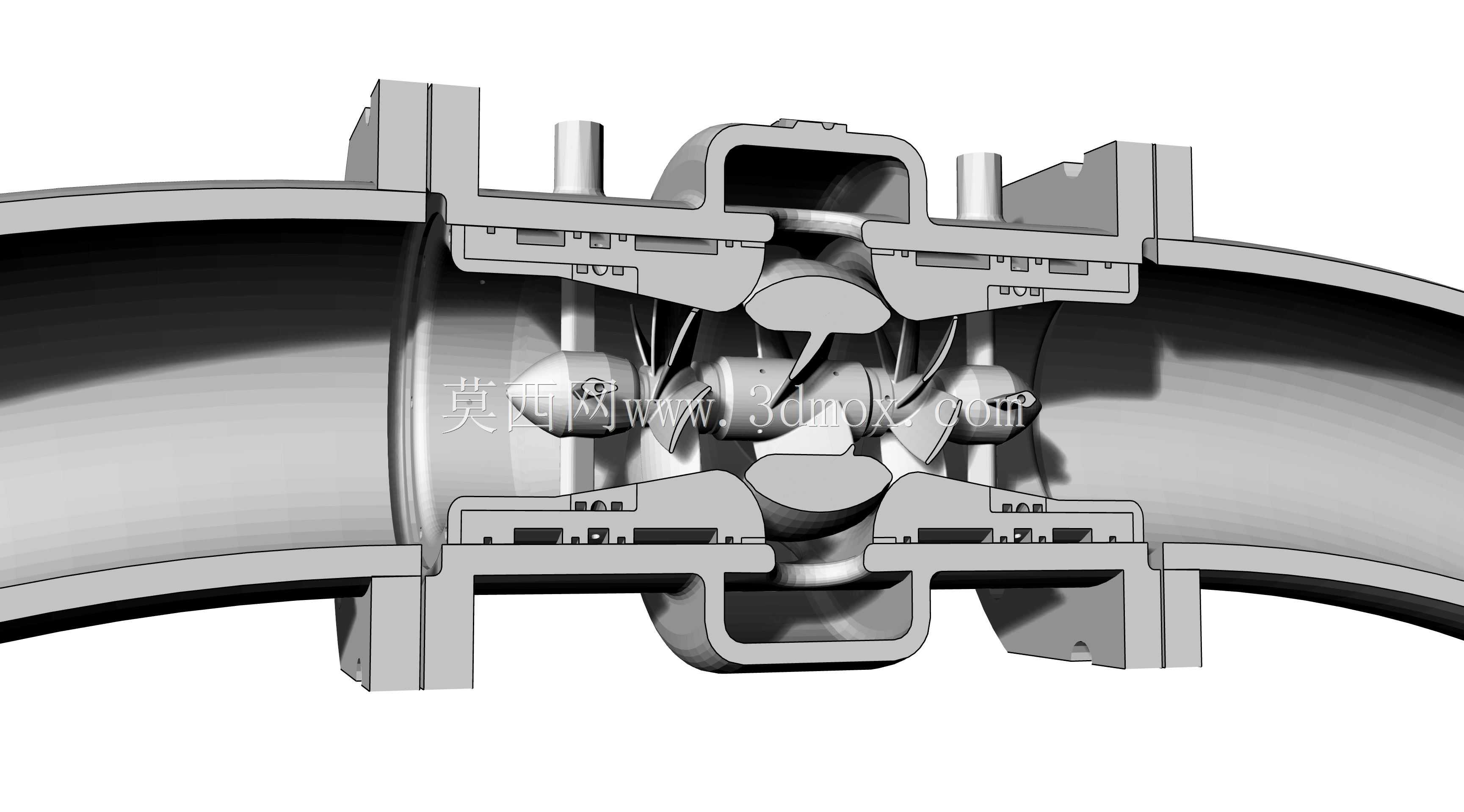

　　内部流道的设计做了多次圆角过渡处理，避免直角区域出现流体涡流，降低泵驱工况下的流道噪音与能量损耗，阀块与上下连接段的对接位置采用止口定位，装配时不需要反复调整同轴度，现场维护拆解后重新装配也能保证流道的对齐精度，不会出现错位导致的推力偏差。实际应用中，这款喷推结构可直接对接载具内置的离心泵出口，通过阀块内部的通路切换实现两侧喷口的推力差调整，不需要额外加装外置的换向阀组，减少了管路连接点的泄漏风险，整体外露的结构面没有突出的棱角，可避免在水下穿行时挂扯水草、渔网等杂物，所有连接螺栓均采用内六角沉头设计，装配后螺栓端面与法兰面齐平，不会产生额外的流体阻力。

　　在结构强度校核阶段，针对水下100米作业深度的水压工况，对阀块壁厚、法兰连接强度做了冗余设计，常规铝合金阳极氧化处理后即可满足耐腐蚀要求，若应用于海水工况，只需更换阀块材质为双相不锈钢即可，不需要改动整体结构尺寸，互换性较强。不同于外露螺旋桨推进需要加装防护网，这款喷推结构的所有过流部件均内置在阀块与流道内部，外部没有运动部件，不会对水下作业的潜水员、周边水生物造成搅碰风险，在近岸浅水作业、养殖区巡检这类人员活动较多的场景下安全性更高。安装时只需将上下法兰分别与载具的泵体接口、端盖对接，锁紧螺栓后即可完成装配，不需要做复杂的同轴度校准，喷口的朝向可根据载具的推力需求做周向调整，适配不同载具的布局要求，比如需要侧向平移的载具可将喷口调整为横向布置，需要进退推进的载具可将喷口调整为轴向布置，结构通用性较强。
