POCLAIN系列低速大扭矩液压车轮马达结构

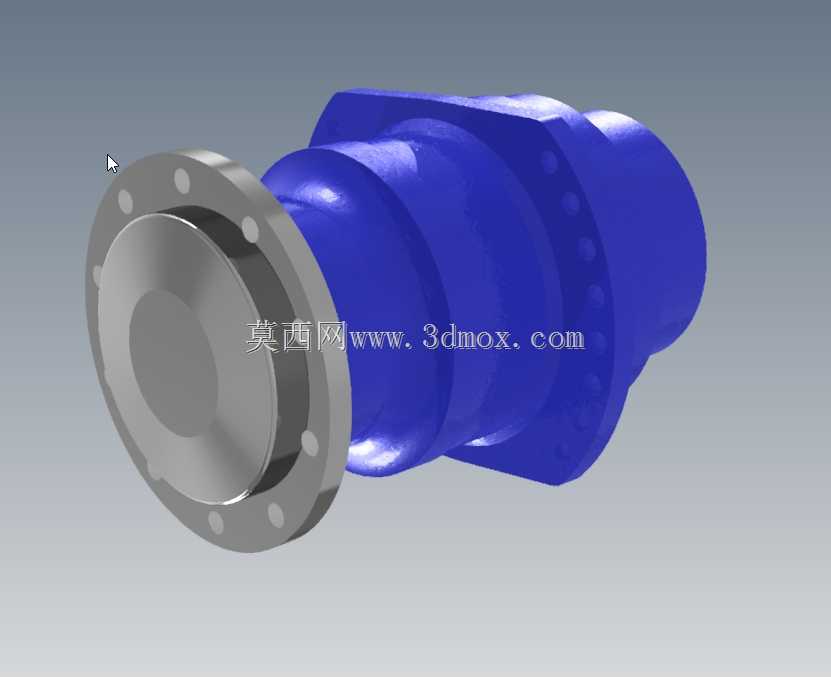

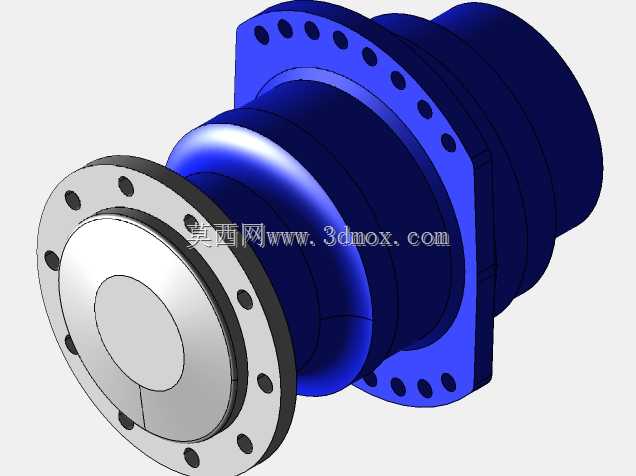

　　这类轮边集成式液压马达常见于非道路移动机械的行走驱动回路，区别于传统中央驱动加减速桥的传动架构，它直接将动力输出端与车轮轮毂刚性连接，省去了半轴、轮边减速器等中间传动环节，在工程机械、农用机械、特种作业车辆的行走系统中应用十分广泛，尤其是在空间紧凑、需要大轮边牵引力的作业场景下，这种集成式结构的优势格外突出。从结构布局来看，该马达采用径向柱塞式的核心工作原理，配流结构与输出轴做同轴集成设计，外壳上带多组安装孔的法兰盘直接承担轮边安装的定位功能，输出端的法兰面直接对接车轮轮毂的安装止口，安装时仅需要保证法兰端面的平面度与安装螺栓的预紧力矩符合要求，即可完成轮边动力单元的固定，不需要额外调整传动啮合间隙，

　　大幅降低了整车行走系统的装配复杂度。在功能特性层面，这类液压马达可以在极低转速下稳定输出大扭矩，能够直接满足车辆起步、爬坡、重载作业时的轮边牵引力需求，不需要额外搭配大减速比的轮边减速机构，同时内置的多组柱塞配流结构可以保证扭矩输出的平顺性，减少轮边动力输出的脉动，避免车辆在低速重载作业时出现行走顿挫的问题。马达的壳体采用分体式法兰拼接结构，高压油道直接集成在壳体内部，省去了外部复杂的高压管路连接，既减少了管路泄漏的风险点，也让轮边的结构布局更加紧凑，给转向机构、制动机构留出足够的安装空间。从设计思路上看，该马达的结构设计充分考虑了轮边安装的边界限制，整体采用阶梯式的轴向外轮廓，靠近车轮侧的法兰直径最大，

　　用于承担车轮安装的载荷与径向力，往后依次是配流段、柱塞缸体段、端盖段，外径逐段缩小，既可以保证内部核心运动部件的安装空间，也能尽可能减少马达在轮边占用的横向空间，避免与车架、转向拉杆等周边部件发生运动干涉。安装边界方面，输出端法兰的止口尺寸与安装孔位是与车轮轮毂匹配的核心参数，设计时需要保证止口的配合公差满足过渡配合要求，既方便装配时的定位，也能避免工作过程中出现轮毂径向窜动；壳体上的安装法兰用于将马达整体固定在车桥的桥端或者车架的轮边支座上，法兰上的安装孔采用均匀圆周排布，能够均匀承受车辆作业过程中产生的径向载荷与轴向冲击载荷，同时法兰端面设计有密封槽，安装时搭配O型密封圈可以有效防止泥水、粉尘进入马达内部，保护内部的柱塞、

　　配流盘等精密运动部件。在实际作业场景中，这类马达可以承受较大的径向负载，能够直接承担车轮的支撑作用，不需要额外设计轮边支撑轴，简化了整车的桥体结构，尤其是在小型滑移装载机、联合收割机、井下无轨设备这类对轮边空间要求极高的设备上，这种集成驱动与支撑功能的液压马达可以大幅压缩行走机构的体积，让整车的结构布局更加灵活。另外，马达的进出油口布置在壳体的固定段，不会随输出轴转动，连接高压油管后不需要考虑管路随车轮转动的缠绕问题，配油结构内部设计有双向过载保护的阀组接口，可以直接集成过载缓冲阀、制动阀等液压元件，当车辆行走遇到突发冲击载荷时，可以自动卸荷保护内部柱塞与配流结构不受损坏，同时也能实现行车制动的液压联锁，保证作业安全性。从结构细节来看，输出轴与轮毂连接的端面设计有定位销孔，装配时可以通过定位销保证轮毂与输出轴的同轴度，避免高速转动时出现动平衡超差的问题；壳体的外表面设计有环形的散热筋结构，虽然液压马达工作时的发热主要通过液压油循环带走，但表面的散热筋可以在车辆行走时通过迎面气流辅助散热，降低长时间重载作业时的壳体温度，延长密封件的使用寿命。内部的柱塞副采用球面配合结构，可以自动补偿工作过程中的微小偏载，减少柱塞与缸体孔之间的偏磨，提升马达的工作寿命，配流盘采用静压平衡设计，工作时配流盘端面的压力可以自动平衡，既减少了配流面的泄漏，也降低了配流盘与缸体之间的磨损，保证马达在长期高压工作下的容积效率。
