船舶甲板下方剖面结构构件设计

在船舶结构设计领域，甲板下方的剖面结构是连接甲板板、舱壁与纵向加强构件的核心受力单元，这类结构的设计合理性直接影响船体总纵强度、局部承载能力以及舱室空间的利用率。本次呈现的结构构件，是针对船舶甲板下方典型受力区域做的剖面化设计还原，完整呈现了纵横构件交叉连接的节点形态，能够为船体结构设计人员提供直观的节点参考，也可作为船舶结构教学中的具象演示素材。

从实际应用场景来看，这类剖面结构普遍存在于货船、军用辅助舰船以及特种作业船的主甲板下方区域，上承甲板面传递的人员行走、设备布置、货物堆载带来的垂向载荷，下接舱壁与纵骨传递的总纵弯曲应力，同时还要承受船舶航行时横摇、纵摇带来的交变载荷，是船体结构中受力最为复杂的节点区域之一。在实际造船流程中，这类节点的焊接工艺、构件对齐精度直接决定了局部结构的疲劳寿命，很多船体结构的裂纹萌生都起始于这类纵横构件交叉的应力集中点，因此在设计阶段就需要对构件的过渡形式、连接方式做精细化考量。

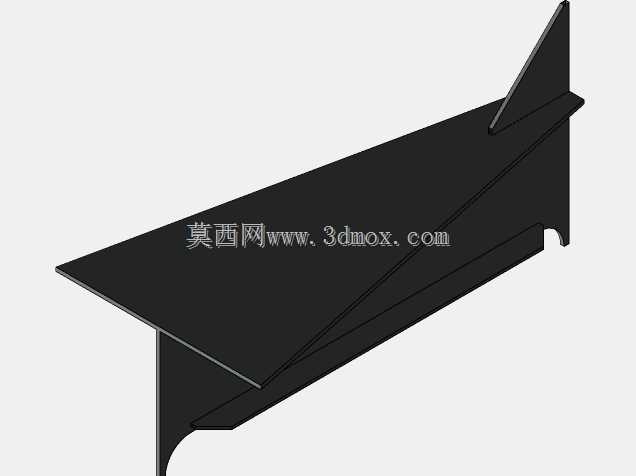

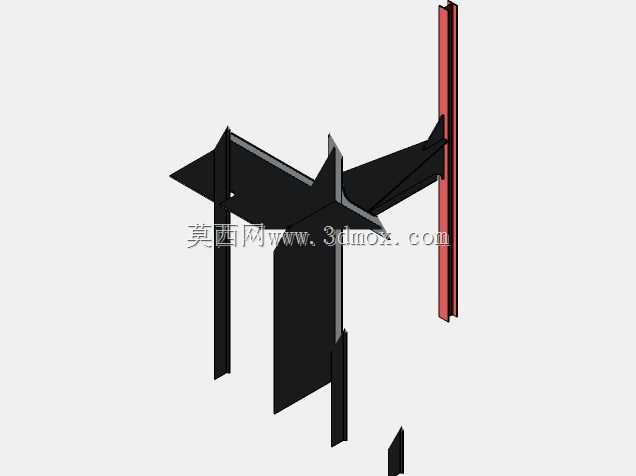

从功能特性上看，该结构完整还原了甲板下方的三类核心构件：垂直布置的纵向加强筋、水平方向的横向强构件、以及与舱壁连接的斜向支撑肘板。纵向加强筋沿船长方向布置，主要承担总纵弯曲产生的拉压应力，同时减少甲板板的格间跨度，降低甲板板在垂向载荷下的挠度；横向强构件沿船宽方向布置，将纵向加强筋传递的载荷分散到两侧舱壁上，同时约束纵向构件的侧向失稳；斜向支撑肘板则是在纵横构件的交叉节点处做加强，避免节点处出现应力突变，同时提升整个节点区域的抗扭刚度，应对船舶斜浪航行时产生的扭转力矩。

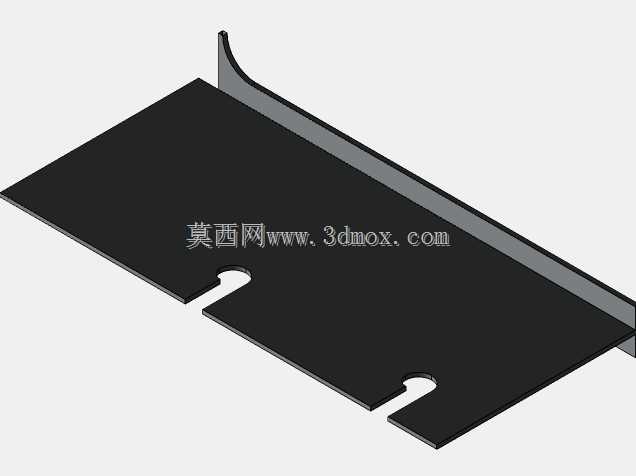

在设计思路上，该结构完全遵循船体结构设计的等强度原则，所有构件的厚度、高度都按照受力大小做匹配：靠近舱壁连接位置的构件翼缘做了加宽处理，分散焊接应力；纵向构件与横向构件的交叉位置没有采用直接垂直对接的形式，而是做了圆弧过渡的切口设计，避免三向焊缝交汇带来的应力集中；斜向肘板的边缘做了削斜处理，减少肘板端部对相邻构件的应力集中影响。这种设计思路完全贴合现行钢质海船建造规范中的相关要求，没有多余的冗余结构，也不存在强度不足的薄弱环节，能够在控制结构重量的前提下最大化提升节点承载能力。

从外形尺寸与安装边界来看，该结构的纵向构件沿船长方向的延伸长度匹配常规船舶的肋距设置，横向构件的高度满足甲板下方舱室的净高要求，不会对舱内管线布置、设备安装造成干涉；构件与甲板板的连接边采用连续焊的坡口形式，与舱壁的连接位置预留了对应的焊接坡口，安装时可以直接与相邻舱段的构件对齐拼接，不需要额外做现场修割。整个结构的外轮廓边界完全按照实船的分段划分要求设置，能够直接嵌入到船体中部的平面分段中，适配分段建造、总组搭载的现代造船流程，减少现场装配的工作量。

在实际建模过程中，这类结构需要重点关注构件的相交处理，所有的构件交接位置都要做符合造船工艺要求的切口、补板设计，不能出现构件互相穿透、焊缝重叠的问题，否则会直接影响后续的生产设计出图，也会给现场施工带来不必要的麻烦。同时，这类剖面结构的建模需要准确还原构件的理论线位置，保证构件的对中精度，避免出现理论线偏移带来的结构错位，影响整个船体的建造精度。对于从事船体结构设计的人员来说，这类典型节点的建模练习能够快速熟悉船体结构的布置逻辑、工艺要求，为后续开展整船结构设计打下扎实的基础。
