板材箔连接用黄铜T型锁紧螺母结构

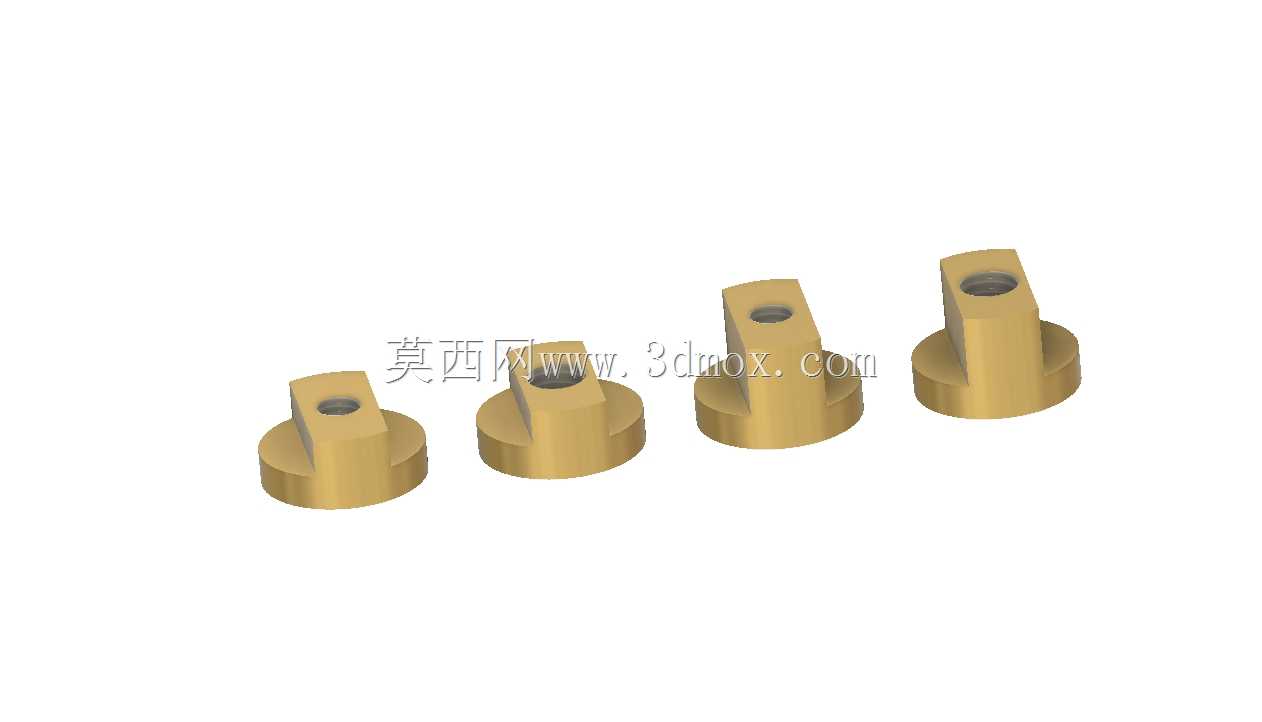

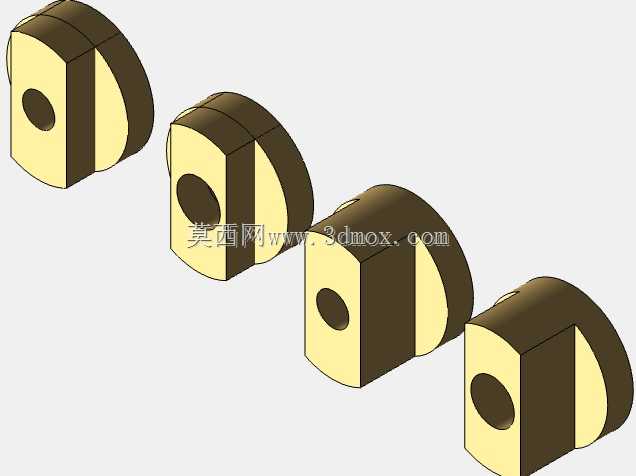

　　在薄板类构件、箔材叠装的工装与设备装配场景中，常规六角螺母或圆螺母无法在板材预置的T型槽内完成防转定位，拧紧螺栓时螺母会跟转打滑，无法提供稳定的轴向锁紧力，这类黄铜T型螺母正是为解决该类安装痛点设计的紧固件。从实际装配需求出发，这类螺母分为扁平款与加高款两种结构，分别适配不同的安装空间与载荷要求：扁平款结构的底座厚度更薄，适配安装槽深度较浅、板材整体厚度偏小的场景，比如薄铝型材框架的附件固定、箔材叠压工装的压条锁紧，这类场景对安装后螺母的凸出高度有严格限制，避免突出的螺母干涉周边运动部件或操作人员操作；加高款的立柱段更长，与T型槽的接触面积更大，能承受更高的螺栓预紧力，在需要频繁拆装、载荷存在交变的场景下更具优势，比如试验台架的可调挡块固定、钣金设备的导轨安装座锁紧，长期使用也不会出现槽壁压溃、螺母松动移位的问题。

　　两款螺母均适配M6与M8两种常用公制螺栓规格，覆盖了薄板类构件连接的常用载荷区间，选型时无需额外定制非标准螺栓，降低现场装配的配件准备成本。设计阶段针对T型槽的安装特性做了细节优化：底部的圆盘凸缘直径大于T型槽的上部开口宽度，安装时从T型槽的端部端口滑入槽内，凸缘卡在槽的台阶面上，承受螺栓拧紧时的轴向拉力，不会从槽的开口处脱出；上部的带孔立柱段与T型槽上部开口采用小间隙配合，拧紧螺栓时立柱的两个平行侧面与槽壁贴合，提供足够的防转扭矩，无需额外工具固定螺母即可完成螺栓拧紧，大幅提升装配效率。

　　材质选用黄铜合金，一方面是因为黄铜的自润滑特性较好，在T型槽内滑动调整位置时阻力更小，不会像钢制螺母那样划伤铝制或钢制槽道的表面，长期调整也不会出现锈死卡滞的问题，在有一定湿度的装配环境下也能保持顺畅的滑动性能；另一方面黄铜的硬度低于常用的钢制槽道与螺栓，锁紧时不会压伤槽道的阳极氧化层或镀锌层，对安装基材的防护性能更好，适合外观要求较高的薄板设备装配场景。安装边界方面，扁平款螺母的总高度控制在10mm以内，适配槽深8-10mm的标准T型槽，安装后螺母顶面与板材表面基本齐平，不会产生明显的突出结构；加高款螺母总高度为16mm，适配槽深14-16mm的T型槽，立柱与槽道的配合长度更长，侧向抗载荷能力更强，能承受垂直于螺栓轴向的剪切力，适合有侧向力作用的连接场景。

　　两款螺母的底部凸缘直径均为18mm，适配槽口宽度10mm、槽底宽度19mm的通用工业T型槽，无需对现有标准槽道做二次加工即可直接装配使用，兼容市面上多数铝型材、钢板焊接T型槽的安装尺寸。在实际使用中，这类T型螺母不需要提前在板材上焊接螺母座或者攻丝，只需要在板材上加工出对应规格的T型槽，即可在槽的任意位置装入螺母，调整连接位置时只需松开螺栓，将螺母滑到目标位置后重新拧紧即可，对于需要频繁调整安装位置的工装夹具、可调式机架来说，能大幅减少位置调整的工作量，相比焊接螺母或者压铆螺母，后期改造成本几乎为零，不会因为连接位置变更而报废整块板材。针对箔材叠装的特殊场景，黄铜材质的质地偏软，锁紧时螺母与箔材表面的接触应力分布更均匀，不会像硬质钢制螺母那样压伤较软的箔材表面，避免箔材在锁紧位置出现压痕或破损，保证箔材叠装后的平整度与完整性，这也是选用黄铜作为螺母材质的核心考量之一。结构建模时，两款螺母的同轴度、立柱侧面的平行度都按照通用紧固件的公差要求设定，保证装入T型槽后不会出现卡滞、倾斜的问题，螺纹孔与螺栓的配合精度采用6H标准公差，与常规外购螺栓的适配性良好，不会出现螺纹过紧滑牙或者过松间隙过大的问题。
