等径弯管组合式排气歧管结构设计

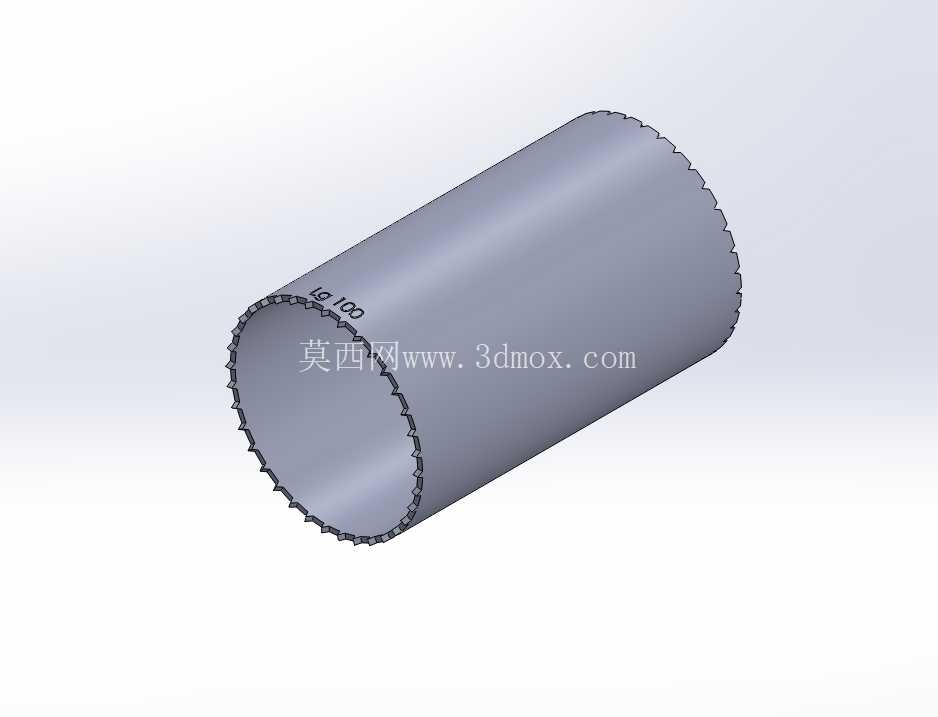

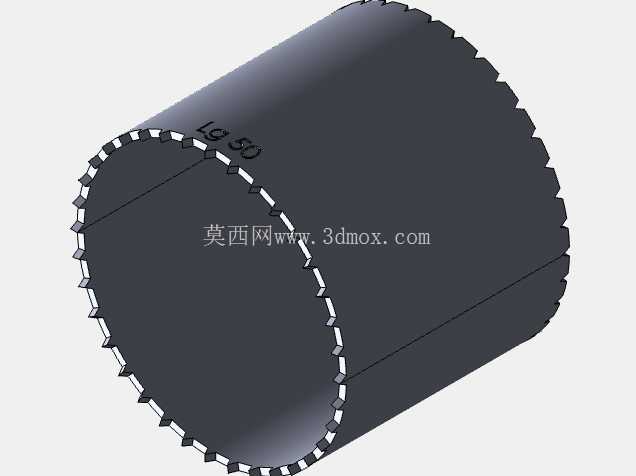

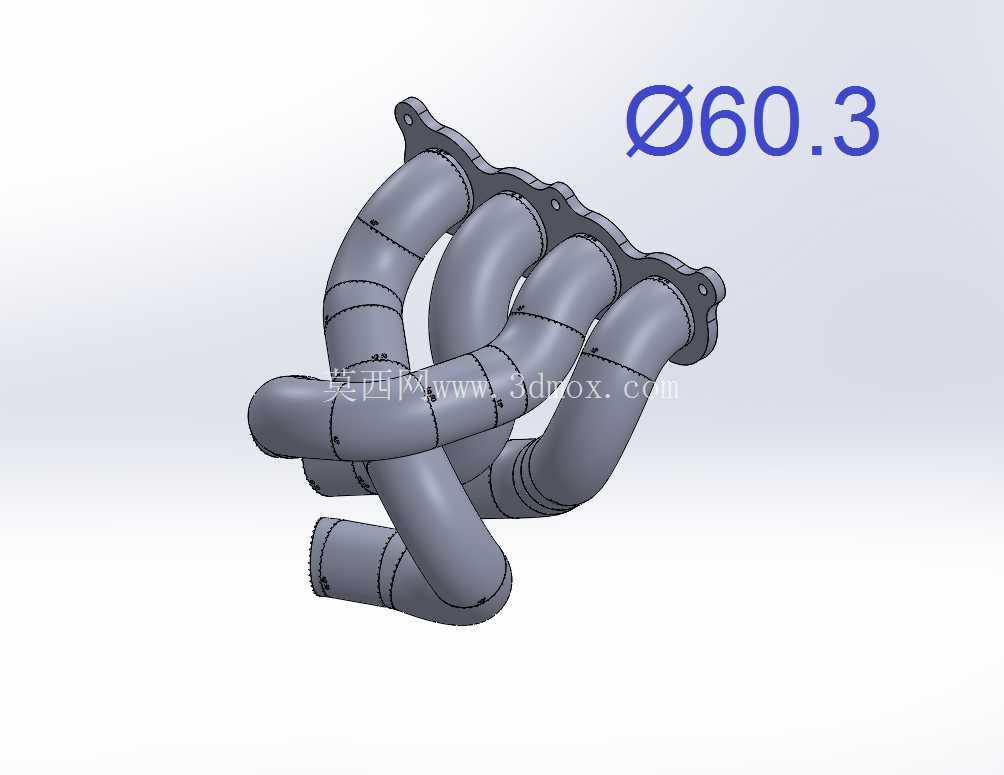

　　这套弯管组合结构主要面向小排量涡轮增压车型的排气头段改装与定制开发场景，在民用性能车升级、场地赛车排气系统搭建中都有明确的应用空间。不同于原厂铸造排气歧管的厚壁、流道弯折冗余的设计，这套结构全部采用等径直管搭配定曲率弯管拼接的思路，单管通径统一为60.3mm，刚好适配多数1.6T-2.0T排量四缸发动机的单缸排气流量需求，不会出现通径过小导致的排气背压过高，也不会因为通径过大造成低转速区间排气流速不足、扭矩输出疲软的问题。

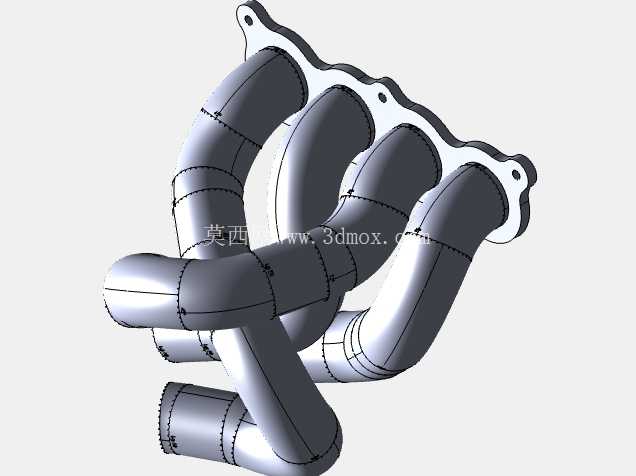

　　从实际装车的功能逻辑来看，这套结构的核心作用是将四个气缸排出的高温废气平顺汇集到涡轮增压器的进气侧，尽可能降低各缸排气之间的干涉扰动——四缸发动机的点火间隔为180度曲轴转角，排气脉冲如果在歧管内部发生对冲，会直接打乱涡轮的驱动节奏，既影响涡轮的响应速度，也会造成泵气损失升高，拉低整机的充量效率。设计时特意将四个支管的交汇角度做了递进式排布，每根支管从缸盖法兰侧出发后的弯折路径长度差控制在5%以内，保证各缸排出的废气到达交汇口的时间差匹配点火顺序，让排气脉冲形成连续的推动效应，而非互相抵消的紊流。

　　安装边界层面，这套结构的缸盖连接法兰采用一体化铣削成型，法兰厚度设置为8mm，四个安装孔的位置度公差控制在0.1mm以内，完全匹配对应机型缸盖的排气侧安装螺柱分布，安装时不需要对缸盖侧做任何打磨或扩孔处理，法兰面的密封槽预留了0.8mm的深度，可适配常规的多层不锈钢排气垫片，在800摄氏度的持续工作温度下不会出现垫片烧蚀漏气的问题。弯管部分全部采用1.5mm壁厚的304不锈钢管材弯折成型，弯折处的椭圆度控制在3%以内，避免弯管位置出现截面收缩导致的流道阻力突增；所有管段对接的位置都预留了45度的焊接坡口，现场装配时可以直接采用氩弧焊拼接，不需要额外做坡口加工，焊接完成后焊缝打磨平整即可保证流道内壁的顺滑度，减少积碳附着的概率。

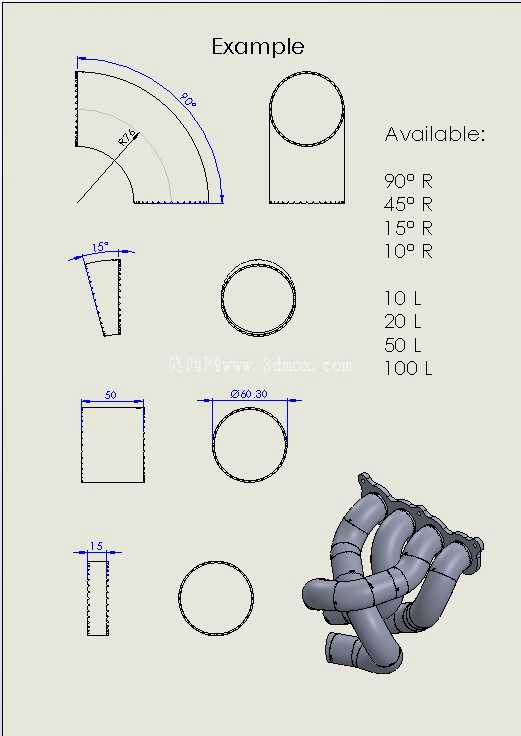

　　这套结构的设计思路没有追求极端的大流量或者夸张的弯折造型，而是平衡了安装空间、流道效率、制作难度三个核心维度：整体的外轮廓尺寸控制在320mm280mm220mm的范围内，装车后不会和发动机舱内的防火墙、转向助力管路、机油尺位置发生干涉，不需要额外改动周边附件的安装位置；管身的固定吊耳位置预留了两个M10的螺纹安装点，可以直接连接原厂的排气吊胶，避免排气系统的振动直接传递到车身，降低怠速和高转速区间的车内共振。对于改装厂或者自制排气的从业者来说，这套等径弯管的组合结构相当于提供了标准化的管段模板，不需要从零开始测量缸盖法兰位置、计算弯管角度和长度，直接按照给定的管段参数切割、弯折、拼接即可完成排气歧管的制作，大幅降低了定制排气的测绘和试错成本，也能避免手工制作时容易出现的管长差过大、流道对齐偏差的问题。

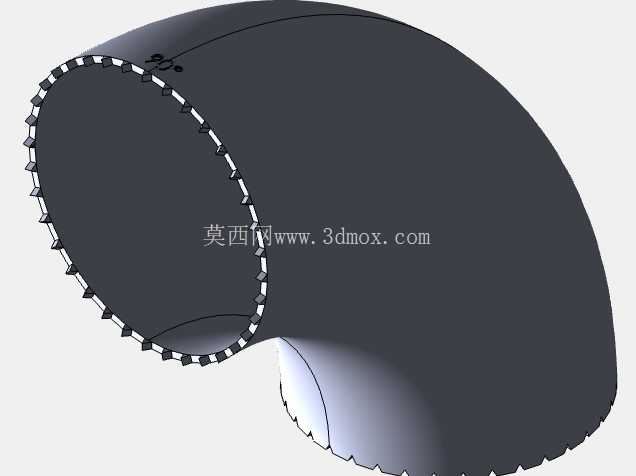

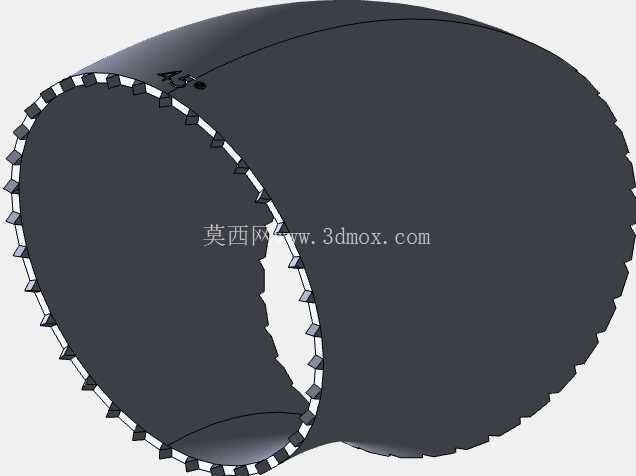

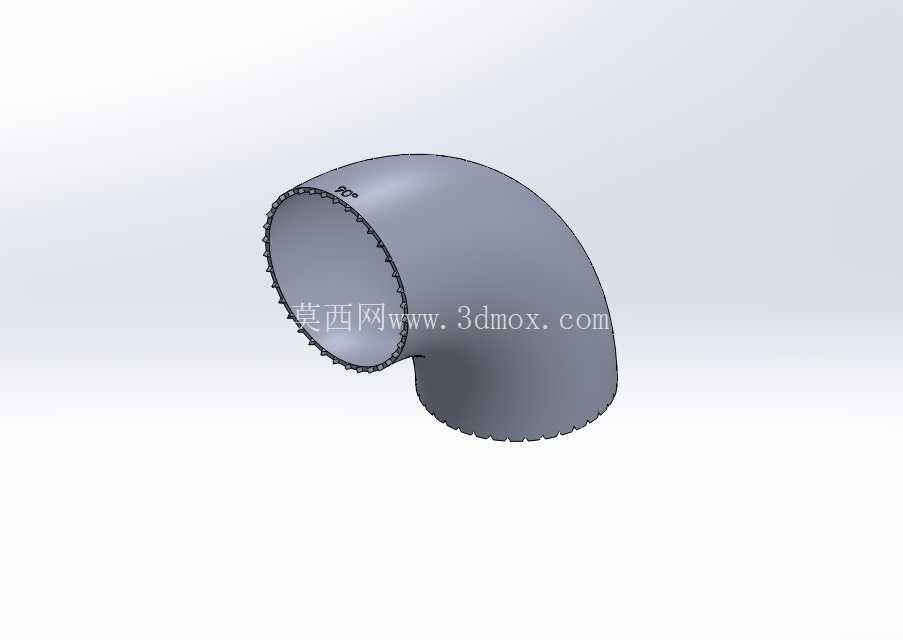

　　在实际使用场景中，这套结构既可以搭配常规的废气涡轮增压器使用，也可以在自然吸气车型的排气头段制作中作为参考，只需要调整末端交汇口的连接法兰尺寸，就能适配不同口径的三元催化器或者排气前段管路。管身的弯折半径全部采用1.5倍管径的标准值，是弯管机加工时最容易保证成型精度的参数，不会出现过小弯折半径导致的管材起皱、开裂问题，也不会因为弯折半径过大造成整体结构占用空间过多的问题。所有管段的对接位置都设计了10mm的插接段，拼接时可以先将管段插接定位，确认整体尺寸和安装位置无误后再满焊固定，有效降低焊接变形带来的尺寸偏差，保证最终成品的安装匹配度。
