Raymarine st70船用显示设备防护外罩结构

这款船用显示设备防护外罩，主要适配Raymarine st70型号的船载显示终端，在船舶航行的各类复杂工况下承担核心防护作用。从实际应用场景来看，这类外罩多装配在游艇、作业渔船、小型公务艇的驾驶舱操控台区域，部分露天安装的显示终端也会配套该类外罩，用来抵御海面盐雾侵蚀、航行中飞溅的海浪冲击、日常操作产生的剐蹭，以及强光下的屏幕眩光干扰，同时在设备闲置时可阻隔灰尘、紫外线对屏幕和壳体的老化损伤。

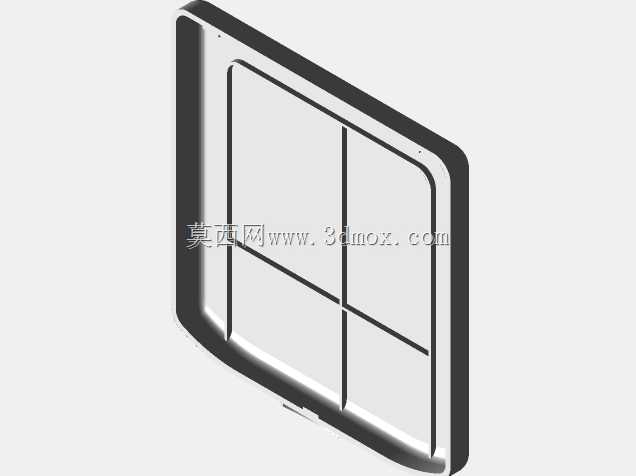

从功能特性层面拆解，该外罩采用带圆角的矩形框体结构，正面设置十字分隔的防护筋，既不会完全遮挡屏幕显示区域，又能在受到外力冲击时分散应力，避免硬物直接磕碰屏幕表面。框体边缘做了等宽的包边设计，与显示终端的壳体边缘贴合度经过匹配设计，安装后不会出现凸起错位，避免在操控台区域形成勾挂安全隐患，同时包边内侧预留了均匀的压缩余量，可适配终端壳体的制造公差，保证装配后无松动异响。

设计思路上，首先围绕船载设备的使用环境做了针对性考量：海上环境湿度高、盐雾浓度大，外罩的结构转角全部采用大圆角过渡，不存在直角积污区域，日常清洁时可快速擦拭掉附着的盐霜、水渍，不会出现清洁死角；十字加强筋的宽度和厚度经过受力校核，在单侧受到15N的侧向冲击力时，筋条变形量不超过2mm，不会触碰到屏幕表面造成划痕。同时外罩的整体厚度控制在合理范围，不会过多占用操控台的前部空间，避免影响船员操作其他操控按键。

从安装边界与尺寸配合来看，该外罩的内轮廓尺寸完全匹配Raymarine st70显示终端的前部外轮廓，安装时可直接卡接在终端屏幕外侧，不需要对原有操控台的开孔做二次修改，也不需要额外打孔固定，依靠框体与终端壳体的过盈配合即可实现稳固连接，拆卸时只需沿外罩边缘均匀施力即可取下，不会损伤终端原有漆面和壳体。外罩的正面可视区域做了下沉式设计，十字筋条的高度略低于外框边缘，即使外罩正面受到平面挤压，受力点也会先接触外框边缘，不会直接压迫筋条传递到屏幕。

在实际航行使用中，这类外罩还能在一定程度上减少屏幕的反光干扰，框体的边缘高度可遮挡侧面入射的强光，降低屏幕眩光对船员观察航行数据的影响，尤其是在正午阳光直射驾驶舱的工况下，带框体防护的屏幕显示清晰度明显高于无防护的裸屏。同时外罩的边角做了钝化处理，所有棱边都做了小圆角倒角，船员在操控台附近作业时，即使肢体碰到外罩边缘也不会被划伤，符合船舶设备的安全设计要求。

针对船载设备的维护需求，该外罩的结构无复杂卡扣、无细小易脱落零件，长期使用后不会出现零件锈蚀断裂的问题，日常维护只需用淡水冲洗擦拭即可，不需要特殊的养护操作。外罩与终端壳体的贴合面预留了微小的透气间隙，不会因为温差导致罩内结露，避免屏幕表面长期处于潮湿环境出现霉斑。从结构建模的角度来看，该外罩的壁厚均匀，拔模角度符合注塑成型的工艺要求，量产时不会出现缩痕、缺料等成型缺陷，十字筋条与外框的连接位置做了加厚过渡，避免应力集中导致的筋条断裂问题，完全适配船用配件的批量生产与长期使用需求。
