适配逆变器的80mm温控风扇安装转接座

　　在离网储能、小型光伏供电系统的现场运维中，Victron MultiPlus II 48v 3000w这类集成逆变、充电功能的一体化设备，长期处于大电流充放电工况下，内部功率器件的热堆积是影响设备寿命与运行稳定性的核心因素。原厂设备自带的散热结构在密闭机柜、夏季高温环境、持续满负载输出的场景下，往往存在风道匹配度不足的问题，很多现场运维人员会选择加装外置轴流风扇强化散热，但直接加装风扇时，经常遇到设备原有安装孔位与标准80mm风扇孔位不匹配、风扇与设备壳体之间存在间隙导致风道漏风、运行时风扇与壳体共振产生异响的问题，这款转接结构就是针对这类实际现场痛点设计的。

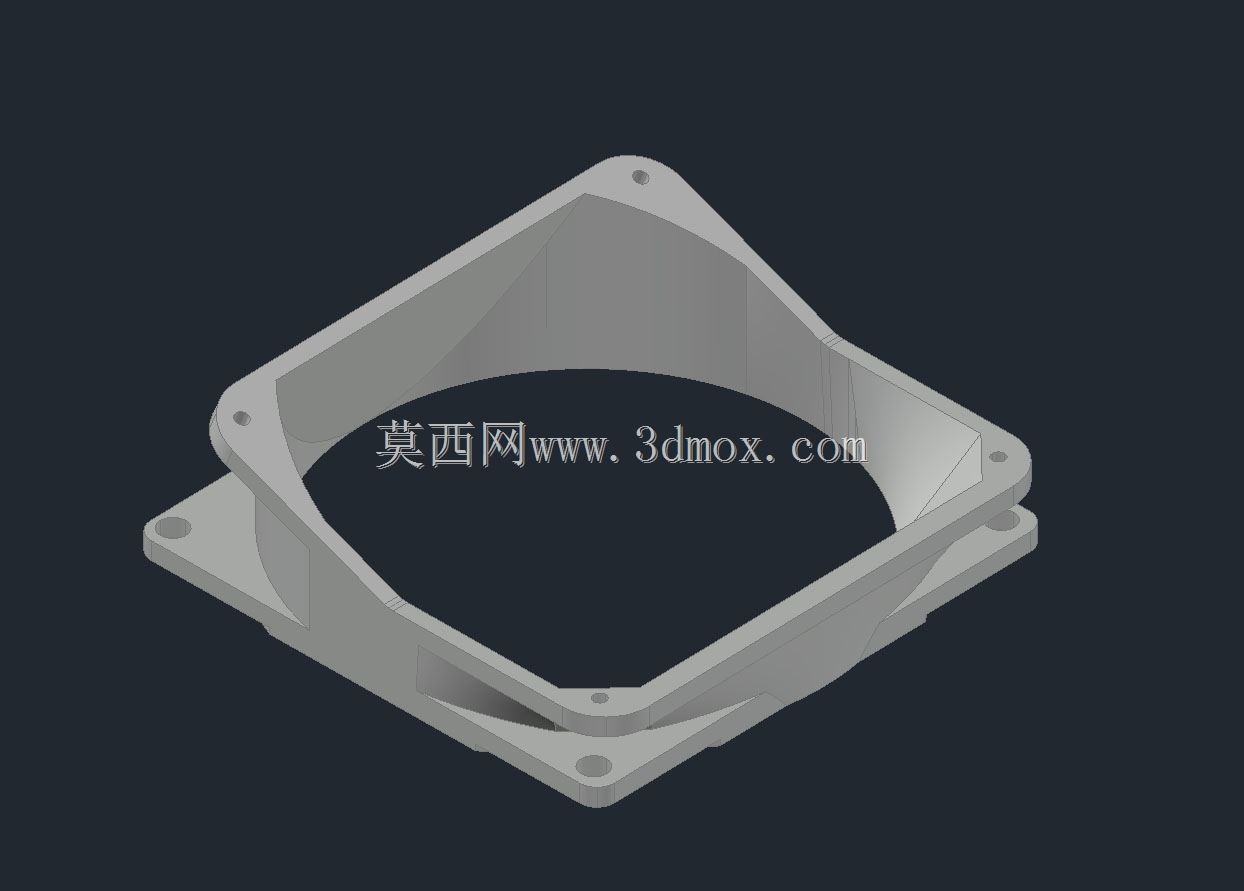

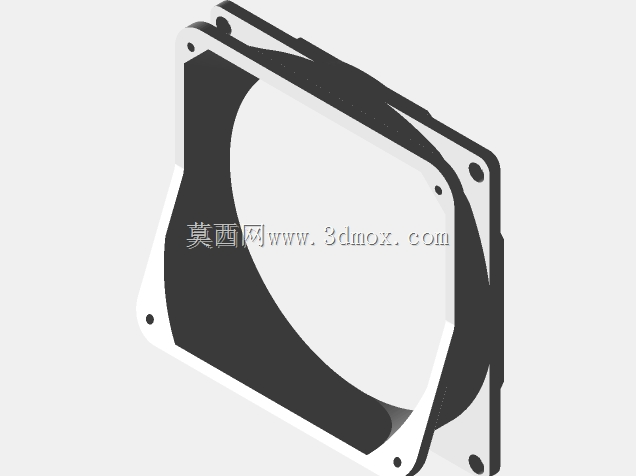

　　从结构功能上看，这款转接件采用上下双层法兰的过渡结构，下层法兰匹配逆变器壳体上的原有安装点位，上层法兰完全适配Arctic F8 TC这类标准80mm温控轴流风扇的安装孔距，两层法兰之间通过带弧度的导流围边连接，形成封闭的导风通道，避免风扇吹出的气流从安装缝隙处散逸，让冷却气流可以直接对准设备内部的功率MOS管、变压器等核心发热区域，提升散热效率。围边的弧度设计并非简单的直角过渡，而是顺着风扇出风的气流方向做了顺滑的导角处理，减少气流在转接段的风阻与湍流，降低气流通过时产生的风噪，同时也能避免直角结构带来的应力集中问题，提升结构件本身的抗形变能力。

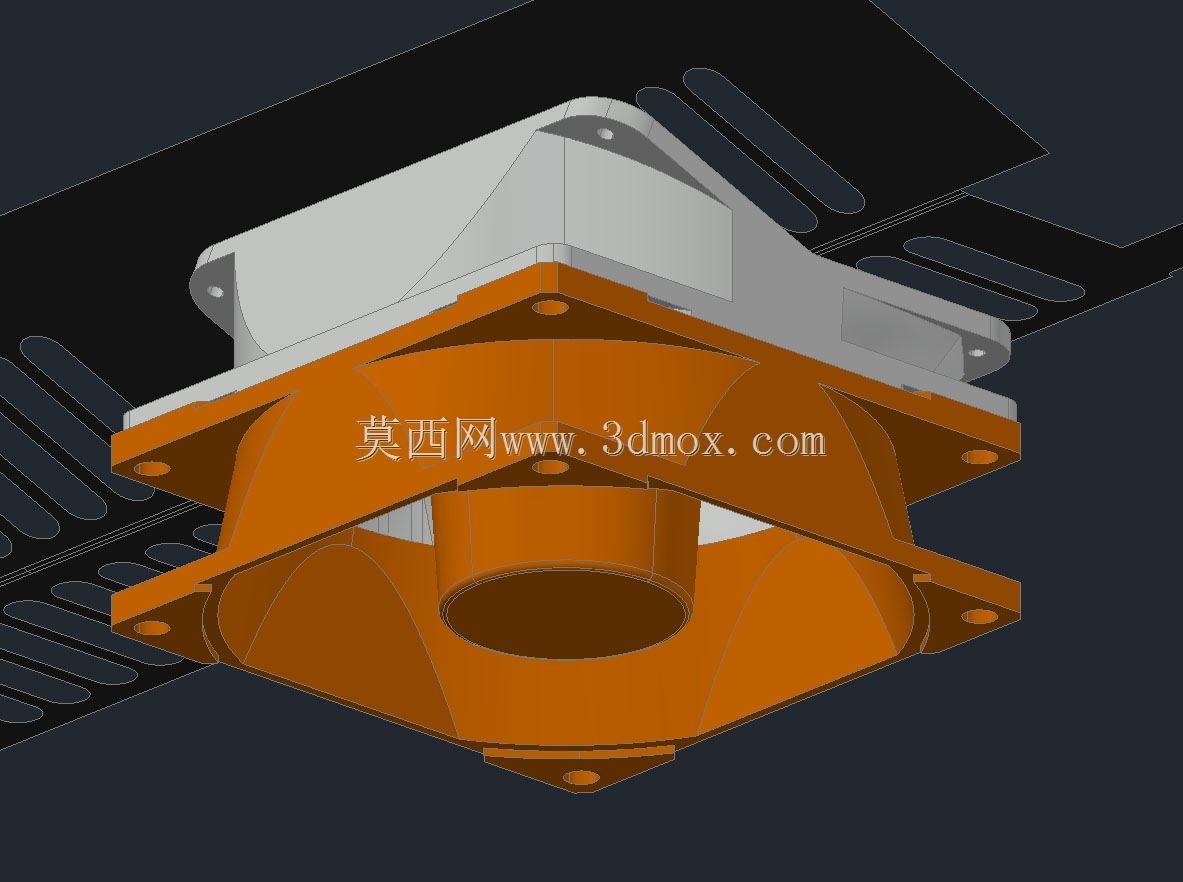

　　安装边界方面，上层法兰的孔位严格遵循80mm轴流风扇的通用安装标准，四个安装孔的中心距保持80mm的标准尺寸，孔位做了沉台设计，安装螺丝可以完全沉入沉台内，不会突出法兰表面影响风扇的贴合安装；下层法兰的孔位则完全对应逆变器壳体上的原有固定点位，不需要在设备壳体上额外打孔，不会破坏设备原有结构与防护等级，安装时只需要将转接件先固定在设备壳体的通风口位置，再将风扇固定在转接件的上层法兰上即可，单组安装流程耗时不超过五分钟，现场改造的门槛极低。针对这类大功率逆变充电设备的散热需求，单台设备通常需要配置两个这样的转接座，分别对应进风与出风位置，形成贯穿设备内部的完整散热风道，配合Arctic F8 TC自带的温控调速功能，可以根据设备内部的实际温度自动调整风扇转速，在散热效率与运行噪音之间取得平衡。

　　设计思路上，整个结构没有多余的装饰性特征，所有结构特征都服务于功能需求：法兰边缘做了小尺寸的圆角处理，避免安装时锋利的边缘划伤操作人员的手部；围边的壁厚保持均匀一致，不管是采用3D打印加工还是注塑加工，都不会出现壁厚不均导致的缩痕、形变问题；所有安装孔的孔径都预留了合理的安装公差，即使加工过程中存在小范围的尺寸误差，也不会出现螺丝无法穿入、孔位错位的问题。在实际使用场景中，这类转接结构不仅可以用在Victron这款逆变器的散热改造上，只要是安装孔位匹配、需要加装80mm标准风扇的电子设备、机柜、小型工控装置，都可以使用这款转接件完成风扇的固定与风道衔接，解决不同设备之间安装孔位不匹配、风道密封不足的共性问题。从结构强度来看，整个转接件采用一体化成型结构，没有拼接、卡扣等可拆卸结构，长期在风扇运行的振动环境下不会出现结构松动、脱落的问题，法兰与围边的连接处做了加强筋过渡，即使安装时拧紧螺丝的力度稍大，也不会出现法兰断裂、形变的情况，完全满足工业现场长期使用的可靠性要求。
