可3D打印便携双陆棋套装结构设计

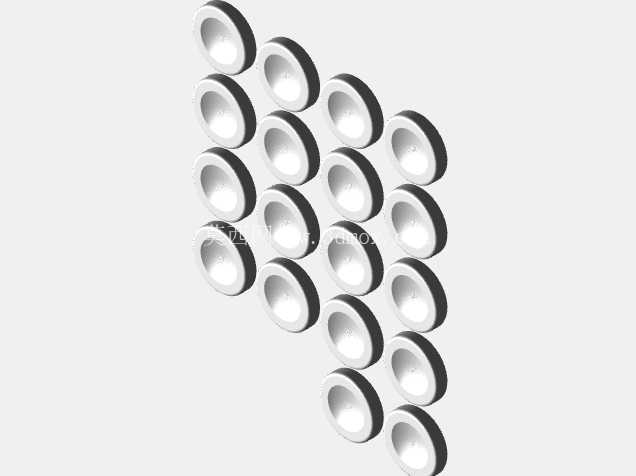

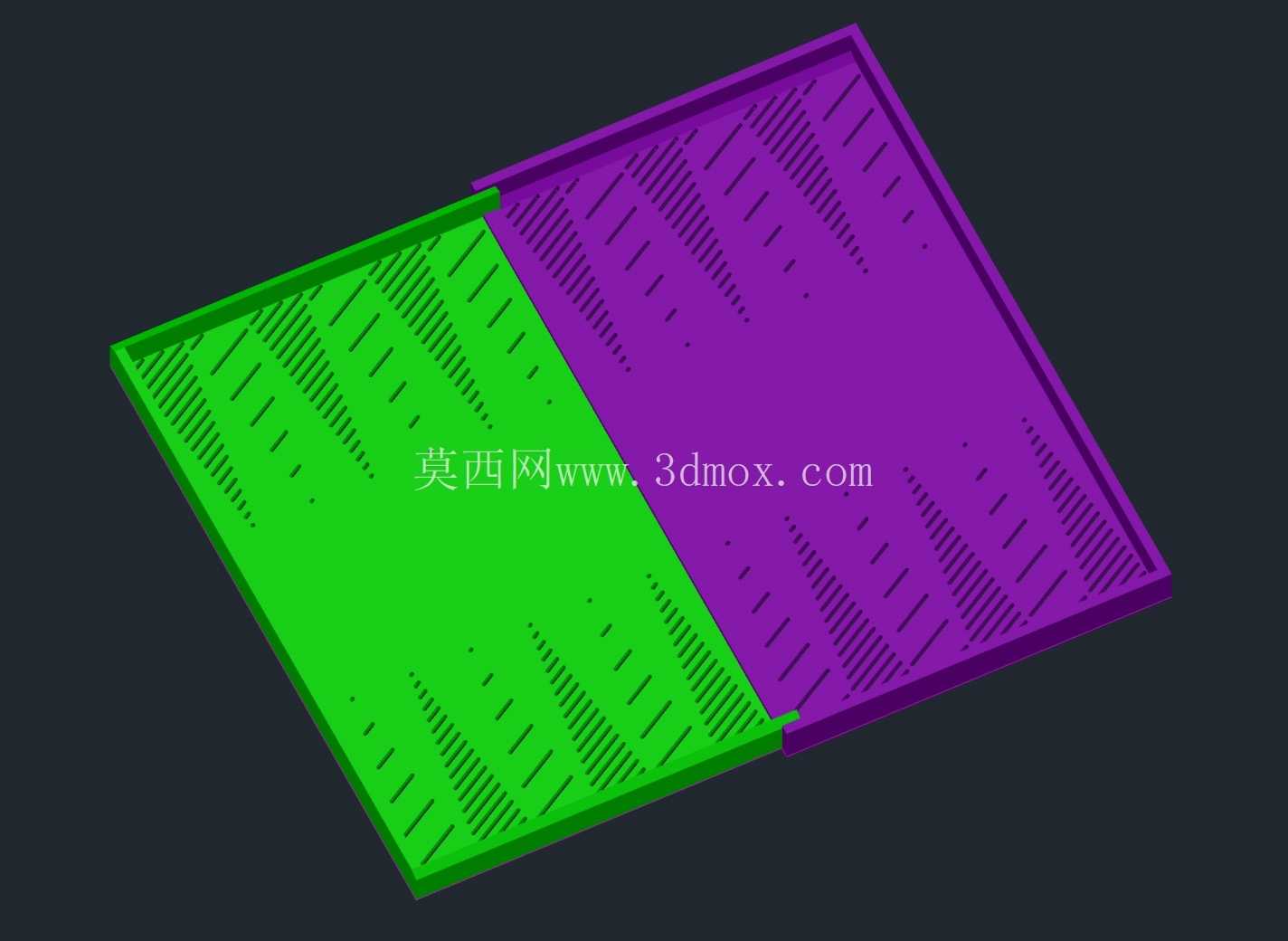

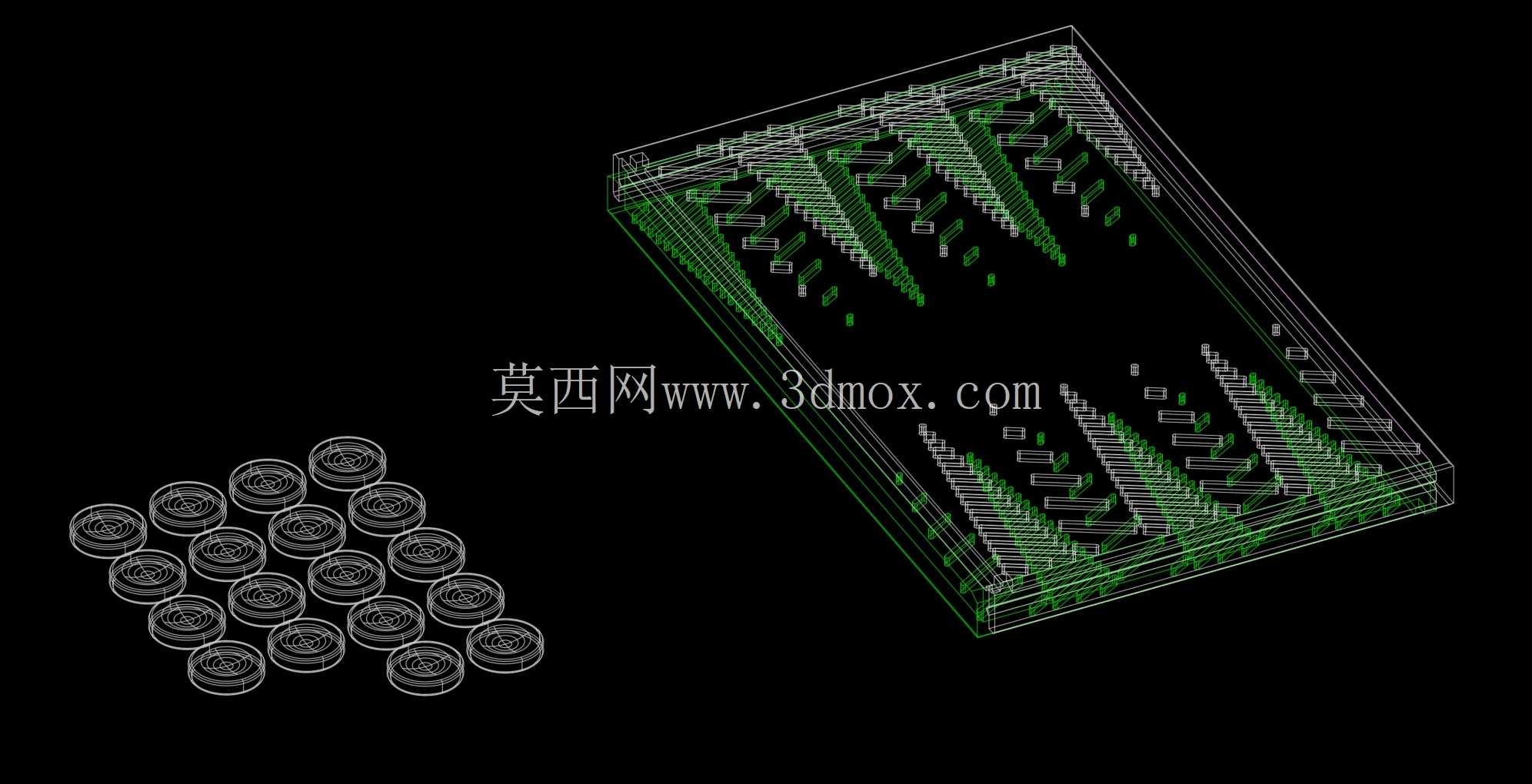

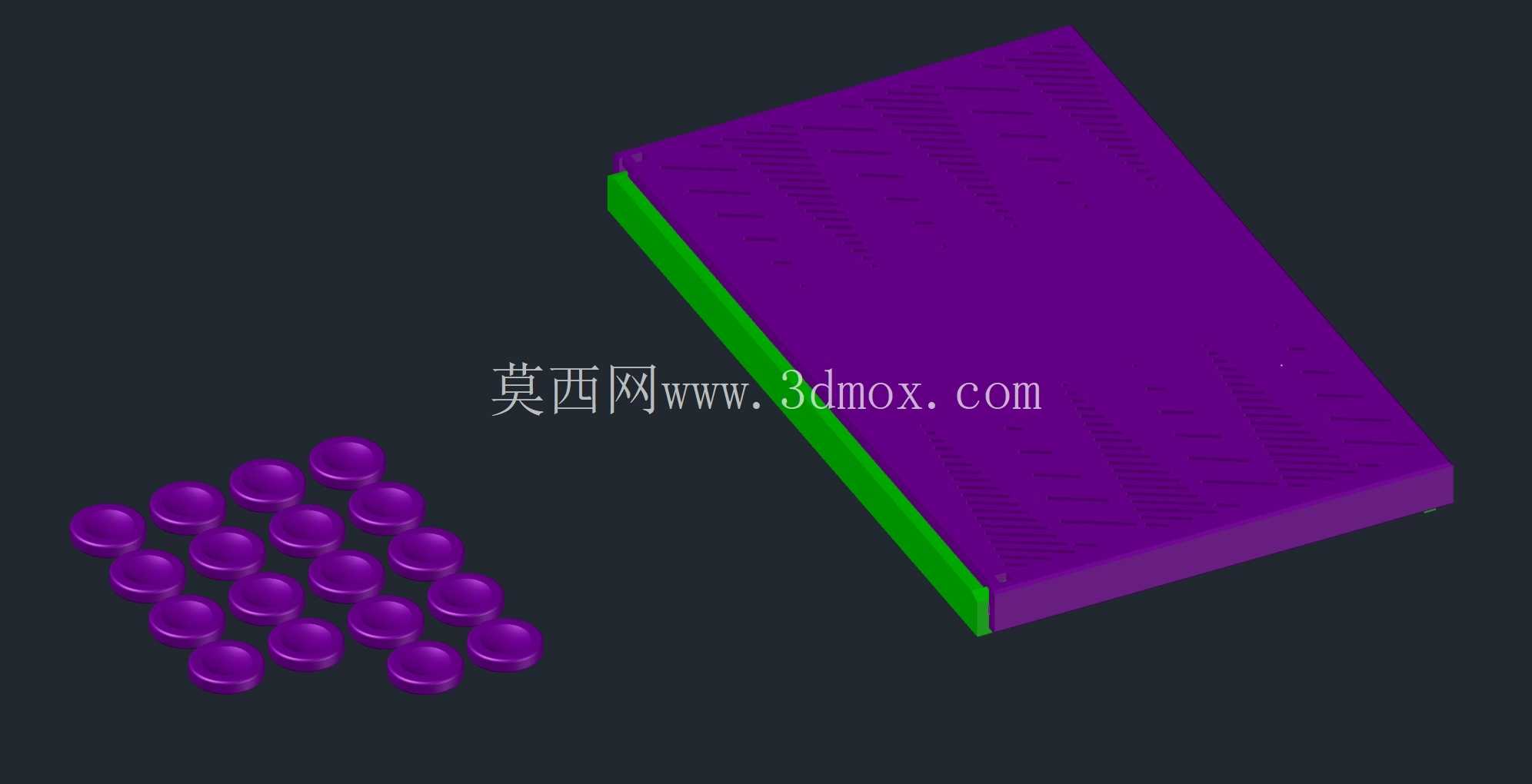

　　这套可直接通过熔融沉积成型设备制作的双陆棋套装，核心设计逻辑围绕无额外配件、一体打印即可使用的需求展开，整套结构分为棋盘基体与棋子两部分，所有部件的打印摆放均适配常规桌面级3D打印机的成型仓尺寸，无需拆分拼接、无需额外采购销轴、紧固件或者贴纸类配件，打印完成去除支撑后即可直接投入使用，大幅降低了普通爱好者自制桌游道具的门槛。从实际使用场景来看，这套棋具的尺寸设计兼顾了桌面摆放的占用空间与手持棋子的操作手感，棋盘基体采用薄型板状结构，边缘做了15度的倒角处理，既避免了打印过程中边缘翘曲的问题，也能在日常收纳时减少边角磕碰带来的损伤，棋盘表面的棋位格采用浅浮雕式的凹陷设计，深度控制在0.2mm，既能够清晰标识落子位置，又不会因为凹陷过深导致打印时需要添加大量支撑，同时日常清洁时也不会积攒灰尘，表面的纹理走向顺着打印层厚方向排布，无需后期打磨就能获得顺滑的触摸手感。棋子部分采用统一的圆饼状造型，直径与厚度的比例经过反复调整，既保证棋子立放在棋盘上时不会因为轻微晃动倾倒，又能在收纳时整齐叠放在棋盘侧边的预留槽位内，棋子的边缘做了小圆角过渡，避免打印完成后出现锋利的层纹毛刺，拿取时的贴合度更好，整套棋子的数量完全匹配双陆棋的对局规则，没有多余的备用件设计，最大化压缩了整套模型的打印耗材用量，常规PLA耗材打印整套装的耗材消耗控制在较低水平，普通用户无需承担过高的制作成本。从结构设计的细节来看，棋盘侧边的限位凸台高度刚好与叠放后的棋子总高度匹配，收纳时棋子不会从侧边滑落，棋盘的底面做了均匀分布的浅格纹加强筋，在不增加整体壁厚的前提下提升了薄板的抗弯折强度，即使长时间拿取移动也不会出现板体变形的问题，所有部件的打印角度都经过优化，所有悬空面的倾斜角度均大于45度，除了棋盘底部极小的区域外几乎不需要添加支撑，大幅减少了打印后的后处理工作量，即使是刚接触3D打印的新手，也能按照默认参数顺利打印出合格的成品。

　　在实际使用场景中，这套棋具既可以作为家庭日常休闲的桌面游戏道具，也适合户外出行时随身携带使用，整体重量轻、没有零散易丢的小配件，不需要额外搭配骰子、收纳盒等附属物件，棋盘本身就可以作为收纳承托结构，对局结束后直接将棋子码放在侧边槽位内即可收纳，不会出现配件遗失的问题。棋子的顶面做了微弧面处理，长时间对局用手指捏取时不会硌手，表面的打印层纹经过简单抛光就可以获得细腻的触感，用户也可以根据自己的喜好更换不同颜色的耗材，打印出不同配色的棋子与棋盘，满足个性化的使用需求。

　　从建模逻辑来看，整套模型的所有特征都采用参数化绘制，棋位格的间距、棋子的尺寸、侧边收纳槽的大小都可以根据实际使用的打印机成型尺寸进行等比例缩放，不会因为缩放导致结构干涉或者棋子无法放入槽位的问题，所有配合位置都预留了0.3mm的打印间隙，即使是打印精度稍差的入门级设备，也能保证棋子可以顺畅放入收纳槽、在棋盘表面滑动时没有卡滞感。棋盘的壁厚设置为2mm，兼顾了结构强度与耗材用量，不会因为壁厚过薄导致打印时出现填充外露的问题，也不会因为壁厚过厚导致打印时间过长、耗材浪费。

　　不同于市面上需要组装、附带大量小配件的桌游产品，这套设计完全围绕增材制造的工艺特点展开，没有采用传统注塑产品的分件逻辑，所有结构都适配3D打印的工艺特性，避免了倒扣、大面积悬空等不利于打印的结构，不需要复杂的后处理工序，从打印完成到可以投入使用的间隔不超过十分钟，不需要额外的粘接、打磨、涂装工序，完全符合桌面级3D打印用户的实际制作需求。在日常使用过程中，这套棋具的抗摔性能也经过结构优化，所有棱角都做了圆角处理，即使不小心从桌面掉落也不会出现边角碎裂的问题，PLA材质的强度完全可以满足日常休闲使用的强度要求，不会因为正常的拿取、移动、对局操作出现结构损坏。
