港口码头作业用悬臂起重设备结构

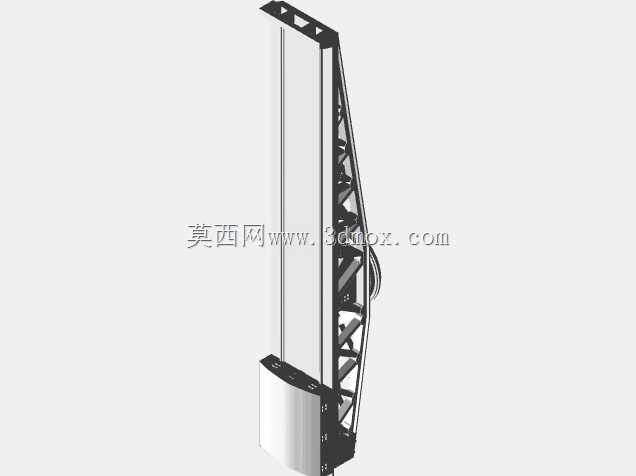

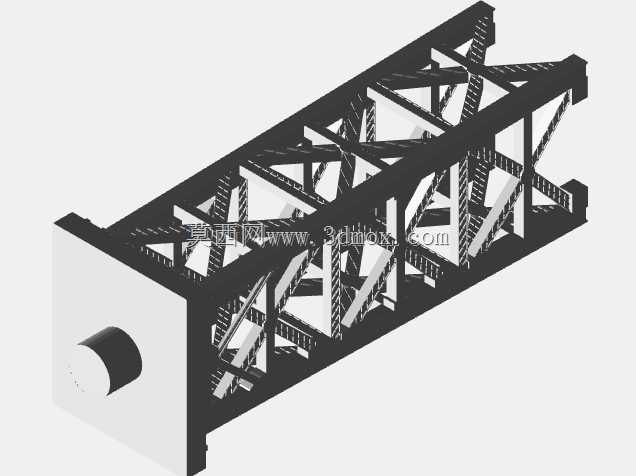

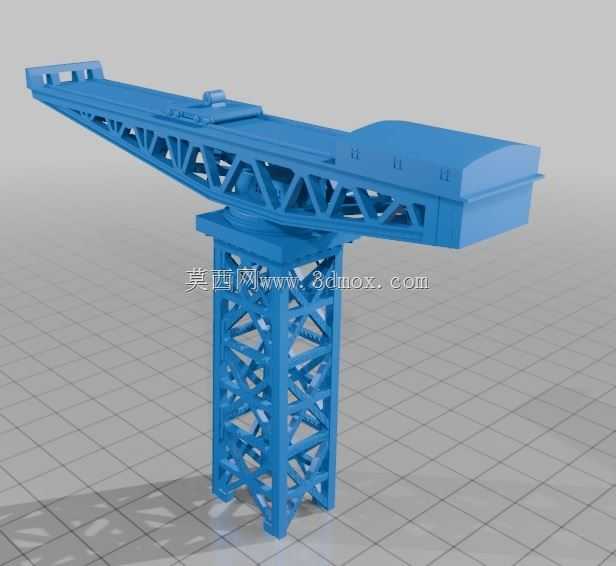

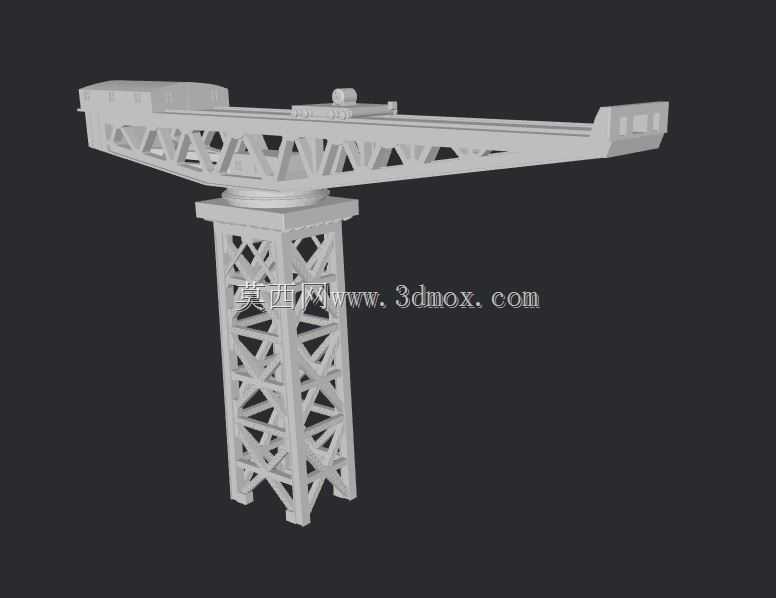

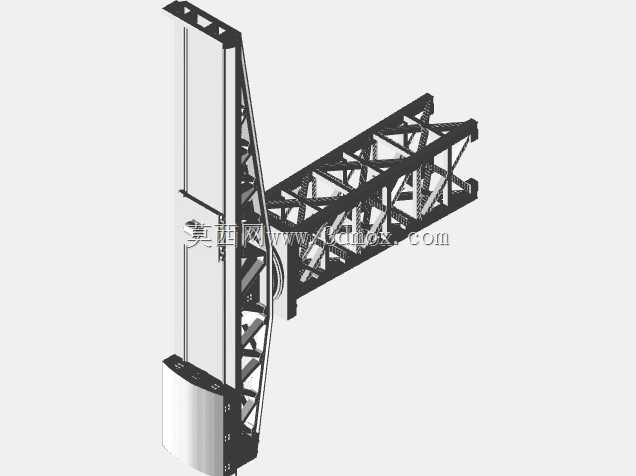

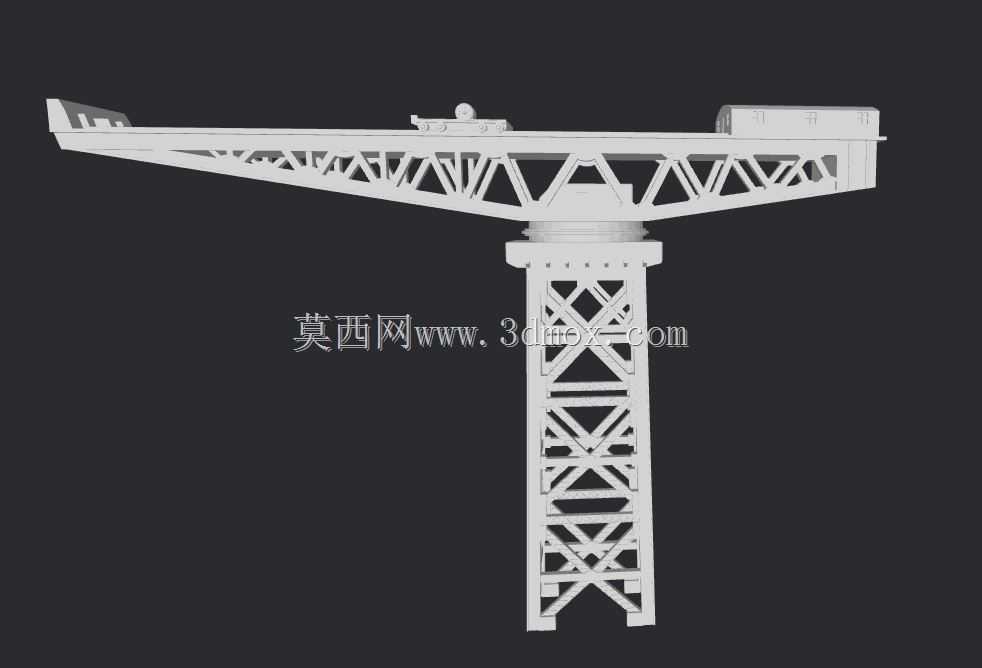

　　港口悬臂起重机是散杂货码头、集装箱支线泊位核心的装卸作业载体，主要承担泊位前沿到后方堆场短距离的货物吊运转移，适配件杂货、小型集装箱、重型工装配件等多类货种的装卸需求，相比轨道式大型岸桥，这类悬臂起重机占地边界更小，对泊位纵深要求低，在中小型内河港口、临港工业自备码头的适配性更强。从结构设计逻辑来看，这类设备采用桁架式塔身与桁架式悬臂的组合构型，核心思路是在保证结构抗弯、抗扭刚度的前提下，尽可能降低结构自重，减少下部基础的承载负荷，塔身采用交叉腹杆的格构式设计，每一段腹杆的角度都经过受力校核，可将悬臂端起吊载荷产生的弯矩、水平风载均匀传递到塔身底部的回转支承结构上，避免局部应力集中导致的结构疲劳损伤。悬臂部分同样采用三角形腹杆的桁架布局，上弦杆承受压应力，下弦杆承受拉应力，腹杆承担剪切力，这种构型相比实腹式梁结构能减少40%以上的结构用钢量，同时降低迎风面积，减少沿海、沿江区域强风天气下的风载荷对设备稳定性的影响。回转支承布置在塔身顶部与悬臂的连接位置，可实现悬臂360度全回转作业，覆盖泊位前沿的作业船舶与后方近区堆场的作业范围，不需要额外移动整机位置就能完成扇形区域内的货物吊运，大幅提升小件杂货的装卸效率。

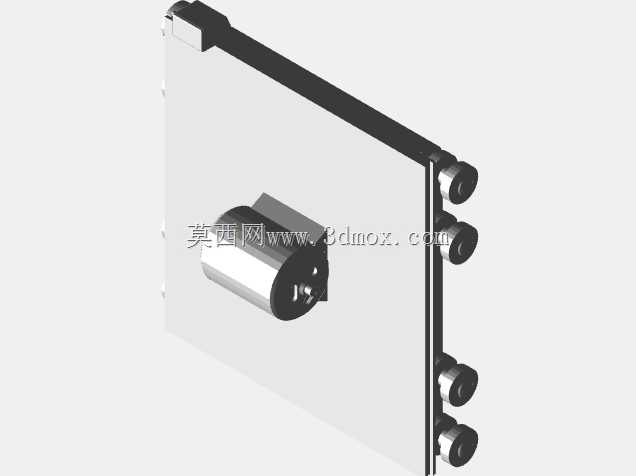

　　从尺寸边界来看，本次建模的结构按照1:700比例缩放，缩放后模型的整体尺寸为长11.2厘米、宽1.8厘米、高7.8厘米，对应实际设备的总臂长约78.4米，塔身宽度约12.6米，总高度约54.6米，这个尺寸区间的悬臂起重机通常适配5000吨级以下的泊位作业，额定起重量覆盖10吨到35吨区间，可满足大部分中小型港口的常规装卸需求。在细节设计上，悬臂的上弦位置预留了小车行走的轨道安装面，可配套起重小车沿臂长方向移动，实现不同幅度位置的起吊作业，悬臂端部设置了止挡结构，避免小车超行程脱出；塔身底部设置了法兰连接接口，可与下部的门架结构或者固定基础进行刚性连接，保证整机的安装垂直度误差控制在千分之一以内，避免回转过程中出现偏载晃动。

　　这类设备的作业场景除了常规的码头装卸，还可适配临港厂区的重型工件转运、内河码头的建材装卸、造船厂的分段部件短距离吊运等场景，相比汽车吊等移动起重设备，它的作业位置固定，覆盖范围稳定，长期作业的成本更低，且不会占用码头前沿的通行空间，不会影响码头内的运输车辆通行。建模过程中对桁架结构的节点连接做了还原，每一处腹杆与弦杆的连接位置都按照实际焊接节点的构型做了简化处理，既保证模型的结构辨识度，也控制了模型的面数，适配不同场景下的展示、仿真需求；悬臂尾部的配重舱结构也做了对应还原，配重舱的重量可根据前端额定起重量、最大作业幅度做匹配调整，保证整机在最大幅度起吊额定载荷时的抗倾覆稳定性满足规范要求，整机的稳定系数不低于1.4，避免作业过程中发生倾覆风险。

　　在安装边界上，这类设备的下部基础需要根据最大起重量、作业区域的风载等级、地质条件做专门设计，固定基础的承载能力需要满足整机自重加1.25倍额定起重量的载荷要求，回转机构的安装平面水平度误差不能超过0.5毫米每米，保证回转过程的平顺性，减少回转支承的异常磨损。对于结构设计从业者来说，这类桁架式起重设备的建模核心是准确还原各杆件的受力传递路径，不能为了外观简化随意改动腹杆的布置角度与连接位置，否则会导致结构受力分析结果与实际情况出现偏差，影响后续的结构校核准确性；对于设备选型人员来说，可通过模型直观了解设备的覆盖范围、结构尺寸，结合自身泊位的纵深、常装卸货种的重量，匹配对应的参数规格，避免选型过大造成投资浪费，或者选型过小无法满足作业需求。
