可调节式拖车牵引连接球座结构

　　在拖挂类设备的牵引连接场景中，拖车球作为牵引车与挂具之间的核心传力部件，其结构合理性直接决定牵引过程的稳定性与连接可靠性，这款可调节结构的拖车球，针对常规固定球头适配性不足的痛点做了针对性的结构优化，能够覆盖更多不同挂接高度、不同牵引负载的使用需求。从实际应用场景来看，这类部件广泛适配轻型货运拖车、户外旅居拖挂、小型工程机具拖运、农用附属挂具连接等场景，区别于传统焊接式固定球头，该结构采用分体式装配设计，所有受力连接位置均采用六角螺栓副做锁紧固定，既保证了连接强度，也预留了角度与位置的调节余量。

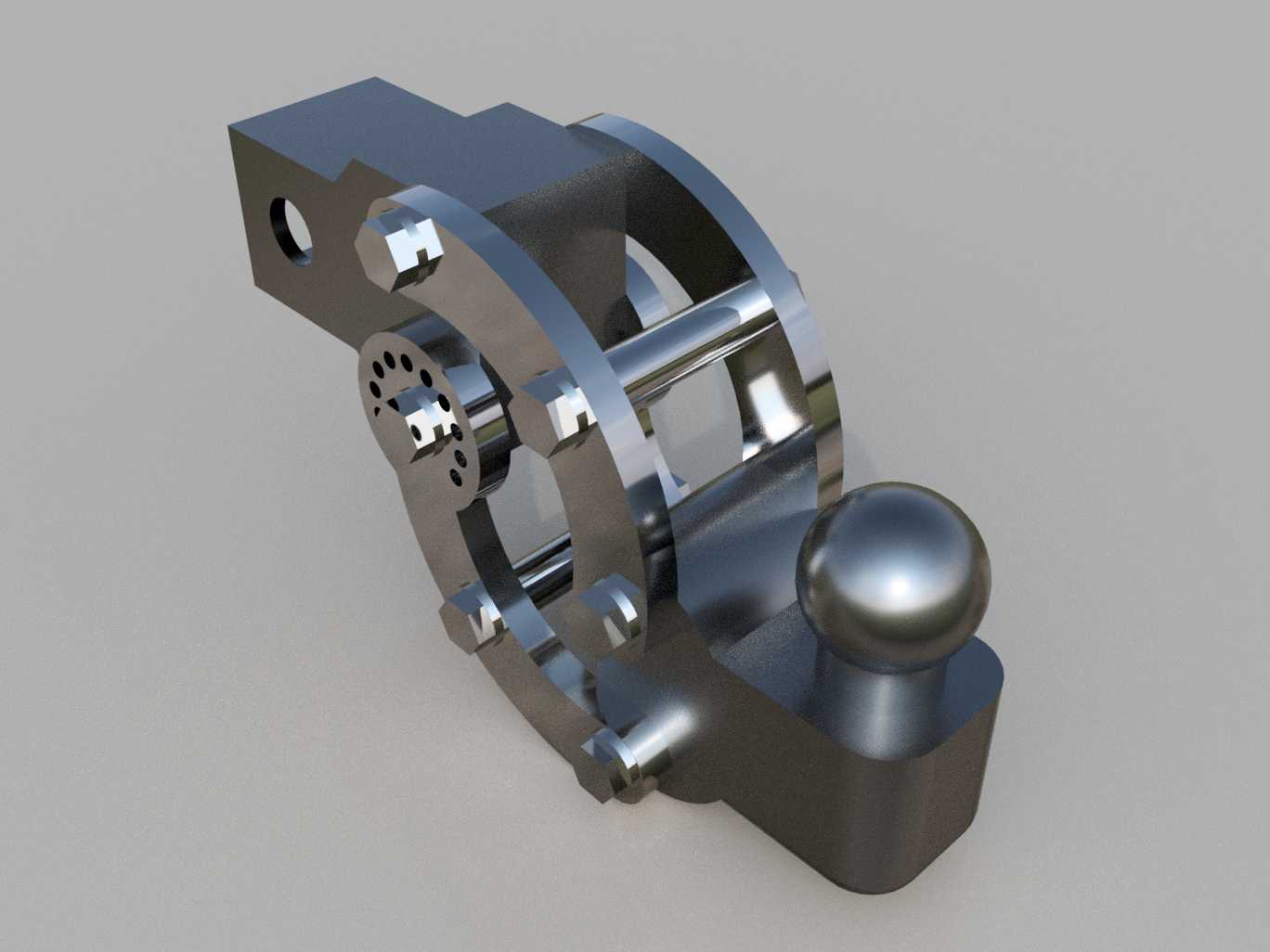

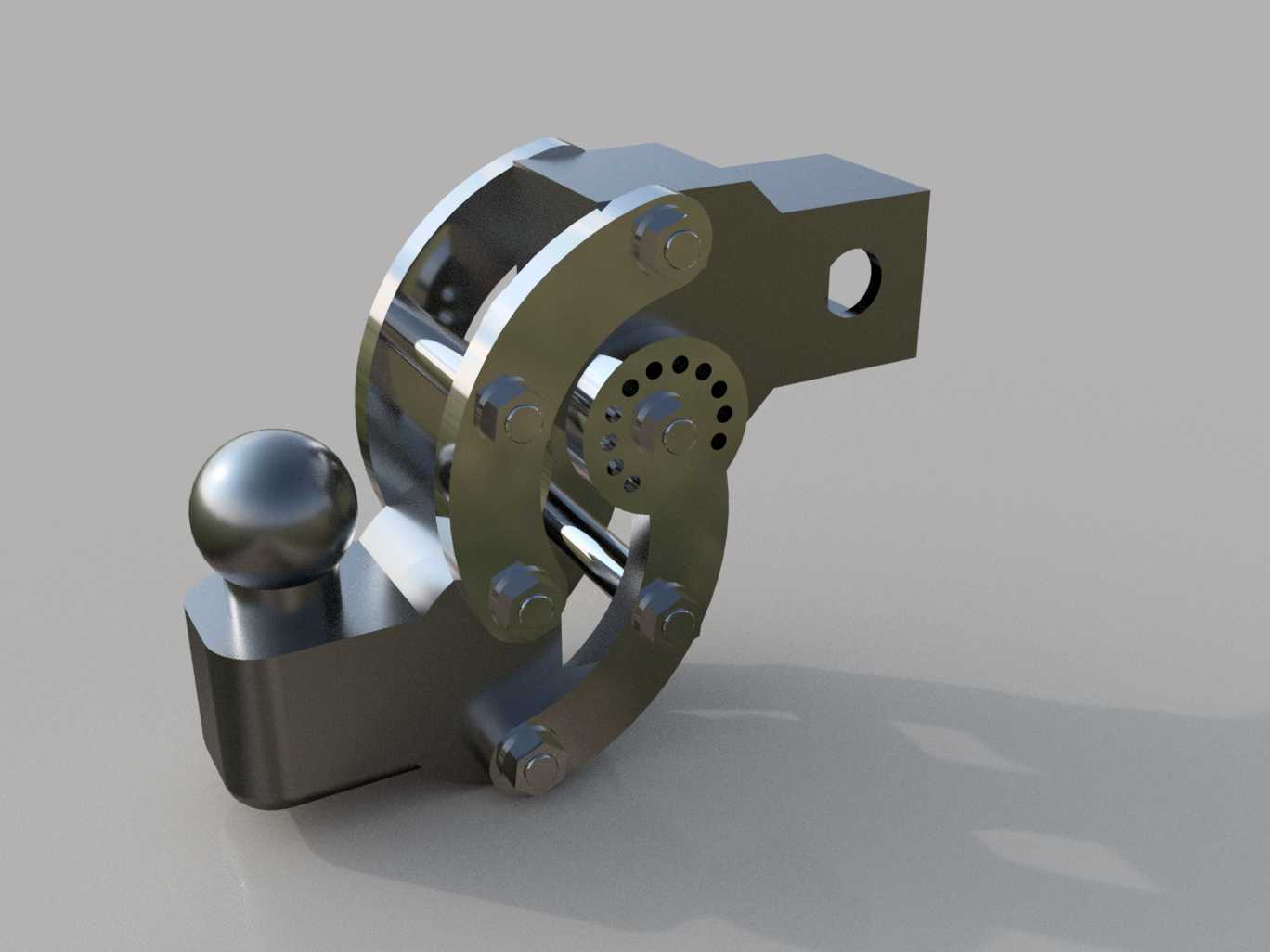

　　从功能特性上看，球头部分采用标准球面轮廓设计，匹配通用型拖车挂接座的卡口尺寸，球面的加工公差控制在挂接件允许的配合范围内，保证挂接后转动自由度顺畅，不会出现卡滞或旷量过大的问题；球头下方的连接座与弧形调节支架之间采用多螺栓孔位配合，能够根据牵引车尾部的安装高度、挂接面的倾斜角度，调整球头的伸出高度与俯仰角度，避免牵引过程中出现挂接别劲、受力偏载的情况，有效降低连接部位的交变应力集中风险。设计思路上，整体结构优先考虑受力传递路径的合理性，牵引过程中产生的纵向拉力、垂直方向的冲击力、转向时的横向切力，都会通过球头传递到下方的安装基座，再通过基座上的安装孔传递到牵引车的尾部挂载梁上，因此弧形支架的截面厚度、螺栓的排布位置都经过受力校核，多颗螺栓沿弧形轮廓均匀排布，既实现了角度调节的多档位锁定，也让每个螺栓副均匀分担载荷，避免单颗螺栓受力过载出现剪切失效。

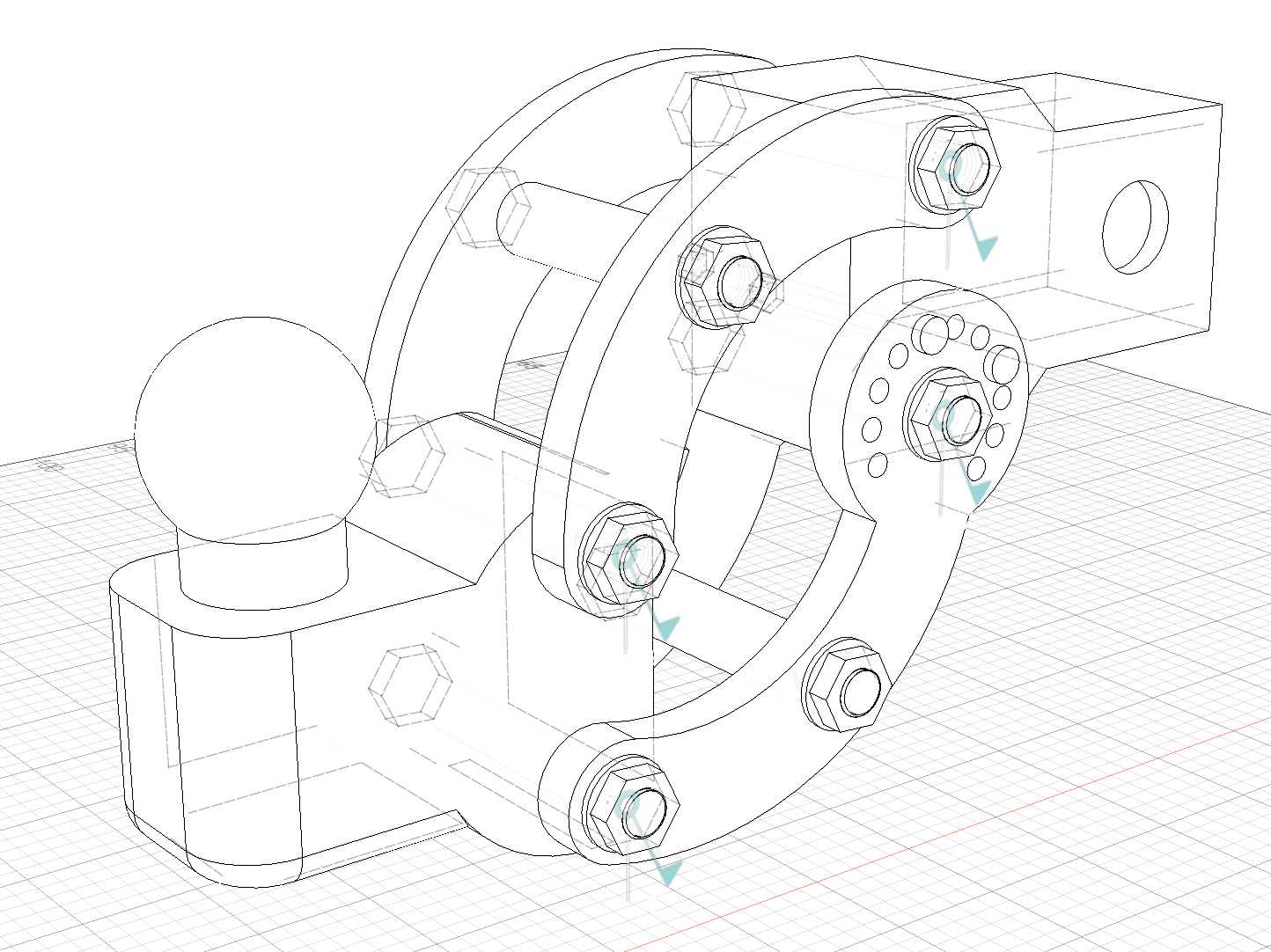

　　安装边界方面，基座端采用平板式安装面，预留的两个圆形安装孔位匹配通用拖车杠的标准安装孔距，不需要对原车挂载梁做额外打孔改造即可完成装配；球头中心到安装面的距离可通过弧形支架的调节档位在一定范围内调整，能够适配不同离地高度的挂接设备，避免出现牵引时挂车前倾或后翘的问题，保证挂接后整车的姿态水平。从结构细节来看，所有螺栓连接位置都设计了对应的贴合面，螺栓拧紧后能够实现面接触锁紧，不会出现点接触导致的锁紧松动；球头与下方立柱采用一体化结构设计，避免分体式连接带来的强度薄弱点，立柱与安装座的配合位置采用定位止口设计，装配时能够快速定位，不需要反复调整对齐位置。

　　在实际使用过程中，这种可调结构能够解决不同挂具混用时的适配问题，比如同一台牵引车需要轮换拖运不同高度的货运平板、设备机架、旅居挂厢时，不需要更换整套牵引连接座，只需要松开弧形支架上的锁紧螺栓，调整球头到合适的高度位置后重新锁紧即可，大幅提升了设备的复用性，减少了配件更换的成本与操作时间。同时，分体式的结构设计也方便后期维护，当球头长期使用出现球面磨损后，不需要更换整个基座结构，只需要拆卸对应的连接螺栓更换球头组件即可，维护操作简单，不需要专业的焊接或机加工设备配合。结构的轮廓设计也充分考虑了使用中的安全因素，所有外露的边角都做了圆弧过渡处理，没有尖锐的突出棱角，避免挂接操作过程中出现磕碰划伤的问题；螺栓的排布位置预留了足够的扳手操作空间，现场安装调节时，普通的开口扳手或套筒工具即可完成锁紧操作，不需要特殊的专用工装。
