骑行运动相机圆管夹持固定支架

　　该夹持结构主要面向户外骑行、机车记录、场地巡检等需要把小型影像设备固定在圆管状杆件上的使用场景。杆件常见于自行车车把、摩托车护杠、平衡车立杆、健身器材扶手以及小型设备支撑立柱，安装位置往往存在管径差异、表面弧度变化和持续振动，因此支架不能只做简单贴合，而要兼顾抱紧可靠性、拆装效率和设备保护。

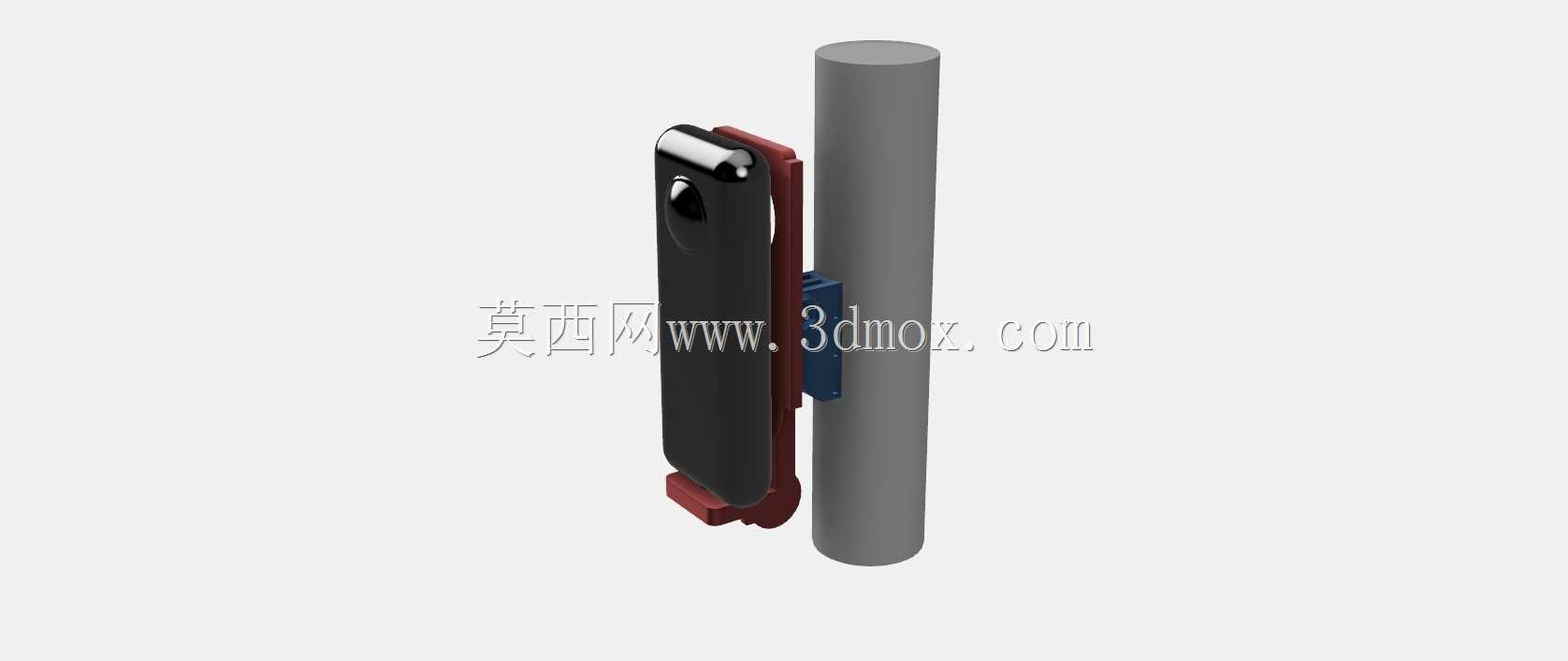

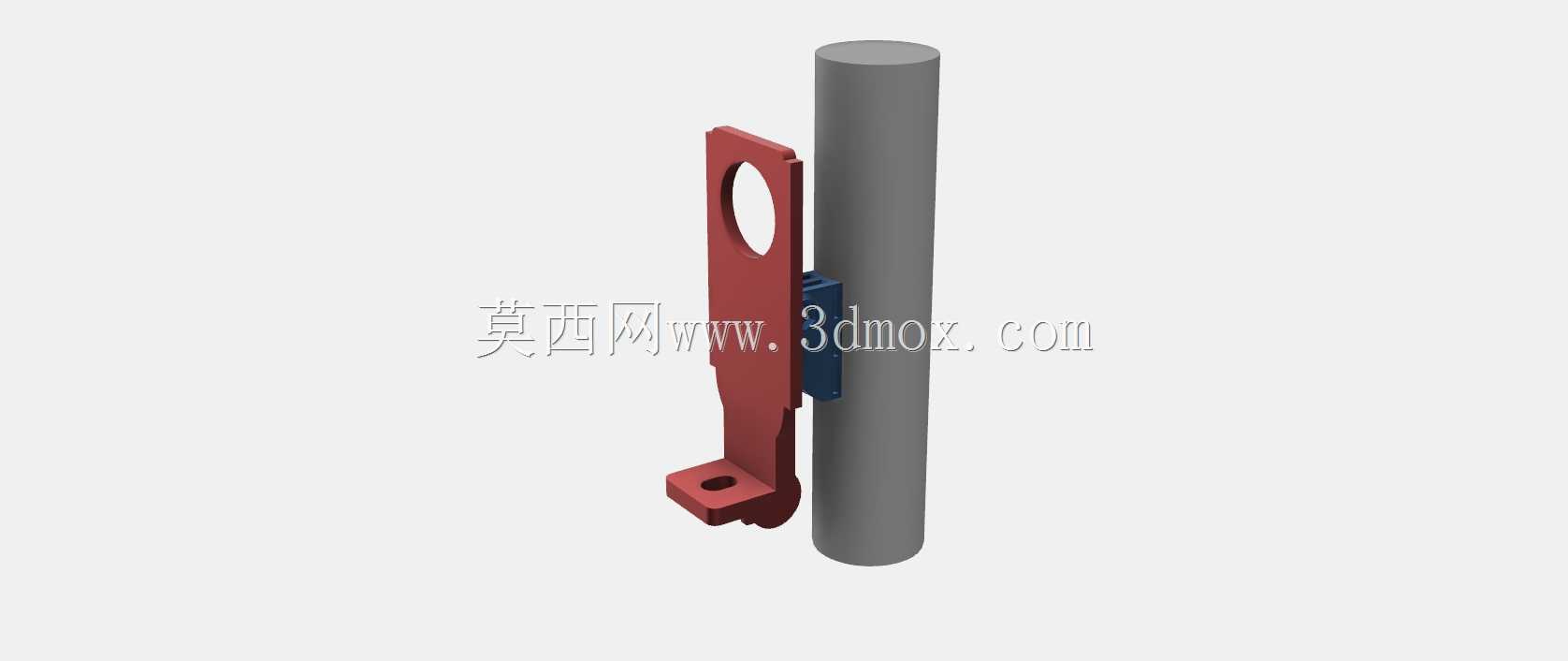

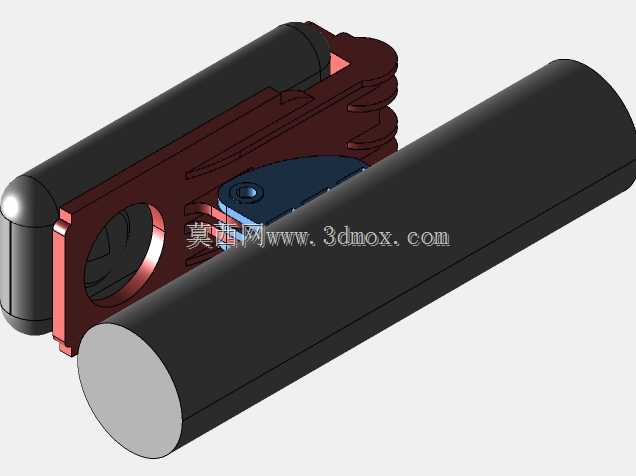

　　结构上，支架由相机背部贴合座、侧向限位边、红色缓冲托块、蓝色圆管夹座以及锁紧连接区域组成。相机贴合座按照长条状运动相机的背部轮廓建立，主体承托面保持平整，两侧设置限位边，避免设备在横向冲击时滑出。底部托块向上承托相机下端，形成竖向止挡，即使夹持件出现轻微松动，设备也不会直接沿轴向滑落。红色部分在视觉上区分缓冲与承托区域，实际建模时可按弹性垫或软质包覆件处理，用于降低硬接触造成的压痕。

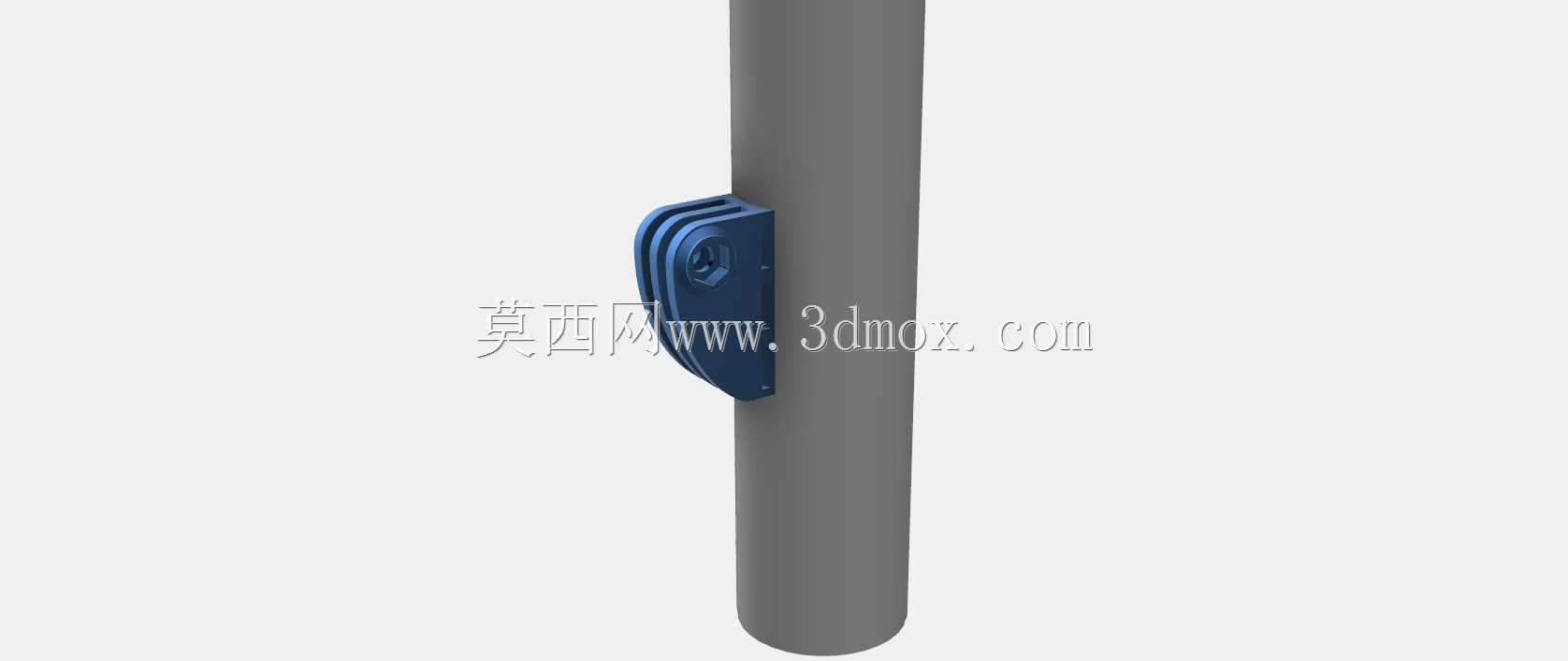

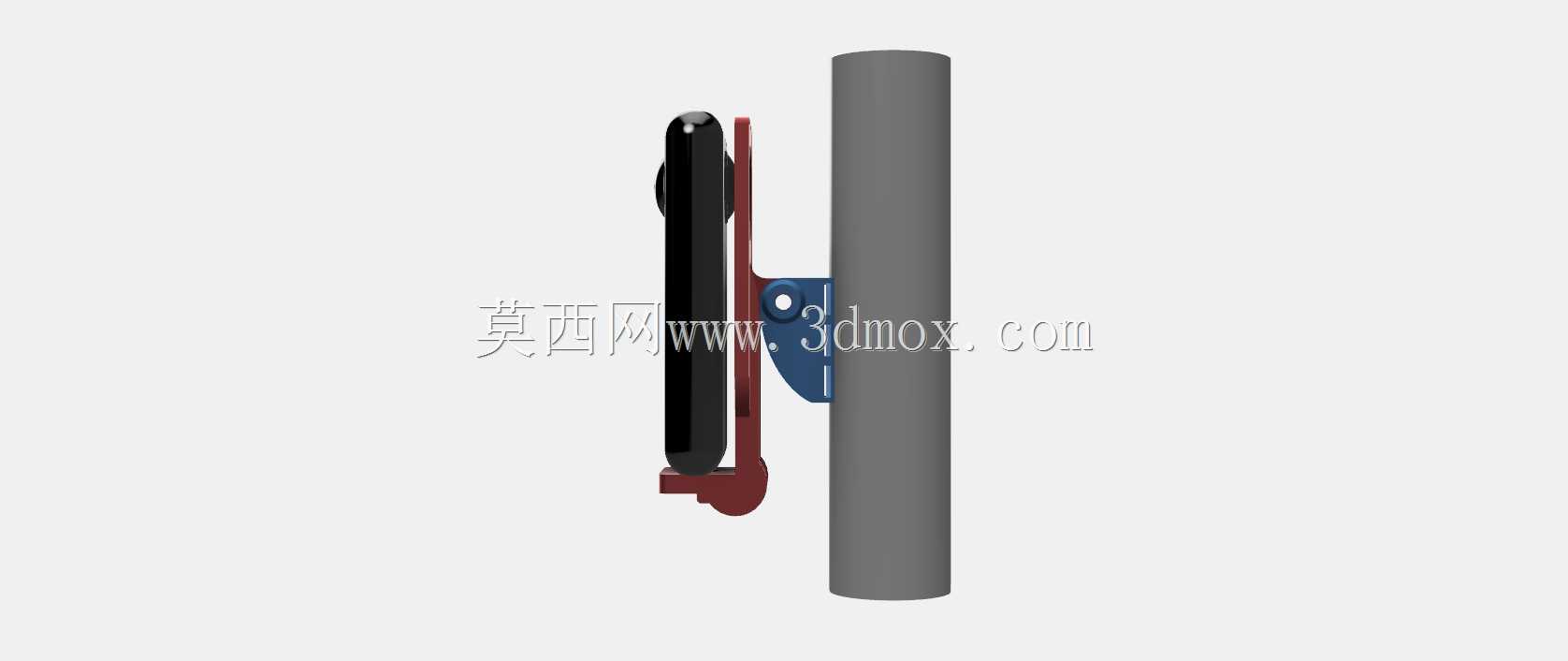

　　圆管夹座是整个结构的受力核心。其与灰色圆柱杆件配合的一侧采用弧形包覆面，弧面半径围绕常规圆管外径设定，能够增加接触面积，使夹紧力分布更均匀。夹座与相机背座之间保留连接过渡段，该段承担弯矩传递，在相机悬出杆件时，振动载荷会通过连接段传到夹座，再由弧形接触面分散到管壁。设计时需要重点检查夹座开口处、连接段根部以及螺栓过孔周边的应力集中情况，避免长期颠簸后出现裂纹。

　　安装边界方面，模型中灰色圆柱仅作为装配参照，代表被夹持的圆管杆件，不属于支架自身零件。夹座的开合尺寸、弧面包角和锁紧件位置决定了适配管径范围；管径过小时弧面不能有效贴合，容易形成线接触；管径过大则夹座无法闭合，锁紧行程不足。相机背座的宽度、厚度和底部托边高度需要与具体影像设备匹配，侧边不能压住按键、镜头或接口，底部也要避开充电口和麦克风开孔。

　　从使用逻辑看，这类支架强调快速装拆和稳定朝向。相机装入背座后，由侧边和底部限位控制位置，再通过夹持组件锁紧在圆管上。若用于高速骑行，应让相机重心尽量靠近杆件轴线，减小悬伸带来的杠杆力矩；若用于拍摄设备运行状态，则可通过调整夹座在杆件上的周向角度改变取景方向。建模时需保留弧面与圆管之间的装配间隙，贴合面不宜做成零干涉，同时给缓冲垫、锁紧螺钉和可选绑带留出空间，以便后续做防松、防滑和抗震优化。
