摩托车头盔防盗挂锁卡扣结构

　　这套环形卡扣式挂架主要服务于两轮摩托车、电动踏板车日常停放场景，解决骑手离车时头盔无处安放、随手放置易丢失、拎持占用双手的痛点。日常通勤、商圈短途停靠、户外骑行中途休整时，骑手不需要把沉重的全盔或半盔随身携带进入商铺、办公楼，直接将头盔下颌系带的D形环或者盔体边缘挂入支架卡位，再配合挂锁穿过支架预留锁孔，就能把头盔和车体牢牢锁附在一起，避免头盔被人顺手牵走，也省去了储物箱空间不足放不下全盔的麻烦。

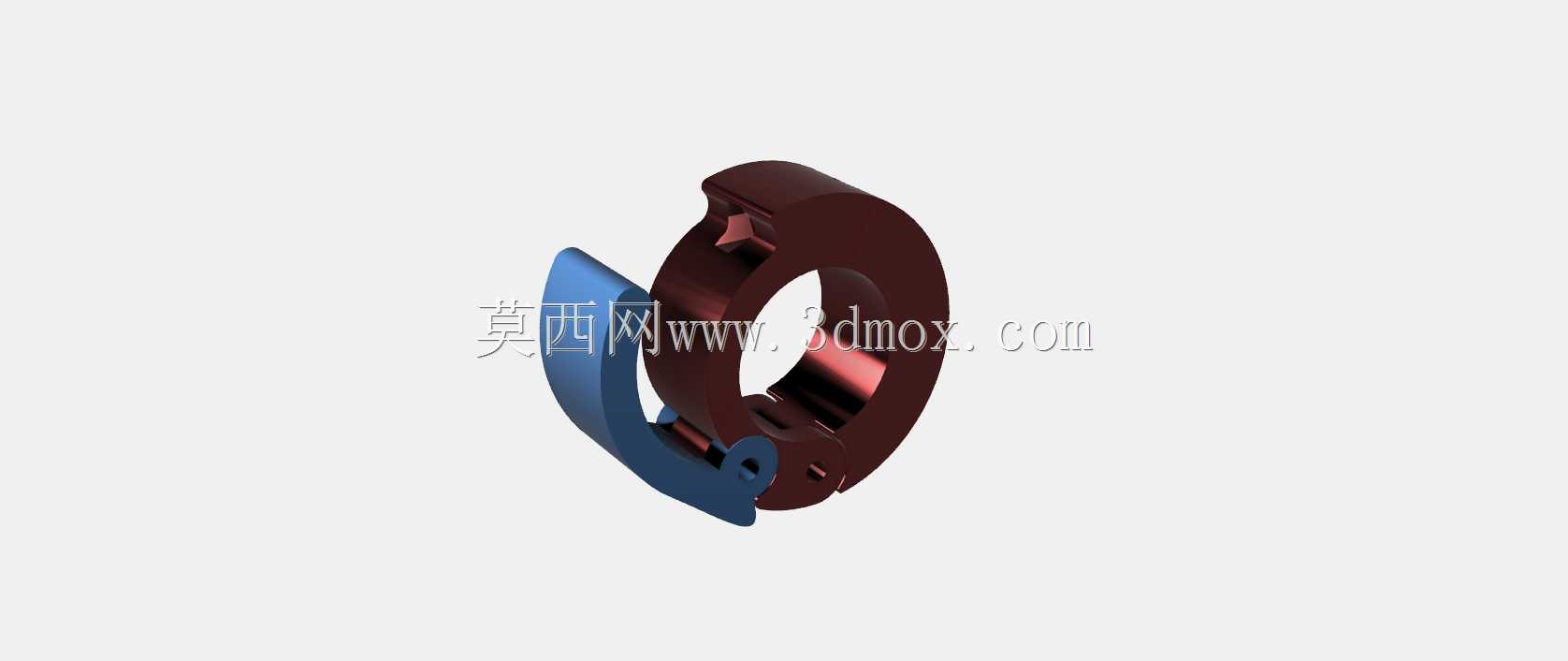

　　从结构布局来看，整套零件分为两个核心组成部分：深棕色调的主抱箍环体，以及蓝色的翻转压臂。主环体采用开口抱箍构型，内孔曲面完全匹配摩托车常见的22mm到28mm直径圆管车把、保险杠或者侧护杠管径，安装时先把开口环套在车把钢管外侧，再将蓝色压臂对齐环体端部的铰接孔位，穿入紧固螺栓逐步拧紧，抱箍内圈会均匀收缩抱紧钢管外壁，不需要在原车管材上额外钻孔、焊接，不会破坏原车漆面和管壁结构，拆装调整位置都很方便，用户可以根据自己的使用习惯把支架固定在车把左侧、右侧，或者车身侧面的护杠空位上，适配不同车型的布局差异。

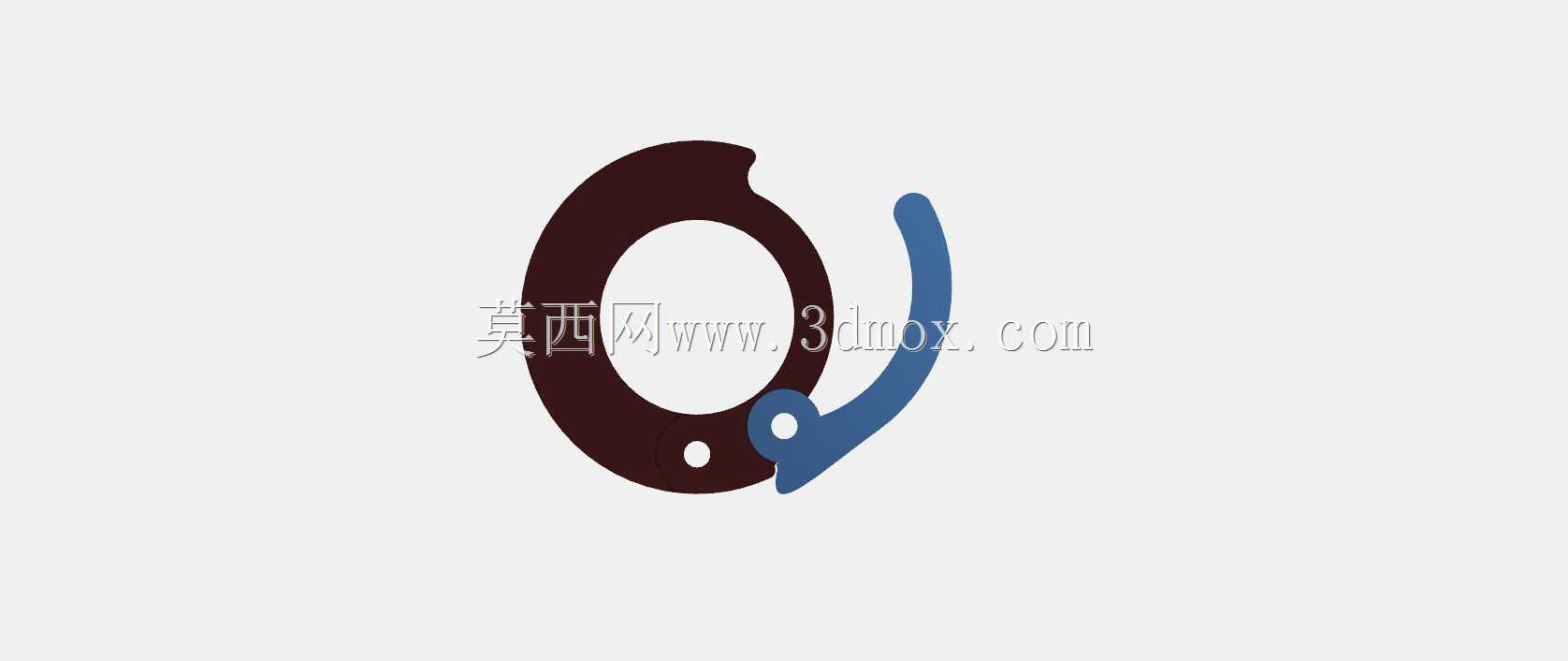

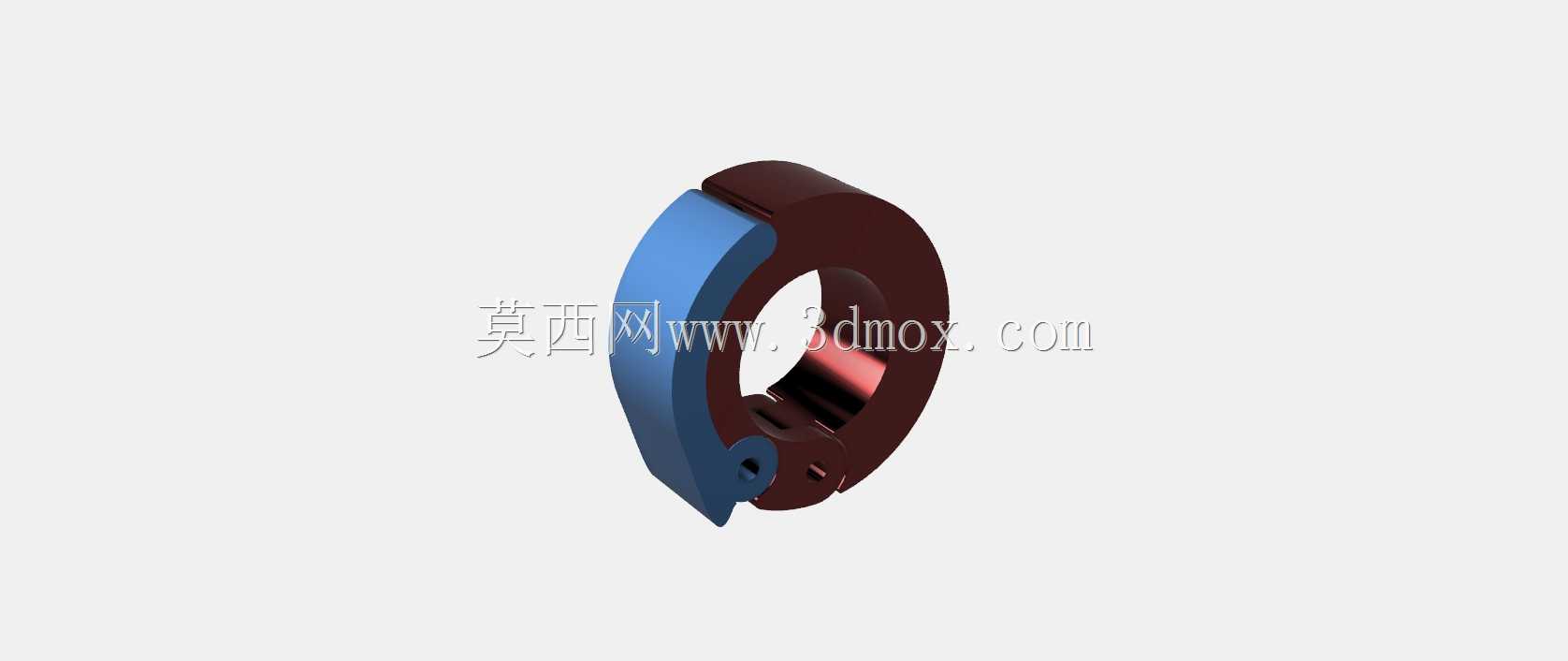

　　功能设计上，压臂和主环体贴合后，端部预留了同轴贯通的锁止孔位：日常使用时先把压臂翻开，将头盔的系带挂环卡入主环体侧面的限位卡槽内，再把压臂回转闭合，让两个零件的锁孔完全对齐，之后用户可以自行选配普通挂锁、钢缆锁或者防盗密码锁，锁梁穿过对齐的孔位后锁死，压臂就无法向外翻开，头盔系带被封闭在环体和压臂围成的封闭腔体内，既没法把系带从卡槽里脱出，也没法直接把头盔从支架上拽走，锁具本身被环体结构半包围，普通撬棍很难直接剪切锁梁，防盗可靠性远高于直接把头盔挂在车把挂钩上的简易方案。

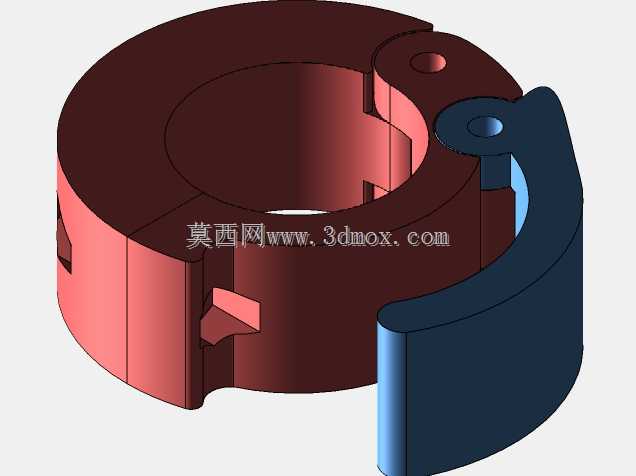

　　建模过程中首先对安装基准做了参数化约束：先绘制抱箍内圆柱面，把内径设置为可调整的参数变量，后续适配不同管径车把时只需要修改内径参数，整个环体的外轮廓、铰接座厚度、锁孔位置都会同步联动更新，不需要重新绘制草图。环体侧面的头盔挂位做了下沉式卡槽设计，卡槽宽度匹配常见头盔系带金属D环的厚度，卡槽边缘做了R2圆角过渡，避免尖锐棱边磨损头盔织带，长期使用不会割伤系带导致强度下降。蓝色压臂的外形做了贴合环体外圆的曲面随形设计，闭合状态下压臂内侧面和主环体外壁完全贴合，没有明显凸起缝隙，既减少行车过程中风阻产生的异响，也避免灰尘、雨水大量积存在铰接缝隙里。铰接位置采用了沉头孔布局，螺栓拧紧后头部完全沉入零件端面以内，不会突出刮擦头盔外壳，锁孔位置做了加厚凸台，局部壁厚比环体基础壁厚增加3毫米，承受撬压的时候不容易发生变形断裂。

　　安装边界方面，抱箍轴向宽度控制在45毫米以内，占用车把钢管的长度很小，不会和车把上原有的油门转把、刹车手柄、控制开关、后视镜座发生位置干涉；支架整体向外伸出的距离控制在60毫米左右，正常骑行时膝盖、腿部不会碰到支架，车把左右打满转向时，支架也不会和油箱、导流罩发生碰撞。零件整体壁厚均匀，基本维持在4到6毫米之间，既满足锁止防盗需要的结构强度，也不会过于笨重增加车把负担，注塑或者金属机加工都可以顺利成型，拐角位置全部做了工艺圆角，避免应力集中在受力位置出现断裂。针对户外使用场景，结构上没有容易积水的封闭凹槽，雨水可以顺着环体内壁和车把之间的间隙自然流出，铰接孔位置预留了微小的配合间隙，长期淋雨进灰之后也不会出现压臂无法转动的卡滞问题，适配摩托车长期户外停放的使用工况。
