RIB艇肋骨甲板结构三维设计

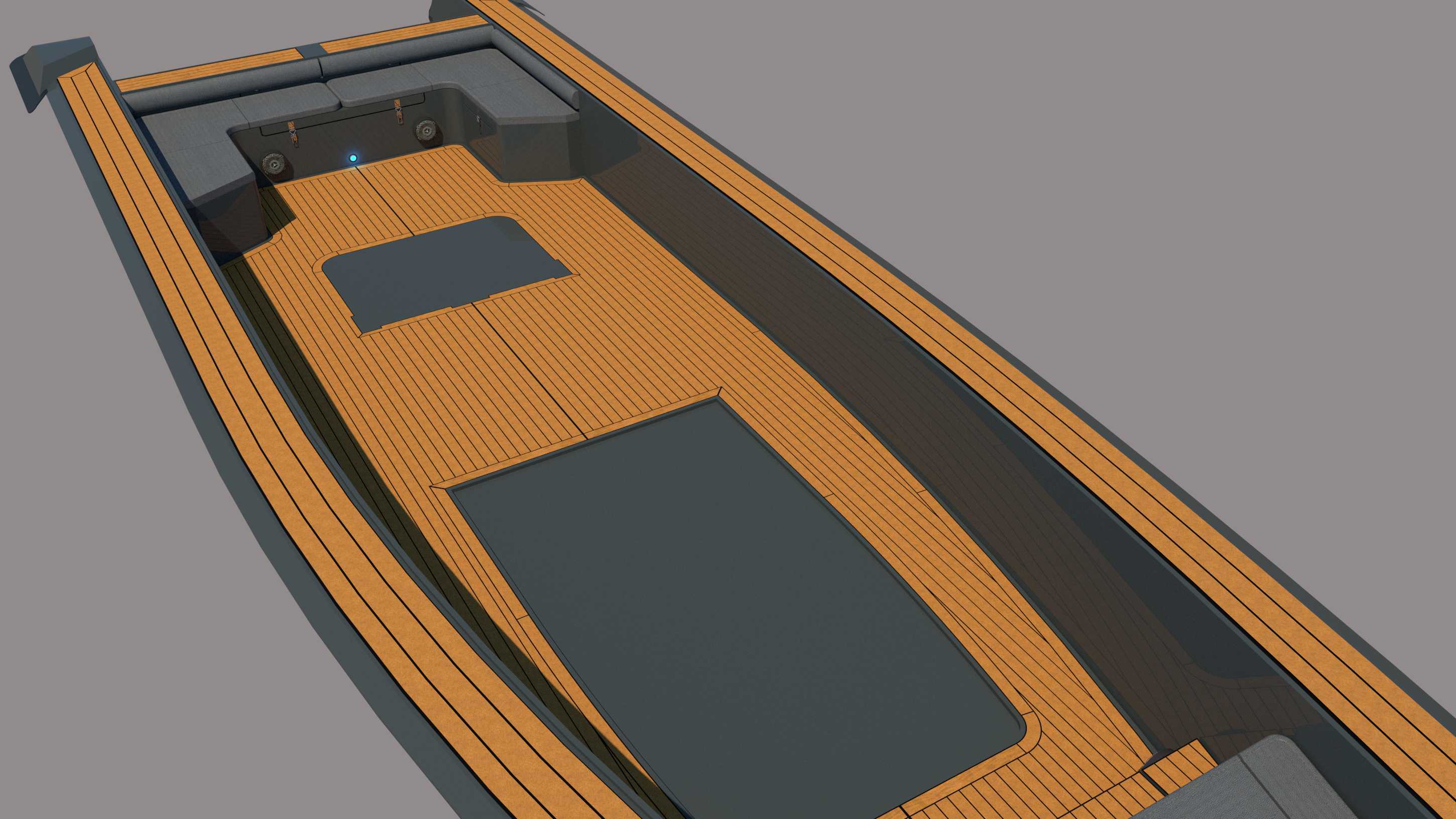

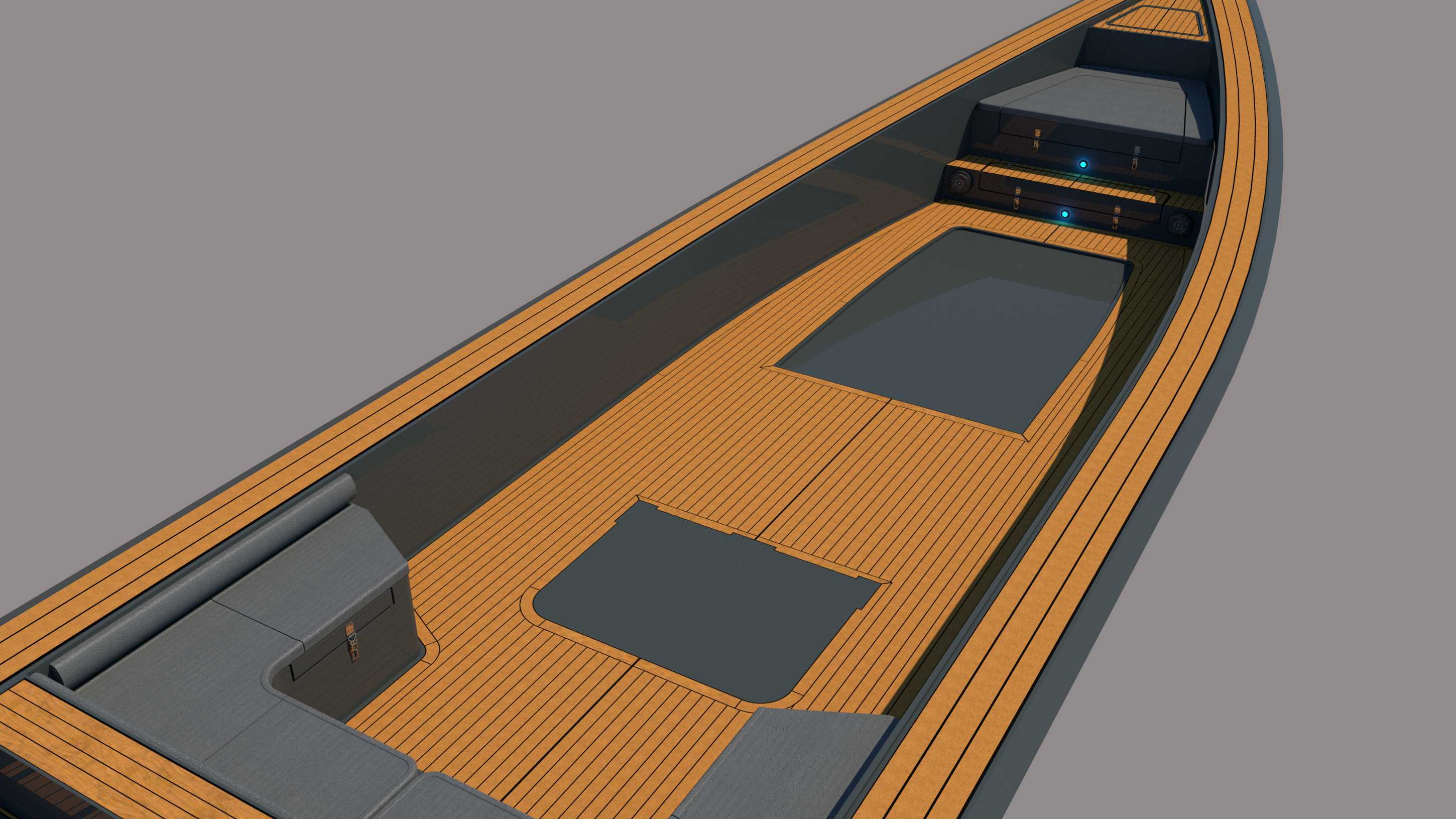

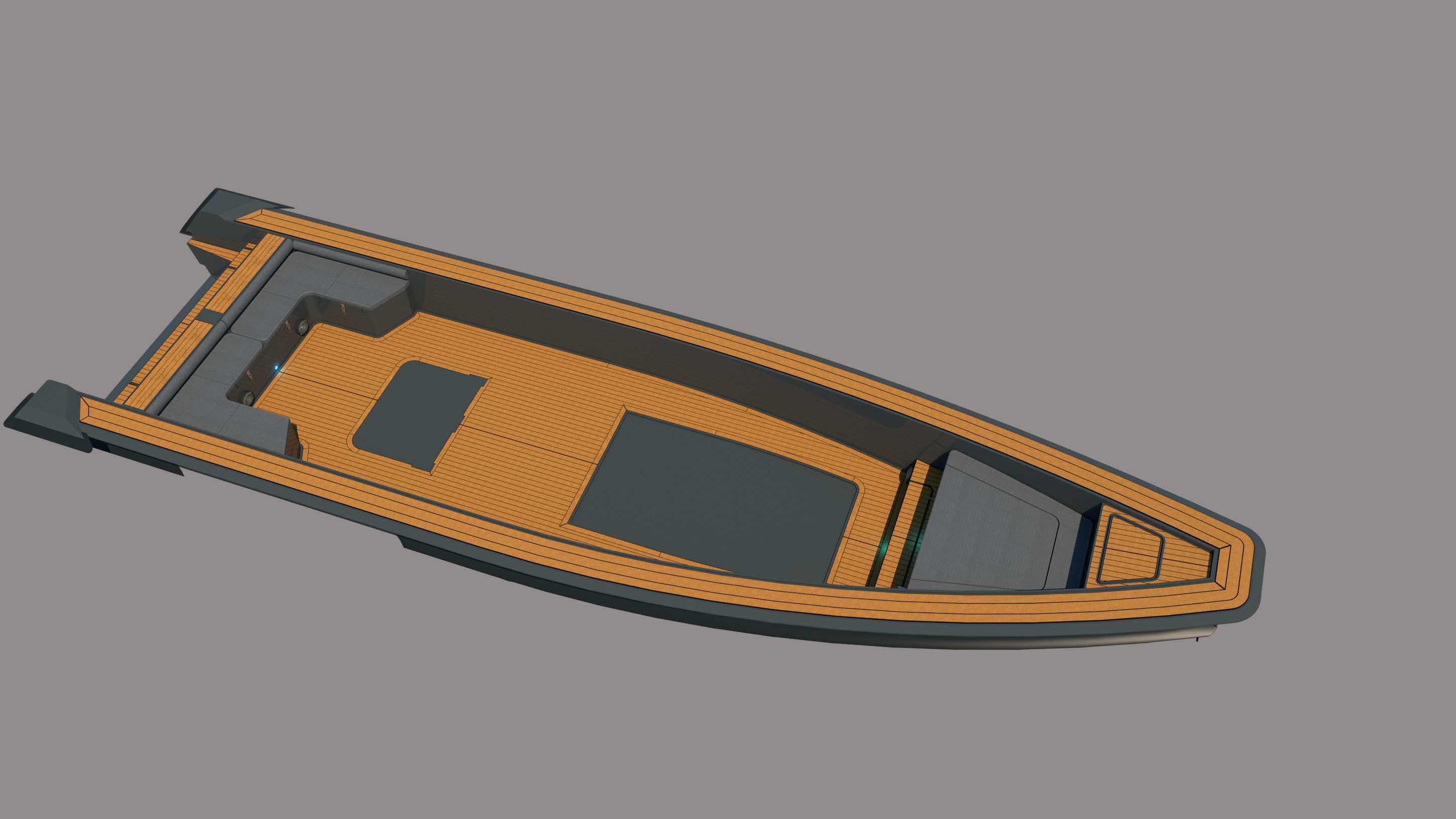

　　设计过程中首先梳理了RIB艇的艇体内腔边界，沿着艇体长度方向的肋骨间距做了对应匹配，甲板的外轮廓完全贴合艇体舷侧的内缘曲线，从艇艏到艇艉的宽度渐变完全和艇体的线型保持一致，安装时不需要额外修切边缘，就能直接搭在肋骨的上翼缘上，装配间隙控制在结构胶允许的施工范围内。甲板表面做了分区域的功能划分，靠近艇艏的区域预留了锚设备收纳的安装位，中部区域是主要的乘员活动区，表面的条状纹理不是装饰特征，是模拟实际铺装的防滑木作结构的排布，同时在纹理下方的结构层做了等距的加强筋排布，筋的高度沿着艇体宽度方向从中心向两侧逐渐降低，既保证中心承载区的结构刚度，又避免两侧和舷侧结构干涉。在近岸作业、海事巡逻、休闲艇装配套件的实际工程场景里，RIB艇的甲板结构直接决定整艇的载荷承载能力、人员通行安全性与舾装件安装基准精度，这套肋骨甲板的三维结构设计，完全围绕RIB艇的实际使用工况展开，没有冗余的装饰性结构，所有几何特征都服务于结构强度与装配适配需求。从实际用途来看，该甲板作为RIB艇的上层承载基准，既要承担乘员活动、设备固定的静动载荷，还要匹配艇体肋骨的排布逻辑，把航行过程中受到的波浪冲击载荷均匀传递到艇体主结构上，避免局部应力集中导致的甲板变形或者连接失效。

　　靠近艇艉的区域预留了动力装置操纵系统的安装空位，对应的甲板下方做了局部加厚的结构凸台，用来承受操纵机构传递的交变载荷，避免长期使用后出现安装位下沉的问题。设计时充分考虑了安装边界的约束条件，甲板的下表面对应每一道肋骨的位置都做了定位卡槽，卡槽的深度和肋骨上翼缘的厚度完全匹配，现场装配时可以直接卡入定位，不需要额外做临时固定就能保证甲板和肋骨的相对位置精度，后续打胶或者紧固件连接的时候不会出现错位。甲板上开设的几个方形凹陷区域，分别对应储物舱、电池舱的舱口位置，凹陷的边缘做了翻边结构，翻边高度高于甲板表面15mm，能够避免甲板上的积水流入舱内，翻边的圆角半径完全匹配舱口盖的密封胶条安装尺寸，保证密封结构的压缩量均匀。

　　从结构受力的角度出发，甲板的板厚沿着艇长方向做了渐变设计，艇艏区域因为受波浪冲击载荷更大，板厚比中部区域厚2mm，同时在艇艏甲板的下表面增加了交叉布置的加强筋，把冲击载荷快速分散到相邻的三道肋骨上，避免单点受力过大。中部乘员活动区的板厚取常规承载的标准值，加强筋采用等间距平行排布，筋的间距按照单人站立时的脚掌受力范围设置，保证人员在任意位置站立时，甲板的变形量都在允许的弹性范围内，不会出现明显的下陷感。艇艉区域因为靠近动力系统，除了安装操纵位的局部凸台，还在甲板和艉板连接的位置做了一体化的连接翻边，翻边上预留的紧固件孔位和艉板上的预埋螺母位置完全对应，安装时可以直接对齐穿入紧固件，不需要现场配钻。

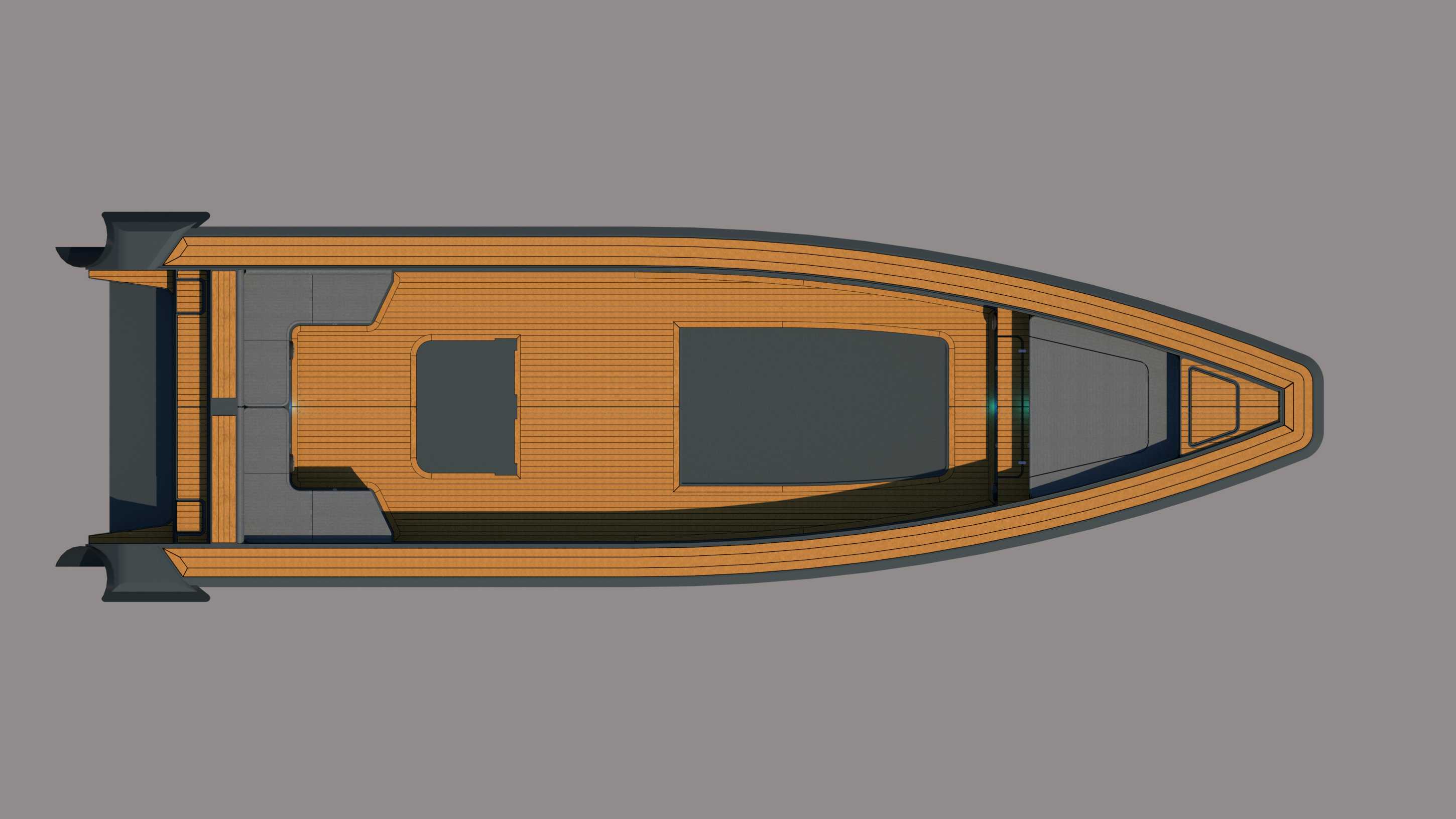

　　整个甲板的外形尺寸完全适配对应长度规格的RIB艇内腔，总长度从艇艏防撞舱壁位置一直延伸到艉板内侧面，最大宽度位置在艇体中部，和艇体的最大内宽保持一致，两侧边缘的倒角角度和舷侧内板的倾斜角度完全匹配，装配后边缘和舷侧板之间的缝隙均匀，便于后续打密封胶处理。在细节设计上，甲板表面的排水坡度也做了对应设置，从甲板中心线向两侧、从艇中向艇艉方向做了微小的坡度倾斜，保证甲板上的积水能够快速流向两侧的排水口，不会在甲板表面积水。所有的转角位置都做了圆角处理，避免应力集中的同时，也能防止人员磕碰受伤，圆角半径的取值兼顾了结构工艺性和使用安全性，没有过小的圆角导致的加工难度提升问题。这套结构设计完全贴合RIB艇的实际生产装配流程，所有特征都考虑了复合材料成型或者木质铺装的工艺可行性，没有出现无法脱模或者无法加工的倒扣结构，各个安装位的预留尺寸都匹配常规船用舾装件的通用安装规格，不需要针对特殊配件做额外的结构修改，能够直接用于同规格RIB艇的甲板生产放样，也可以作为同类小艇甲板结构设计的参考基准，帮助结构设计人员快速梳理肋骨甲板的排布逻辑、载荷传递路径和安装边界的匹配要点，减少设计过程中反复核对艇体型线、调整安装位的重复工作量。
