实验室高精度1000μL取样注射泵结构

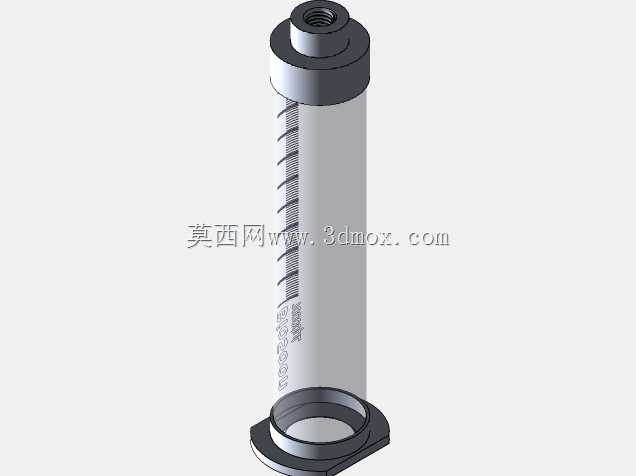

　　从结构设计逻辑来看，整个部件采用同轴式布局，外筒为透明可视化结构，筒身直接蚀刻容量刻度线，操作人员可直接目视确认内部活塞位置与实际流体容量，无需额外加装位移传感器即可完成粗定位校验，这种设计在手动调试、设备初始化校准阶段能大幅降低操作复杂度。活塞部分采用双道密封结构，密封件选用耐常规化学试剂的氟橡胶材质，既保证推送过程中无流体渗漏，也能避免活塞往复运动时出现卡顿，保证推送过程的线性度，在1MPa工作压力下也能维持稳定的密封性能，不会出现压力泄漏导致的定量偏差。在实验室分析检测、色谱仪配套取样、生化试剂精准加注这类场景里，微量流体的定量输送精度直接决定最终实验数据的可靠性，这款1000μL规格的取样注射泵，正是针对小体积高精度流体传输需求开发的核心执行部件。不同于常规医用注射器的一次性使用设计，这款注射泵结构是为设备集成配套设计的可重复使用精密部件，核心功能是完成微升级别流体的精准抽取与推送，适配液相色谱、流动注射分析、实验室自动取样平台这类对流体定量误差要求控制在微升级的设备场景。

　　接口端采用1/4-28标准螺纹接口，这是实验室分析设备领域通用的流体接口规格，可直接对接标准规格的流体管路、进样阀、色谱柱接头等配件，无需额外加工转换接头，安装时只需保证螺纹同轴拧紧即可，拧紧力矩控制在合理范围内即可实现端面密封，避免过拧导致的螺纹滑牙或密封件压溃。整个部件的安装边界非常紧凑，筒体直径控制在适配常规实验室设备安装位的尺寸，尾部推杆的行程与1000μL容量严格匹配，活塞运动到行程两端时都有硬限位结构，避免活塞脱出筒身或者推到底时过度挤压密封件。

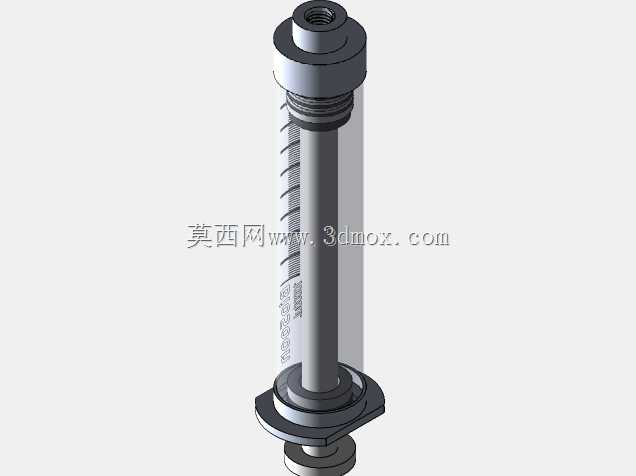

　　设计过程中重点考虑了往复运动的同轴度，推杆与筒体的配合间隙控制在极小范围内，避免活塞运动过程中出现偏磨，延长密封件的使用寿命，同时也能保证推送过程中流量的稳定性，不会因为推杆偏斜导致的阻力突变出现流量脉动。在实际设备集成中，这款注射泵可直接配套步进电机驱动的推拉机构，尾部推杆与驱动机构采用快拆式连接，需要更换清洗时可直接拆下整个筒体部件，无需拆解整个驱动结构，适配实验室场景下频繁更换试剂、清洗流道的使用需求。筒身的刻度标识从0到1000μL均匀分布，刻度线的蚀刻深度控制在不破坏筒体结构强度的范围内，同时填充深色涂层保证刻度清晰可读，即使在实验室光线条件一般的环境下也能快速读取容量数值。筒体两端的金属端盖采用不锈钢材质，前端接口端盖与筒体采用过盈配合加密封胶粘接，保证耐压性能，尾部端盖设计有导向结构，为推杆运动提供辅助支撑，进一步提升推杆运动的同轴度，避免长行程运动下推杆出现挠曲变形。在流体接触部分的材质选择上，所有与试剂接触的部件都选用耐化学腐蚀的材质，除了氟橡胶密封件，筒体内壁、活塞端面、前端接口都采用惰性材质，可适配常规的酸碱试剂、有机溶剂、生化试剂等流体，不会出现材质溶出污染试剂的问题，满足分析检测领域对流体洁净度的要求。

　　从安装适配性来看，整个筒体外部设计有两个平行的安装平面，可直接通过管夹或者安装块固定在设备安装板上，安装时不需要额外加工复杂的定位结构，两个安装平面的间距为标准尺寸，可适配市面上多数注射泵驱动模块的安装位，降低设备集成的设计成本。在实际使用过程中，这款注射泵的取样和推送过程都能保持稳定的流体控制，抽取流体时不会因为负压出现密封件内陷导致的取样量不准，推送时可在全行程范围内保持均匀的流速，适配从微升级每分钟到毫升级每分钟的宽范围流速需求，既可以完成快速的大体积试剂转移，也能完成慢速的精准微量进样。
