单轴木材塑料撕碎粉碎设备结构设计

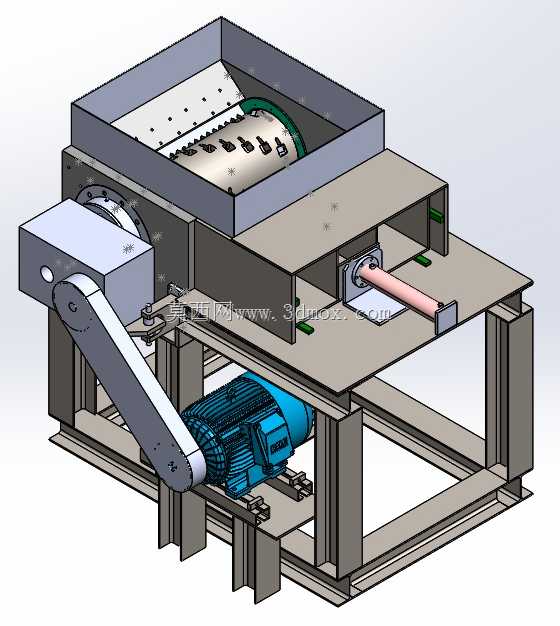

　　这款单轴撕碎粉碎设备，主要面向固废资源化处理场景，适配木材边角料、废弃塑料件、轻薄废金属等多种物料的粗碎工序，常见于家具加工厂边角料回收线、塑料再生厂预处理工段、工业固废集中处置中心的前端破碎环节，可将尺寸较大的整块物料剪切至符合后续输送、研磨或分选工序的进料粒度要求。从结构布局来看，设备采用上方进料、下部排料的整体排布，进料腔设置敞口式接料斗，斗体内侧衬有耐磨防护板，可抵御大块物料投料时的冲击磨损，避免长期作业后腔体变形漏料。

　　核心撕碎单元采用单辊轴配合定刀的剪切结构，辊轴表面排布可拆换的动刀座，刀片采用螺栓锁紧固定，磨损后可单独拆卸更换，无需整体更换辊轴，大幅降低后期运维成本；定刀安装在腔体侧壁，与动刀形成交错剪切副，通过动刀的旋转勾带、挤压、剪切作用，将进入腔体的物料逐步撕碎，相比锤式破碎结构，剪切式作业对韧性塑料、长条木材的适配性更好，不会出现物料缠绕辊轴、堵料卡机的问题。动力传输部分采用电机搭配皮带减速机构的布置形式，电机安装在机架下部的滑移安装座上，可通过调整安装座位置张紧传动皮带，皮带外侧设置全封闭防护罩，避免作业过程中杂物卷入传动副，同时防止皮带断裂甩出引发安全隐患；传动端设置过载保护结构，当进入过硬不可破碎物料时，可通过传动打滑触发停机信号，保护刀轴与电机不受冲击载荷损坏。

　　机架部分采用型钢焊接框架结构，所有承力位置均做加筋处理，刀轴安装位设置镗孔加工的轴承座安装面，保证两轴承座的同轴度公差控制在合理范围内，避免刀轴运转时出现偏磨、振动超标的问题；机架底部预留设备安装地脚孔，可直接通过膨胀螺栓固定在混凝土地基上，也可搭配减震垫使用，降低设备运转时的振动传递。液压推料机构布置在腔体侧方，推料板可沿导轨做往复运动，当物料堆积在刀轴上方无法被有效勾入剪切区时，推料板可将物料推向刀轴位置，保证连续进料作业时的破碎效率，推料行程可根据物料特性调整，避免推料过载。

　　整机的安装边界需考虑上方投料空间、侧方电机检修空间、液压站布置空间以及下方出料输送设备的对接高度，进料口高度适配常见的人工投料或皮带机上料高度，出料口尺寸可对接常规的皮带输送机或螺旋输送机，无需额外做转接结构。从设计逻辑上，这款设备优先考虑了易损件的快换性，所有与物料接触的耐磨衬板、刀片均采用螺栓连接结构，日常维护时无需拆解主体框架即可完成更换；传动部分的皮带、轴承均采用标准件选型，可直接采购通用配件替换，降低备件储备成本。设备的刀轴转速设置在中低转速区间，作业时噪音更低、粉尘产生量更小，适配车间内的环保作业要求，相比高速破碎设备，低转速剪切的物料粒度更均匀，过粉碎现象更少，更适合后续的资源化回收利用工序。在实际选型应用中，可根据处理物料的硬度、尺寸调整动刀的排布密度、刀片材质以及电机功率，针对含金属杂质的物料可在进料端增加磁选结构，避免铁件进入破碎腔损坏刀片；针对含水率较高的物料，可在腔体底部设置筛网控制出料粒度，同时在腔体侧壁开设清理门，方便堵料时快速疏通。
