20升立式工业研磨设备结构设计

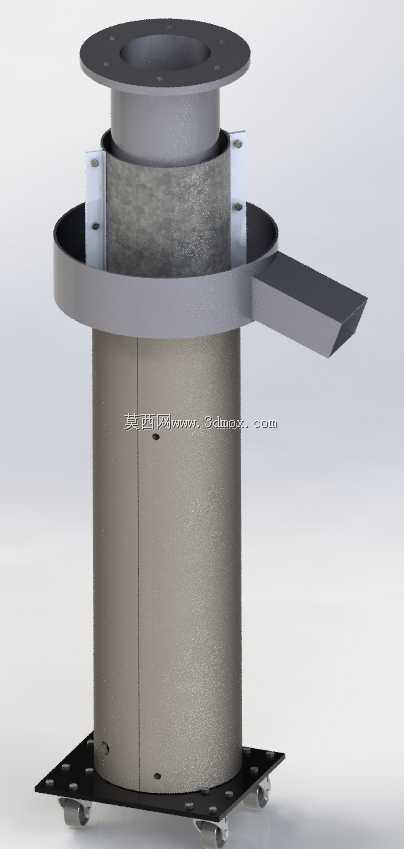

　　设备整体采用立式同轴布局，主体筒体为圆柱形承压结构，筒体上下两端分别设置连接法兰，上端法兰对接进料口结构，进料口采用标准圆形法兰接口，可直接对接上游的喂料设备、储料仓出料口或者人工投料斗，法兰端面加工有密封槽，配套耐磨损橡胶密封圈，避免研磨过程中粉尘溢出。筒体中部设置环形接料盘结构，接料盘向侧方延伸出倾斜的出料导槽，研磨完成后达到粒径要求的物料会通过腔体内部的筛分结构进入环形接料盘，顺着倾斜导槽自然滑落至下游的接料容器或输送设备上，导槽的倾斜角度设置为32度，可保证流动性一般的粉体物料也能顺畅排出，不会在接料盘内产生积料。在食品加工、香辛料制备、谷物深加工以及工业原料预处理的生产场景中，固体物料的粒径均一化处理是核心工序之一，这款20升容积的立式研磨设备，正是针对中小批量连续或间歇式研磨需求开发的专用设备。从安装边界来看，设备底部采用方形安装法兰板，法兰板上预留了对称分布的固定安装孔，可直接通过膨胀螺栓或配套紧固件固定在混凝土基础或钢制设备机架上，安装时需保证基础平面的平面度公差不超过0.2mm/m，避免设备运行过程中因基础不平产生的异常振动传导至研磨腔体。

　　设备中部的研磨腔体段采用了加厚的耐磨材质衬层，衬层通过侧面的对称固定压块与外部筒体连接，压块采用沉头螺栓固定，后期维护时可单独拆卸更换磨损的衬层，无需整体更换筒体，大幅降低设备的运维成本。从设计思路上，这款设备没有采用传统卧式研磨机的偏心布局，而是选择立式同轴结构，一方面可以利用物料自身重力辅助进料与出料，减少额外的输送推料机构，简化设备整体结构，降低故障点；另一方面立式结构的占地面积更小，对于车间布局紧张的中小产能生产线更加友好，设备周边仅需预留600mm的操作维护空间即可满足日常检修、衬层更换、部件拆装的需求。

　　设备顶部的法兰结构除了对接进料口之外，还预留了驱动机构的安装定位止口，驱动单元可直接通过止口定位安装在顶部法兰上，保证驱动轴与研磨腔体的同轴度公差控制在0.1mm以内，避免轴系偏磨导致的密封件快速损坏、轴承寿命缩短等问题。在实际使用场景中，这款设备可适配不同的研磨介质与研磨转子结构，针对食品类物料可采用食品级不锈钢材质的研磨组件，满足食品卫生级生产要求；针对工业矿物类原料可采用高锰钢或硬质合金材质的研磨组件，提升耐磨性能，延长易损件更换周期。设备的筒体高度与直径比例经过反复校核，20升的有效容积既可以满足单次批量投料的产能需求，又不会因为腔体过大导致研磨过程中物料分层、研磨粒径不均的问题，腔体内的物料填充率控制在40%-60%区间时，研磨效率与粒径均一性可达到最优平衡点。侧面的固定压块除了固定衬层之外，还可作为腔体内部研磨组件的定位基准，装配时可通过压块的安装位置快速校准内部转子的安装间隙，无需复杂的专用工装即可完成装配，降低现场装配与后期维护的技术门槛。底部的安装法兰板下方预留了100mm的底部空间，可根据使用需求加装冷却夹套或者排渣口结构，针对研磨过程中容易升温的热敏性物料，可在夹套内通入循环冷却水，控制腔体内的研磨温度，避免物料因高温产生变质；针对含有少量重质杂质的物料，可在底部加装排渣口，定期沉积排出重质杂质，避免杂质反复研磨损坏研磨组件。接料盘与筒体之间采用可拆卸的螺栓连接结构，接料盘与筒体的配合面设置密封垫，防止细粉从连接缝隙溢出，日常清理时可将接料盘整体拆下，彻底清理接料盘与导槽内残留的物料，避免不同批次物料交叉污染，尤其适合多品种小批量的生产场景。

　　设备整体的外形轮廓没有多余的外凸结构，所有连接螺栓均采用内六角沉头设计，避免设备运行过程中人员磕碰受伤，同时也减少了设备表面积尘的死角，日常清洁更加方便。在设备选型适配时，需要注意进料物料的粒径不能超过10mm，进料含水率对于非水溶性物料需控制在6%以下，避免物料在腔体内粘结成团，影响研磨效率与出料顺畅度；针对含水率偏高的物料，可在腔体外部加装伴热保温层，降低物料粘结的概率。这款设备的结构设计充分考虑了不同行业的通用适配性，没有设置过多的专用结构，可通过更换内部研磨组件、调整转子转速来适配不同物料的研磨需求，从香辛料的超细粉碎、谷物的制粉加工，到工业原料的粗磨、细磨工序都可适配，结构简单可靠，维护便捷，非常适合中小产能生产线的物料研磨工序使用。
