呼吸回路压力限制安全泄压阀结构

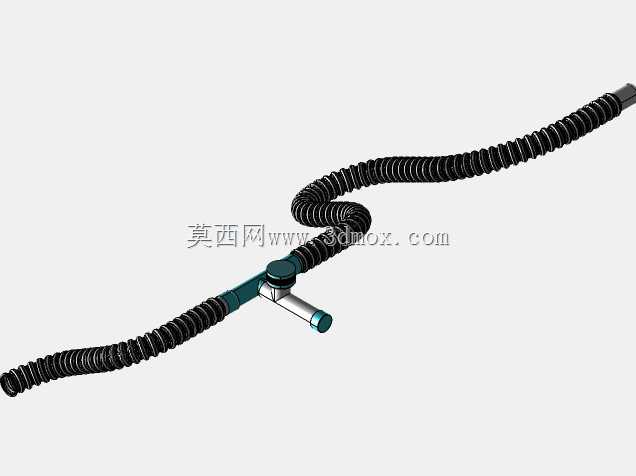

这款泄压结构的设计初衷，是针对有创机械通气场景下的气道过压风险做被动防护，和呼吸机主机自带的电子压力监控形成冗余保护，避免单一支路监控失效时，过高的送气压力直接作用于患者气道造成气压伤。在临床实际使用中，该阀会串联在呼吸回路的呼气支与患者端之间，不需要额外的电控信号接入，纯靠机械结构实现压力阈值触发，可靠性远高于依赖传感器反馈的电子泄压结构，哪怕主机出现送气比例阀卡滞、流量输出失控的极端故障，只要回路内压力超过设定阈值，该阀就会自动开启旁通泄放。

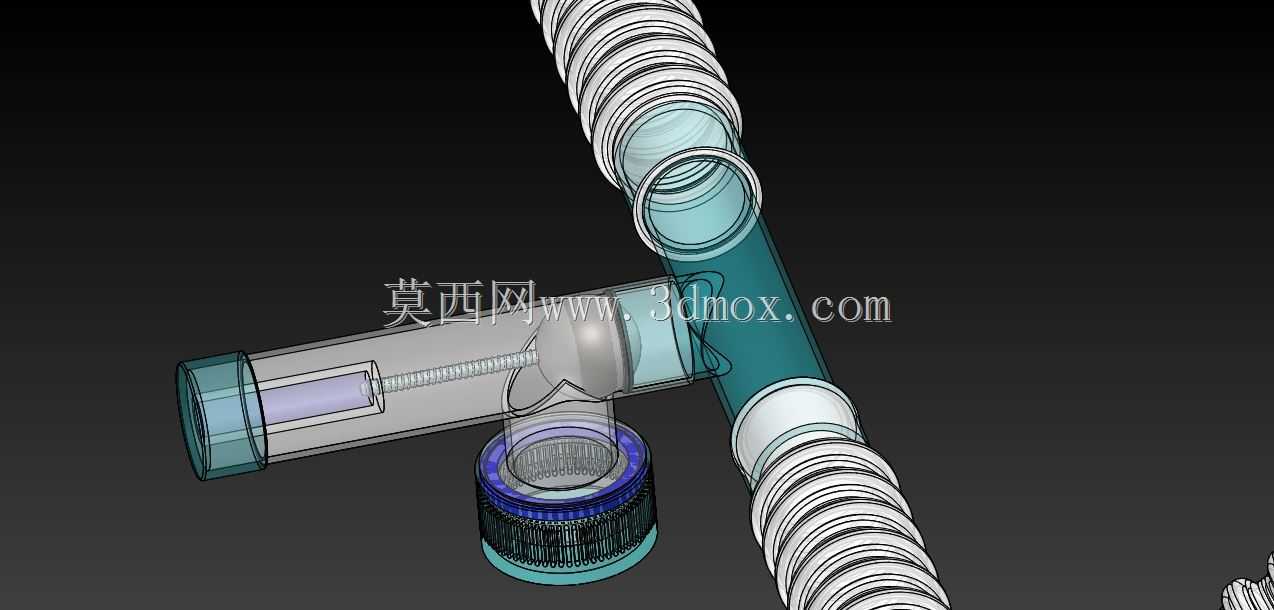

从结构逻辑来看，整个阀体采用直通式流道搭配侧向导流放腔的布局，主通路和呼吸回路的标准管路接头做了适配，两端的外螺纹结构可以直接和通用呼吸管路的旋转接头对接，不需要额外定制转接头，安装时的轴向总长度控制在120mm以内，最大外径不超过38mm，不会在回路中形成过大的占位，也不会因为自重过大拉扯呼吸管路造成管路移位。阀体内部的核心动作组件是弹簧加载的活塞式阀芯，阀芯的密封面采用软质密封材料贴合阀座，正常通气压力下，弹簧预紧力将阀芯紧压在阀座上，保证主通路的气密性，不会出现非预期的漏气影响送气精度；当回路内压力超过弹簧预紧力对应的压力阈值时，气压会推动阀芯压缩弹簧，打开侧向导流口，将多余的气体直接泄放到外界环境中，直到回路压力回落至正常工作压力区间，阀芯在弹簧复位力作用下重新贴合阀座，切断泄放通路，整个动作过程没有额外的阻尼结构，响应延迟控制在10ms以内，不会出现压力超调量过大的问题。

设计阶段特意做了流道的顺滑过渡处理，主通路的内壁没有突兀的台阶或者锐角，一方面可以降低正常通气时的气流阻力，避免在阀位处形成不必要的湍流触发呼吸触发误判，另一方面也减少了冷凝水在阀体内的积存，降低阀芯因为冷凝水黏附出现卡滞的概率。侧向导流口的位置做了下沉式的挡圈结构，外部的灰尘或者异物不会直接落到阀芯密封面上，同时泄放气流会顺着导流口的斜向角度排出，不会直吹周边的医护人员或者设备表面。阀芯和阀体之间的配合采用间隙配合加导向筋的结构，既保证阀芯动作时的同轴度，避免出现偏磨导致密封失效，也不会因为配合过紧在温湿度变化时出现卡滞，适配临床场景中温湿度波动较大的使用环境。

和常规工业泄压阀不同的是，这款结构的所有流道接触面都采用了医疗级的兼容材料，可以耐受常规的回路消毒流程，包括低温等离子消毒、含氯消毒剂擦拭，不会出现材料析出或者腐蚀的问题。弹簧部件做了全密封的隔离处理，不会直接接触回路内的高湿气体，避免长期使用后出现锈蚀污染回路的问题。在安装边界上，该阀不需要特定的安装角度，水平、垂直甚至倾斜安装都不会影响泄压精度，因为阀芯的动作行程很短，弹簧预紧力的设计已经抵消了阀芯自重带来的压力偏差，在实际病房部署时，可以根据管路的走向灵活调整安装位置，不需要额外预留操作空间，日常巡检只需要确认阀体外观无破损、接头无漏气即可，没有复杂的维护要求。

从功能冗余的角度考虑，该阀的压力阈值在出厂时就做了固定校准，不需要现场人员手动调整，避免人为误调导致泄压值不符合临床要求，整个结构没有可拆卸的小零件，不会出现零件脱落掉入回路造成气道异物的风险，所有边角位置都做了圆角处理，安装和拆卸时不会划伤医护人员的手套或者皮肤。在实际的回路测试中，当送气流量达到最大临床常用值时，该阀的压力损失不到0.2kPa，完全不会影响正常的通气参数监测，而当压力超过阈值时，泄放流量可以满足主机最大输出流量下的快速泄压要求，不会出现压力持续攀升的情况，真正实现了被动安全防护的作用，作为呼吸回路的最后一道机械防护屏障，有效补充了主机电子防护的不足，降低临床使用中的设备风险。
