角式法兰连接进料止回阀结构设计

　　在流体输送管路系统中，止回阀是避免介质反向回流、保护上游动力设备与工艺管路安全的核心控制元件，这款角式结构的进料止回阀，主要适配垂直进料、侧向出料的管路排布场景，常见于化工流体输送、水处理管路、中小型液压动力回路以及洁净流体进料工位，能够在泵组停机、管路压力波动时自动截断反向流路，避免介质倒灌引发的叶轮反转、管路介质污染、前端计量设备损坏等工程问题。从结构设计逻辑来看，这款止回阀采用角式流道布局，区别于直通式止回阀的同轴流道设计，进出口呈90度垂直排布，能够在管路转向位置直接完成安装，无需额外配置90度弯头转接，既减少了管路连接的密封点位，也能压缩管路排布的整体占用空间，尤其适合安装空间局促、管路需要转向的设备集成工位。

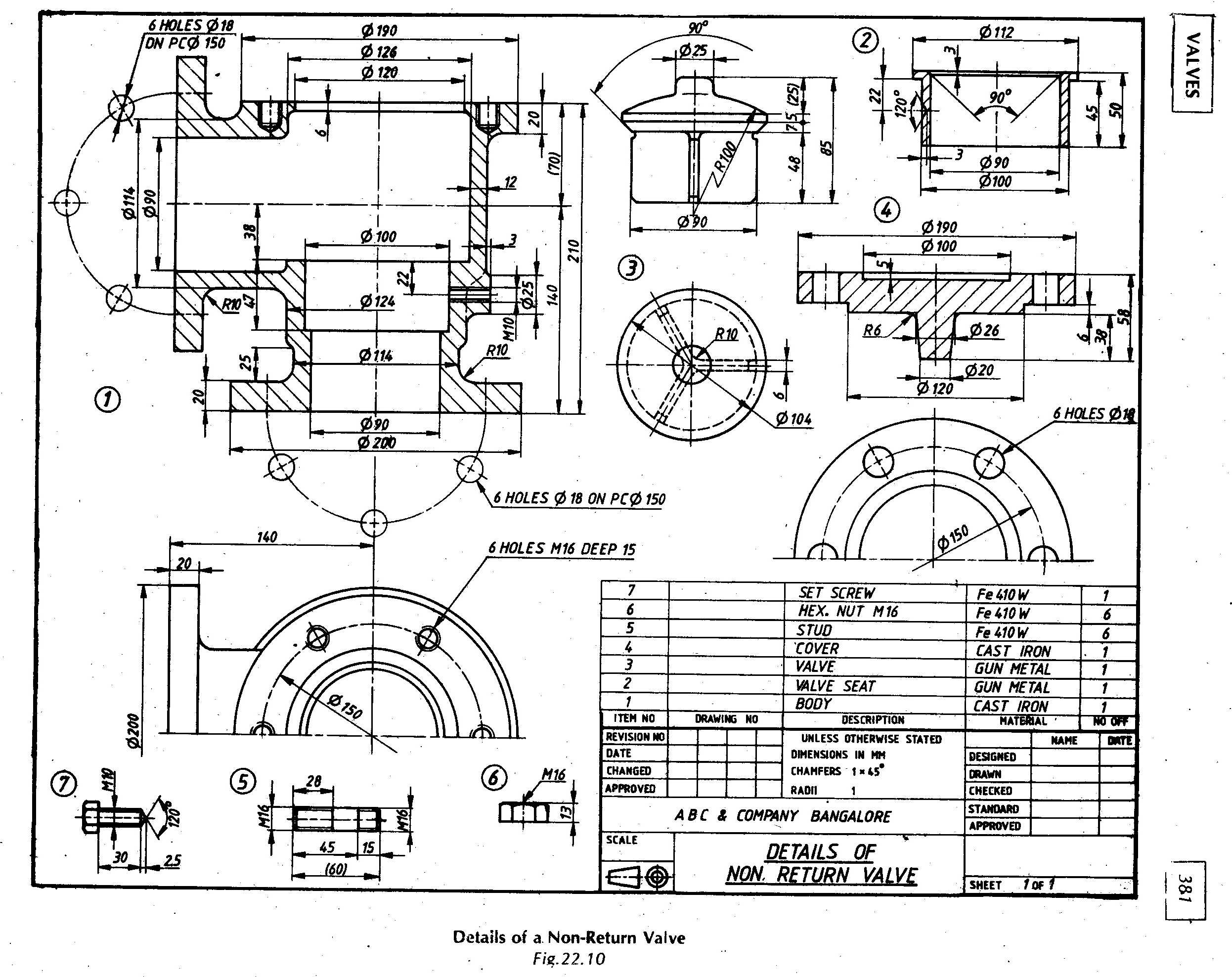

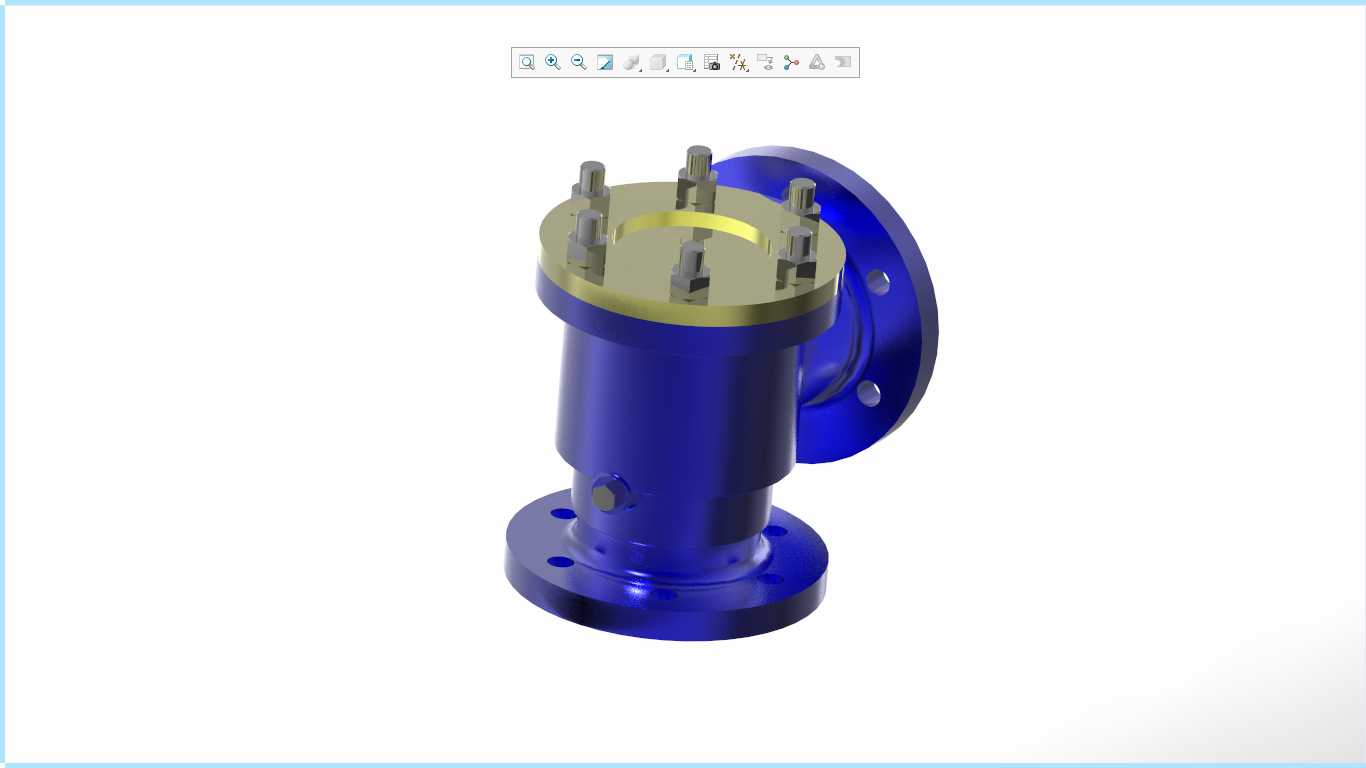

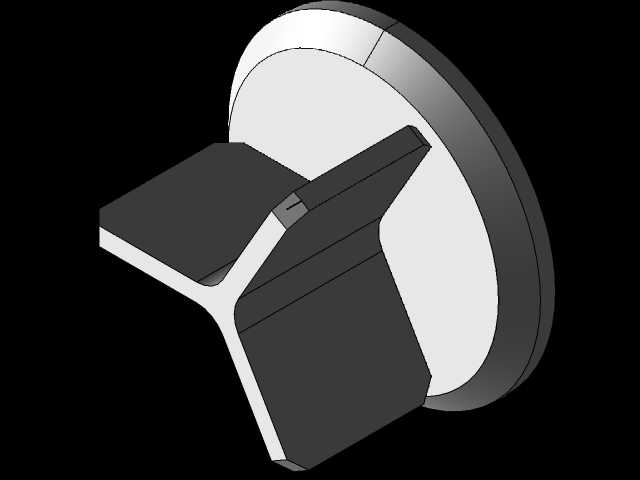

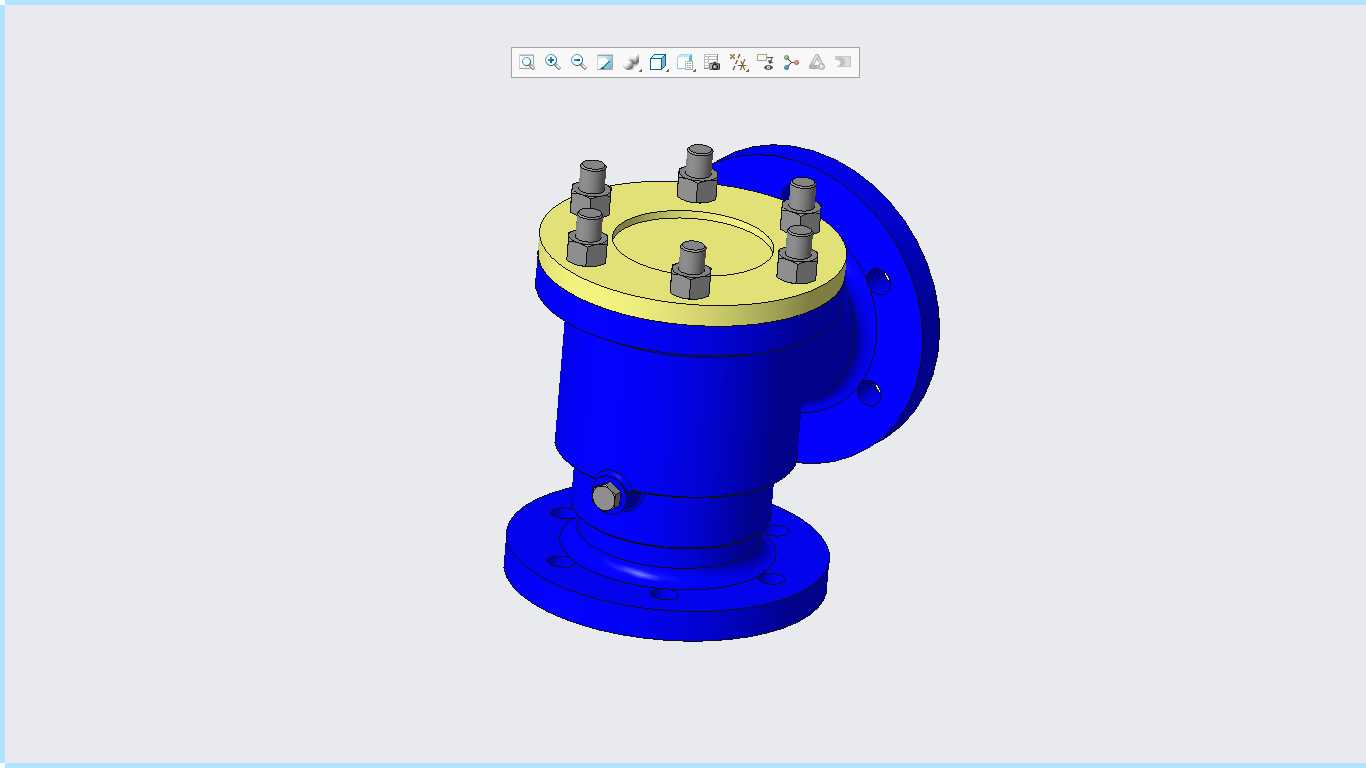

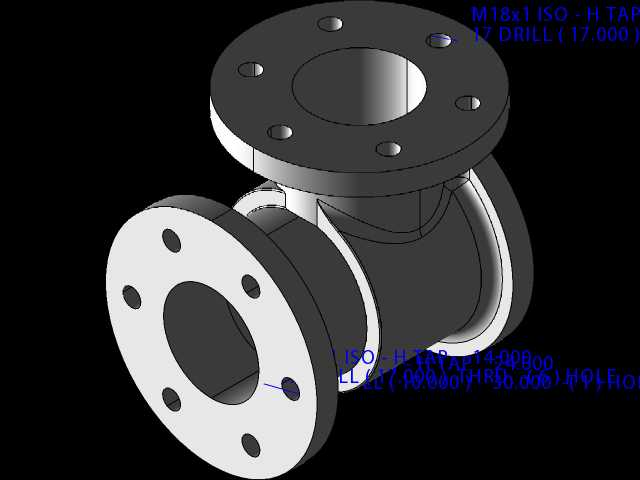

　　阀体主体采用圆柱形筒体结构，上下两端均设置法兰连接结构，侧方出口同样采用标准法兰对接形式，所有法兰端面均预留均匀分布的螺栓过孔，安装时可通过螺栓配合密封垫片完成与管路的刚性连接，连接强度可靠，能够承受中低压工况下的管路压力波动，密封面贴合均匀，不易出现介质渗漏问题。阀内部的止回启闭组件采用升降式结构设计，介质正向流动时，流体压力克服阀瓣自重与复位弹簧预紧力，将阀瓣顶起，流道完全导通，介质可从下端进料口进入阀体腔室，从侧方出料口稳定输出；当上游介质压力下降、出现反向流动趋势时，反向介质压力配合复位弹簧的弹力，会快速推动阀瓣回落至阀座密封面，直接截断流道，整个启闭过程无需额外人工或电控干预，完全依靠管路介质自身压力差完成动作，响应速度快，工作可靠性高，无需额外配置控制线路与驱动装置，后期维护成本更低。

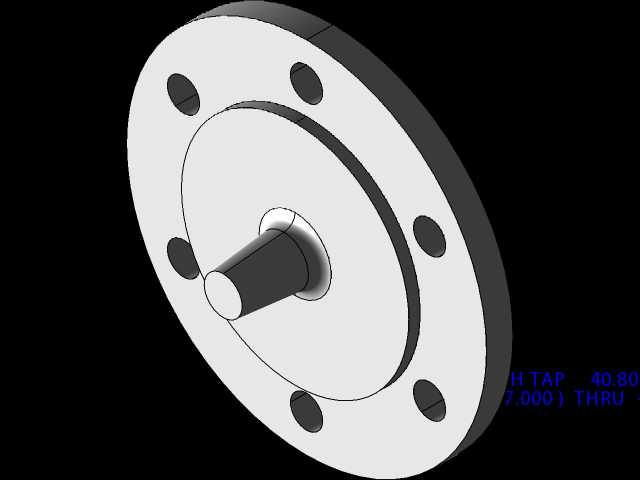

　　在安装边界设计上，这款止回阀的下端进料法兰与侧方出料法兰的端面距离、螺栓孔分布圆直径、法兰厚度均匹配常用的中低压管路法兰标准，设计选型时无需额外定制转接法兰，可直接与同通径的标准管路法兰对接；阀体顶部设置带螺栓紧固的阀盖结构，阀盖与阀体之间采用端面密封，顶部均布的紧固螺栓能够提供足够的压紧力，保证阀腔的密封性能，同时在后期需要检修内部阀瓣、密封件时，只需拆卸顶部阀盖的紧固螺栓即可完成内部组件的更换，无需将整个阀体从管路上拆卸下来，大幅降低现场检修的工作量。

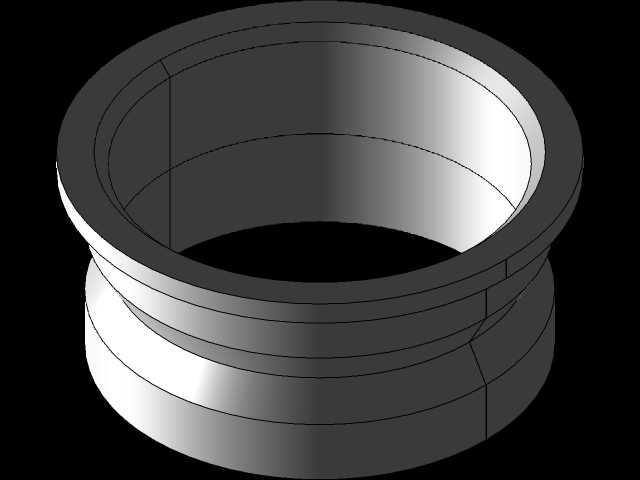

　　从流道设计细节来看，阀体内腔的流道做了圆弧过渡处理，没有突兀的直角转折，能够减少介质流经阀体时的局部阻力损失，降低管路系统的动力损耗，同时也能避免介质中的固体杂质在流道拐角处沉积卡滞，降低阀瓣卡涩无法正常启闭的风险。阀瓣的导向结构设置在阀体上部的腔室内，导向间隙经过合理匹配，既能够保证阀瓣升降动作的同轴度，避免阀瓣偏斜导致密封面贴合不严，也能避免间隙过小引发的杂质卡滞问题，适配含有少量固体颗粒的流体输送工况。这款止回阀的结构设计充分考虑了工程现场的安装、使用、维护全流程需求，没有冗余的结构设计，整体结构紧凑，重量控制合理，既可以独立安装在管路上作为单向止回元件使用，也可以集成集成到阀组、流体控制设备内部作为进料防倒灌组件使用，适配多种中低压流体输送场景的使用需求。
