呼吸机配套呼气气路切断截止阀结构

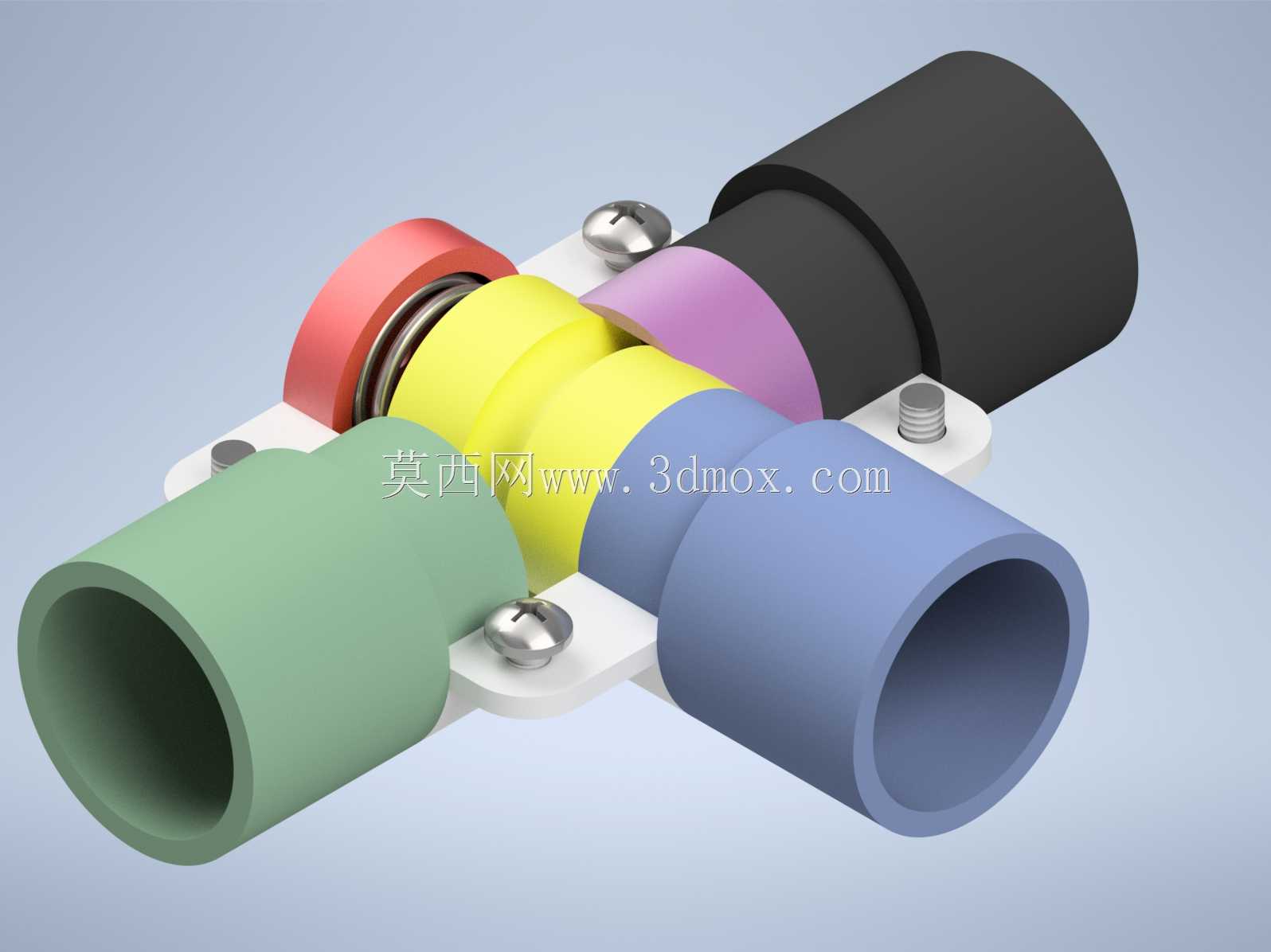

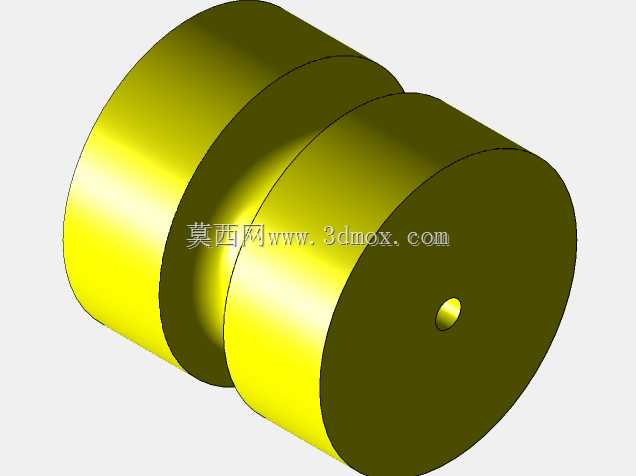

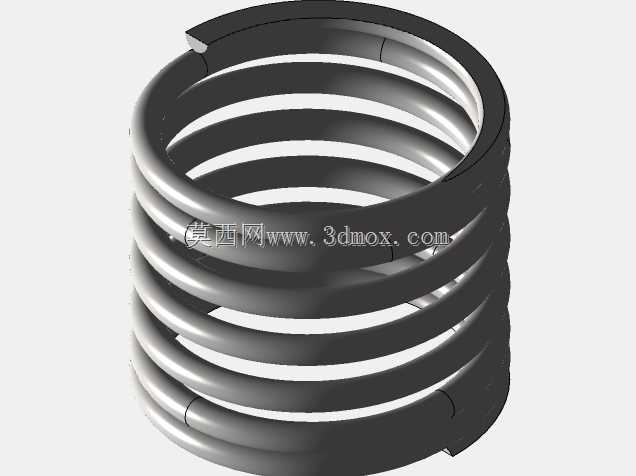

　　在有创呼吸机的临床使用场景中，呼气端的压力控制直接关系到通气安全，这款截止阀正是为呼气管路超压切断场景设计的专用气路元件，适配内径1英寸的标准呼吸导管，安装位置要求尽可能靠近气管插管端，缩短超压响应的气路延迟，避免高压气流直接冲击患者气道造成气压伤。从结构设计逻辑来看，这款阀采用活塞式截止结构，核心动作依赖内置弹簧的预紧力与气路压力的动态平衡，静态下弹簧处于放松状态，呼气孔保持常开，不影响患者正常呼气过程的气路通畅；当呼吸机检测到呼气流量异常下降，或是设备进入强制通气模式，呼气管路压力持续升高超过4cmWC的阈值时，活塞会在气压作用下压缩弹簧，带动密封结构关闭呼气孔，切断呼气管路与患者端的连通，保障吸气相的正压建立，辅助患者完成吸气动作。

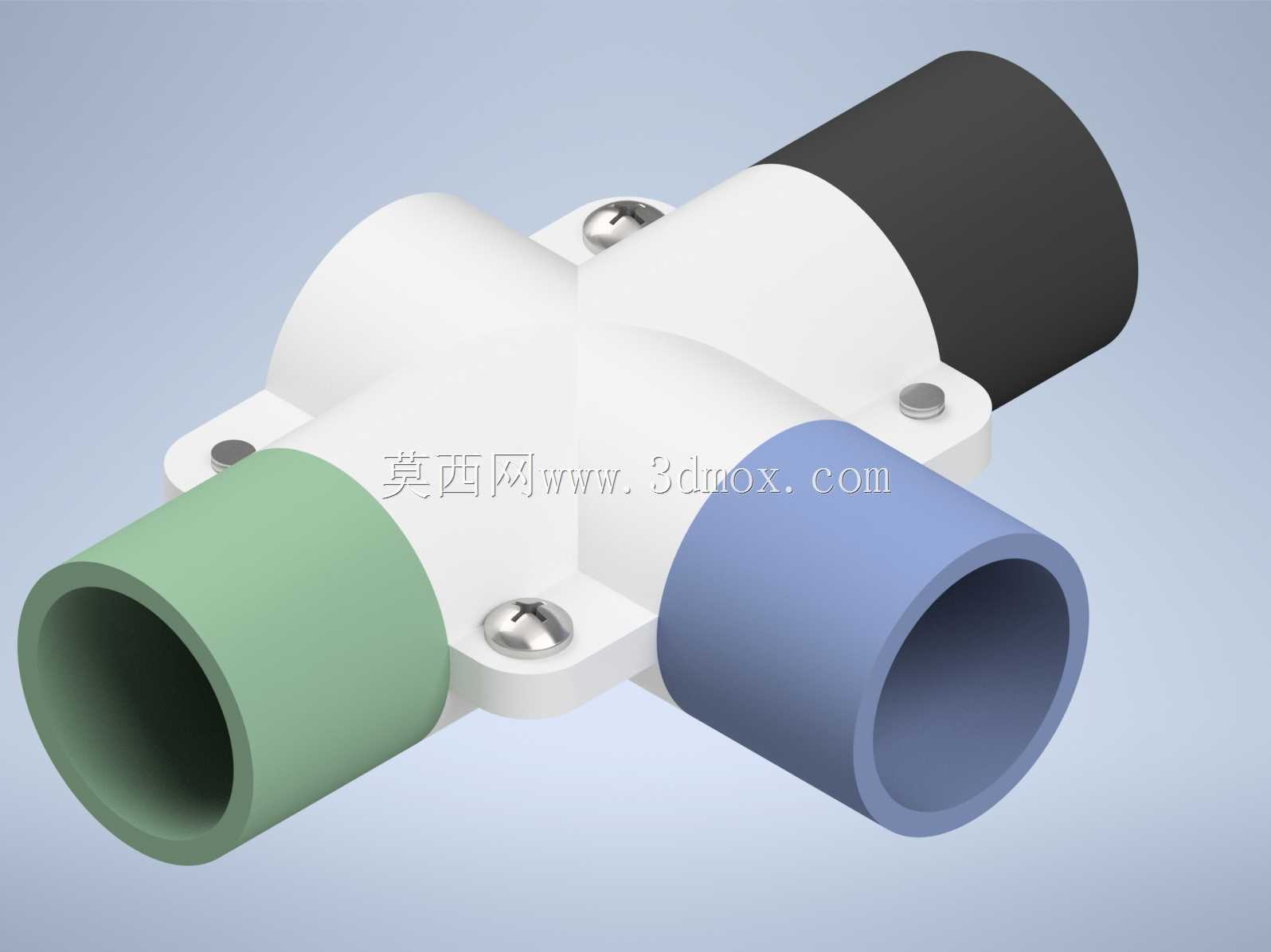

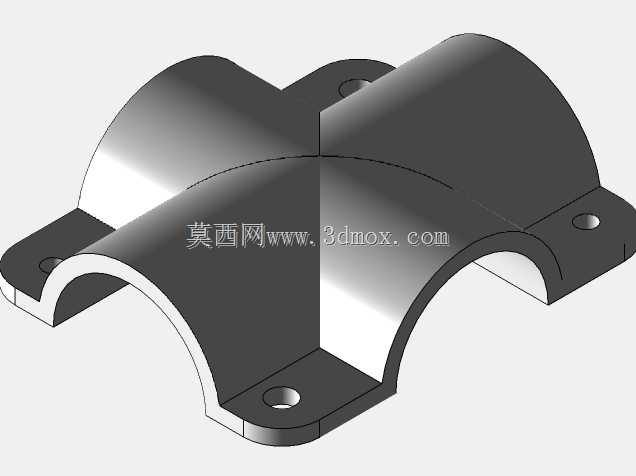

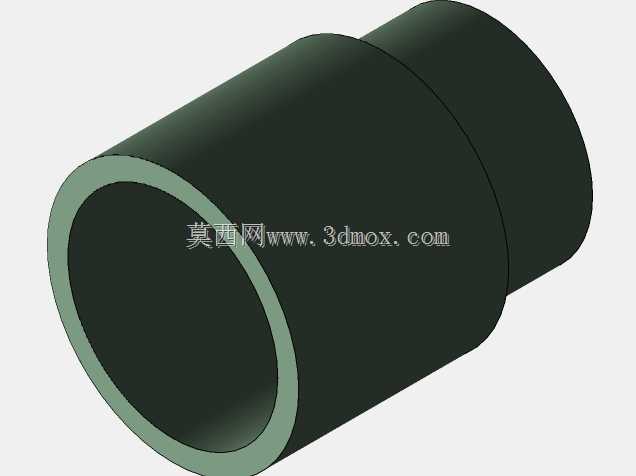

　　当肺内压力与吸气管路压力达到平衡状态后，呼吸机切断供气气流，呼气管路内的剩余压力会通过专用压力释放孔完成泄压，待管路压力回落至安全阈值后，弹簧推动活塞复位到静止位置，呼气孔重新打开，恢复呼气通路，完成一个完整的通气循环。从安装边界来看，这款阀采用分体式夹板固定结构，两侧设置带安装孔的固定耳片，通过两颗紧固件即可完成在设备支架或管路排布板上的固定，不需要额外设计复杂的安装基座，适配呼吸机内部紧凑的气路排布空间；气路两端采用直插式对接结构，分别匹配吸气端与呼气端的标准导管尺寸，接口处做了圆弧过渡处理，避免插管时刮损导管内壁造成漏气，同时减少气路变径带来的气流阻力，降低通气过程中的气流噪声。

　　设计上采用一次性使用的定位思路，整体结构没有可拆解的维护部件，所有运动部件的配合间隙都做了公差收敛，避免长期使用后弹簧疲劳、密封件磨损带来的压力阈值漂移，降低临床使用中的交叉感染风险与设备故障概率。从气路性能设计来看，活塞的运动行程经过精准核算，在4cmWC的触发压力下可以完成全行程关闭，响应延迟控制在毫秒级，不会出现压力超调后阀门滞后关闭的问题；压力释放孔的通径经过匹配计算，泄压速率不会过快造成患者气道压力骤降引发的不适，也不会过慢导致呼气切换延迟，影响通气节奏的匹配。

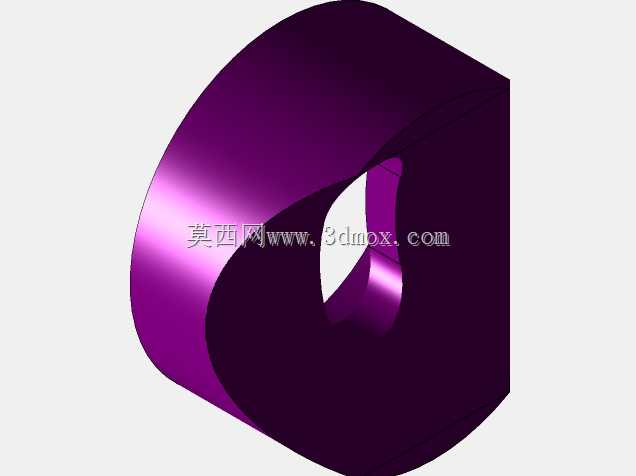

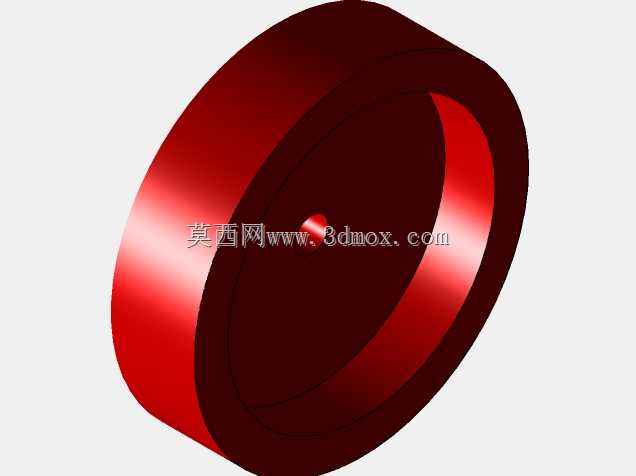

　　阀体外部的不同色段结构并非装饰设计，而是用于装配过程中的防错识别，不同颜色对应不同的功能区段，生产装配时可以快速识别各段的对接顺序，降低装配错装率，同时也方便临床使用前快速检查阀门的安装方向是否正确，避免反向安装导致气路逻辑失效。固定耳片上的安装孔做了沉台设计，紧固件安装后头部不会突出于阀体表面，避免在紧凑的设备内部与其他管路、线束发生干涉，整体外轮廓没有尖锐棱角，所有边角都做了圆角处理，装配和更换过程中不会划伤操作人员手套或损坏周边管路。这款阀的功能逻辑完全匹配有创呼吸机的通气时序要求，不需要额外的电控信号驱动，纯靠机械结构与气路压力的平衡完成动作，可靠性远高于电控式截止阀，不会因为断电、信号故障出现误动作，在急救转运呼吸机、ICU重症呼吸机等场景下都能适配，尤其是在没有持续稳定供电的院前急救场景中，纯机械结构的压力响应特性可以保障通气过程的安全，不需要依赖额外的控制单元即可完成超压切断与复位的完整动作。
