步态支撑辅助膝关节外骨骼结构设计

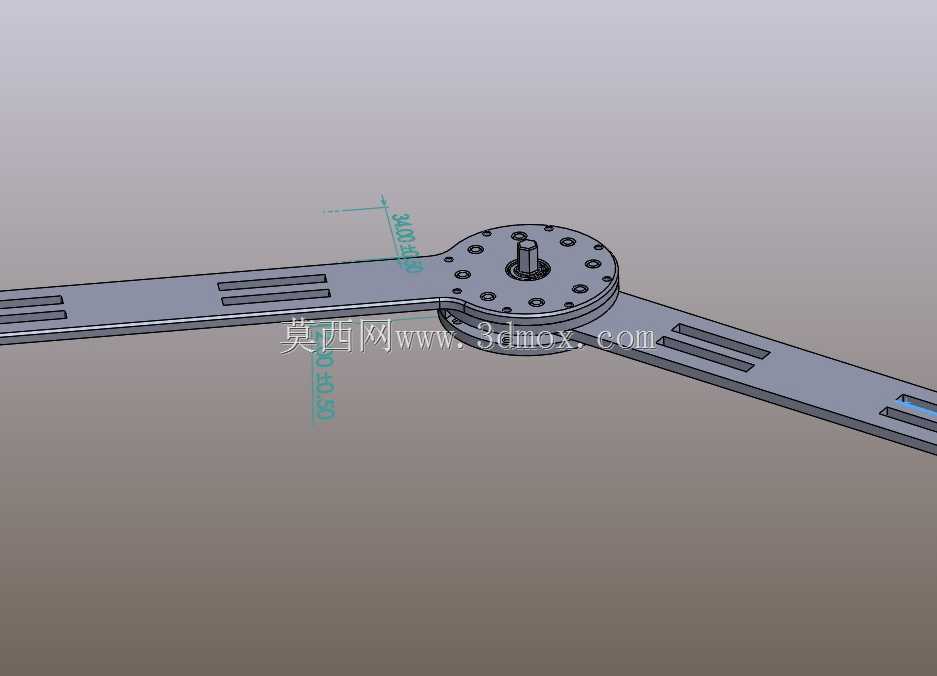

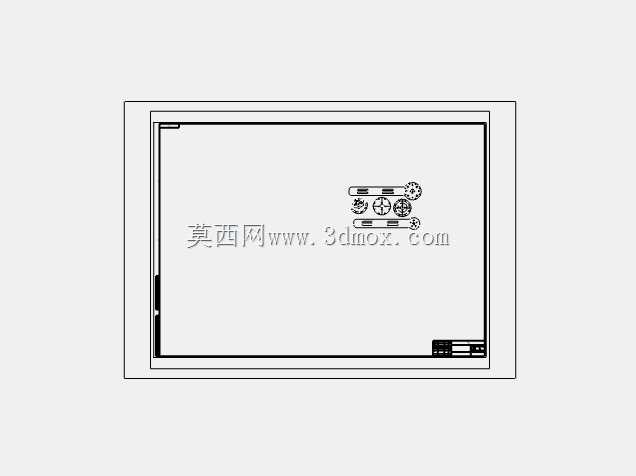

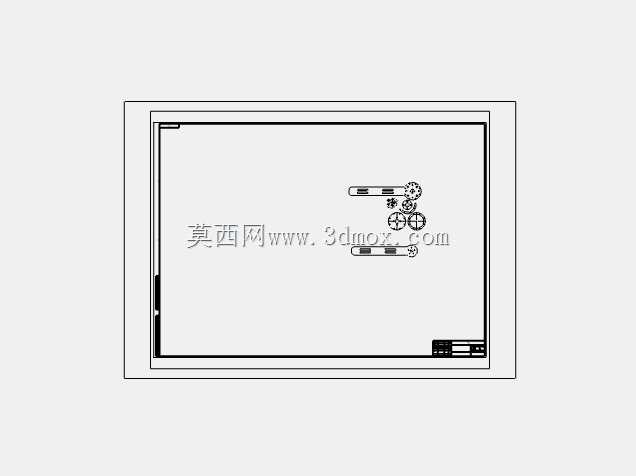

在下肢行动障碍人群的日常行动辅助场景中，膝关节作为下肢承重与屈伸运动的核心关节，其助力装置的结构合理性直接决定了穿戴者的使用体验与实际助力效果。这款辅助膝关节外骨骼的结构设计，完全围绕人体膝关节的自然运动轨迹展开，没有采用生硬的刚性铰接结构，而是在转动副处预留了适配人体膝关节瞬时转动中心变化的微调间隙，避免穿戴过程中出现关节卡滞、软组织挤压的问题。从实际使用场景出发，该装置主要面向下肢肌力不足、膝关节炎导致行动受限的人群，在行走摆动阶段提供定向扭矩辅助，抵消部分下肢自重与运动阻力，减少穿戴者自身的肌肉负荷。

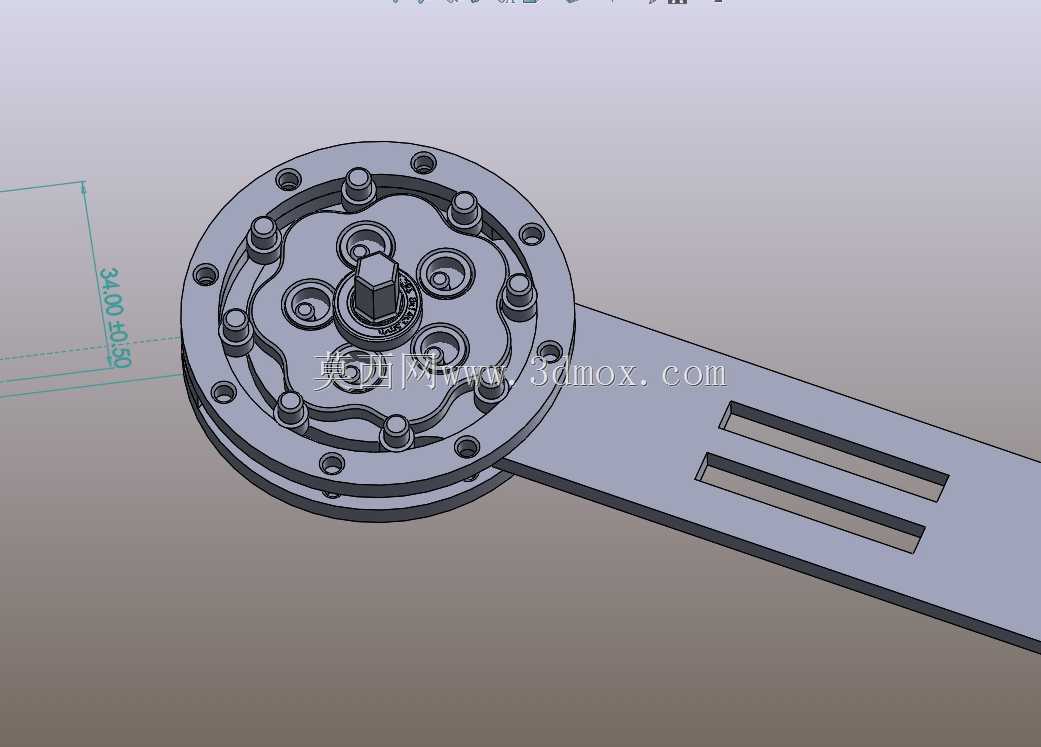

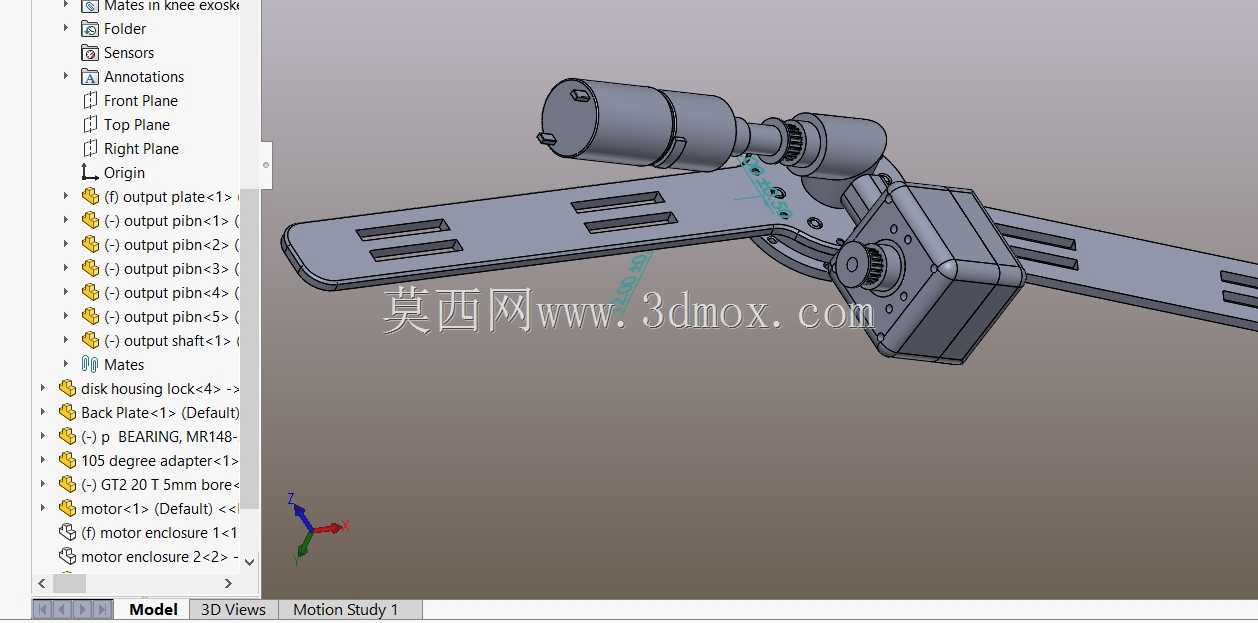

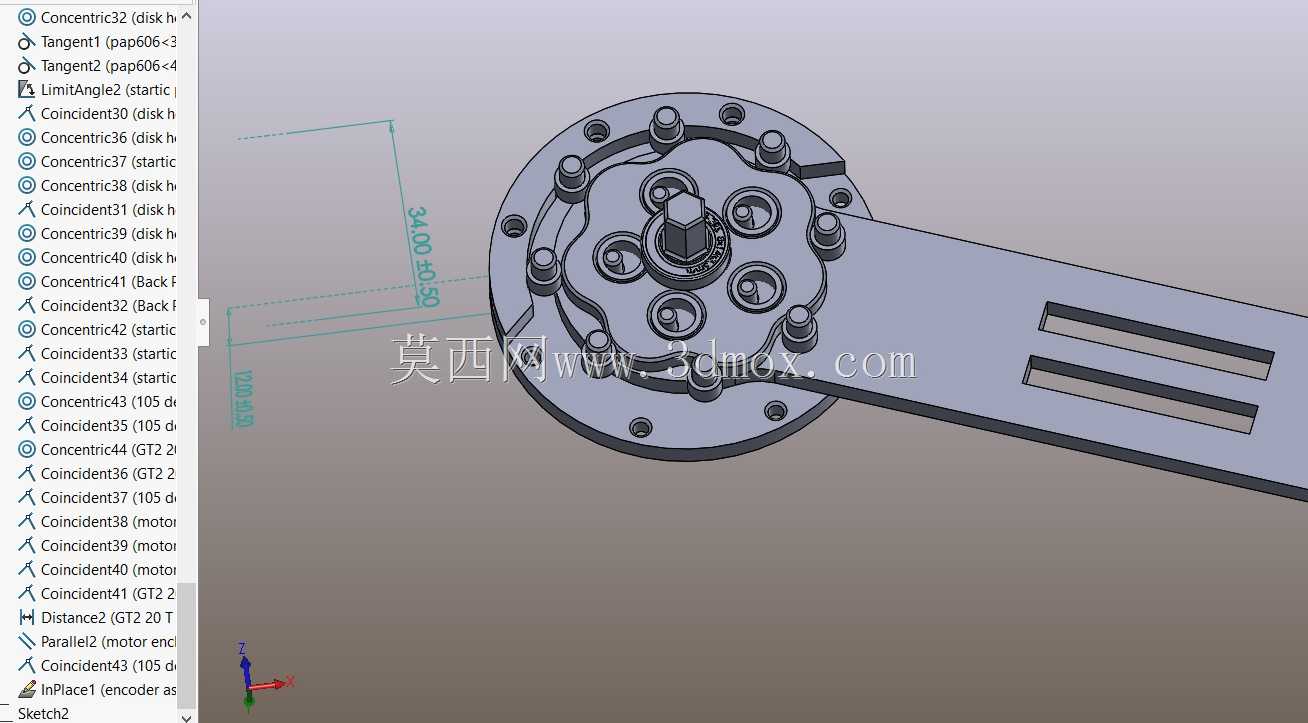

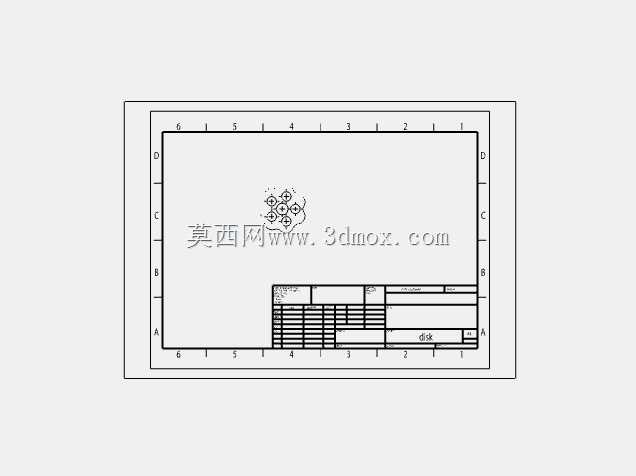

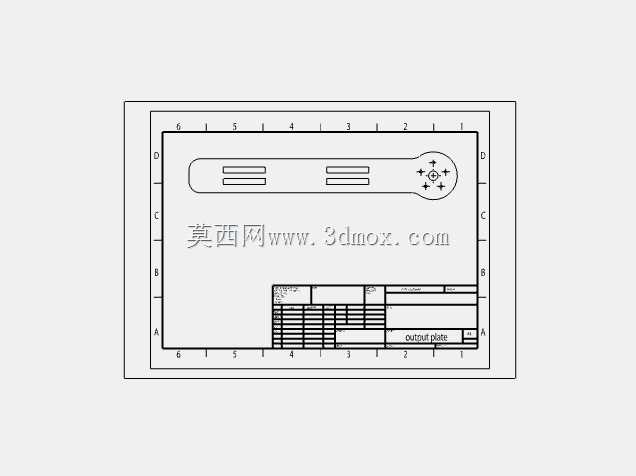

设计阶段首先锁定了适配人群的身体参数边界，对应身高170-190cm、体重70-100kg的成年使用者，整体结构的绑带安装位预留了±5cm的调节余量，大腿、小腿段的支撑臂长度可根据使用者腿长进行无级调整，适配不同腿型的穿戴需求。驱动端采用集成式无绳螺丝刀电机搭配定制8:1摆线齿轮箱的组合，这种选型并非追求极致的动力输出，而是匹配人体行走时膝关节的实际运动参数：摆动阶段输出35牛米扭矩，对应输出转速约29转/分，刚好契合行走过程中膝关节3弧度/秒的正常运动速度，不会出现助力过猛导致步态失真的问题。电机本体集成行星齿轮箱，自身输出扭矩5牛米、转速260转/分，经过摆线齿轮箱的减速增扭后，动力输出曲线更平缓，没有突然的扭矩冲击，适配日常平地行走的助力节奏。

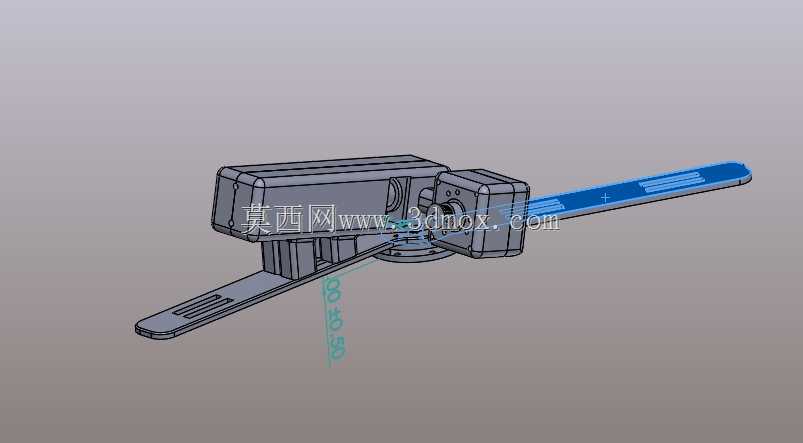

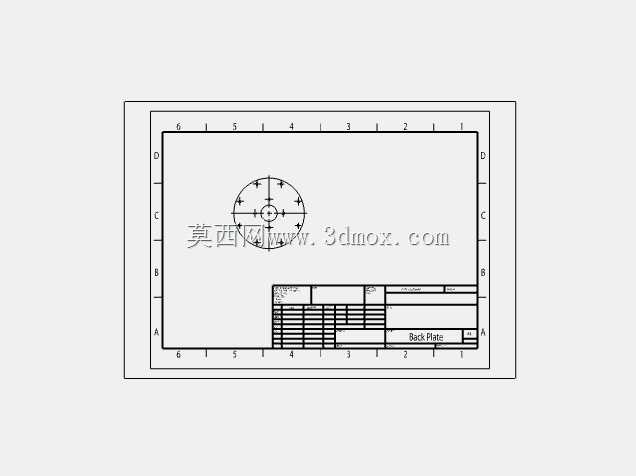

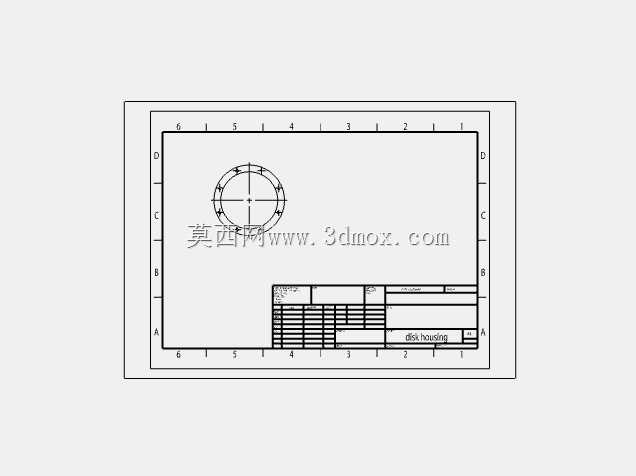

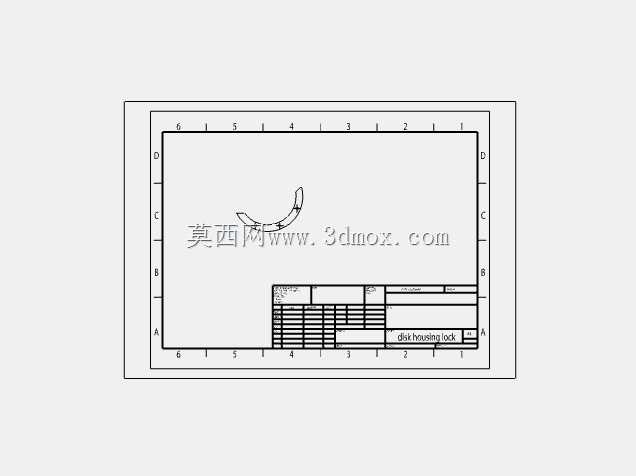

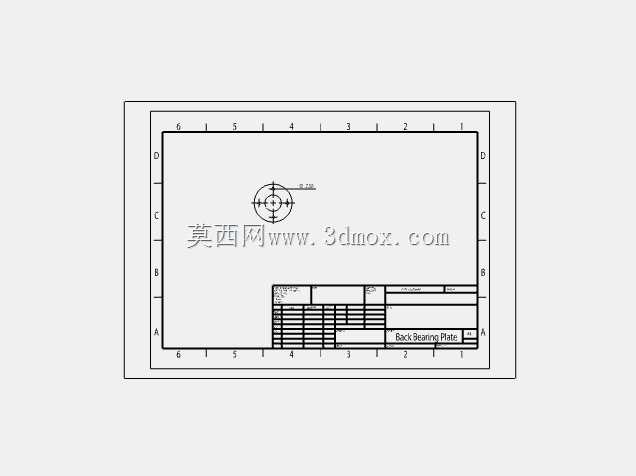

结构材质方面，整体承载框架采用7075铝合金加工成型，这种材料的比强度高，在保证结构刚性的前提下能有效控制装置自重，减少穿戴者的额外负重。所有受力铰接点都经过静态应力分析验证，在1.5倍额定载荷的工况下，结构最大变形量控制在0.2mm以内，不会出现结构屈服、铰接松旷的问题。外形设计上，驱动模块与传动结构全部集成在膝关节侧方的封闭壳体内，没有突出的尖锐棱角，避免穿戴过程中剐蹭衣物或者磕碰周边物体，大腿与小腿段的支撑臂采用贴合人体腿部曲线的弧形设计，绑带固定位设置了软性衬垫安装槽，减少长时间穿戴对皮肤的压迫。

安装边界上，该装置不需要对使用者腿部进行有创固定，全部通过可调式绑带与腿部贴合，膝关节转动中心与人体膝关节的屈伸中心对齐误差控制在3mm以内，避免运动过程中产生额外的剪切力损伤关节。结构设计时充分考虑了日常穿戴的兼容性，整体厚度控制在85mm以内，穿戴后不会影响正常的裤装穿着，也不会在行走过程中与对侧腿部产生干涉。传动结构的润滑部位全部采用密封式设计，日常使用不需要频繁加注润滑脂，维护成本更低。从结构设计的角度看，这款外骨骼没有堆砌复杂的传感器与控制模块，而是通过纯机械结构的参数匹配实现基础的步态助力，结构可靠性更高，适合长时间日常穿戴使用，也为后续的智能化升级预留了传感器安装位与走线空间，可根据需求加装角度传感器、力传感器实现更精准的助力控制。
