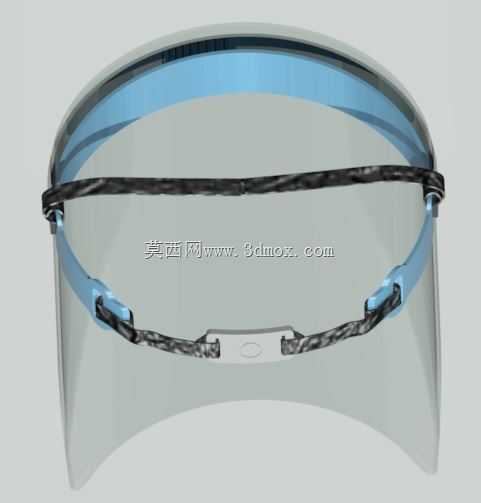

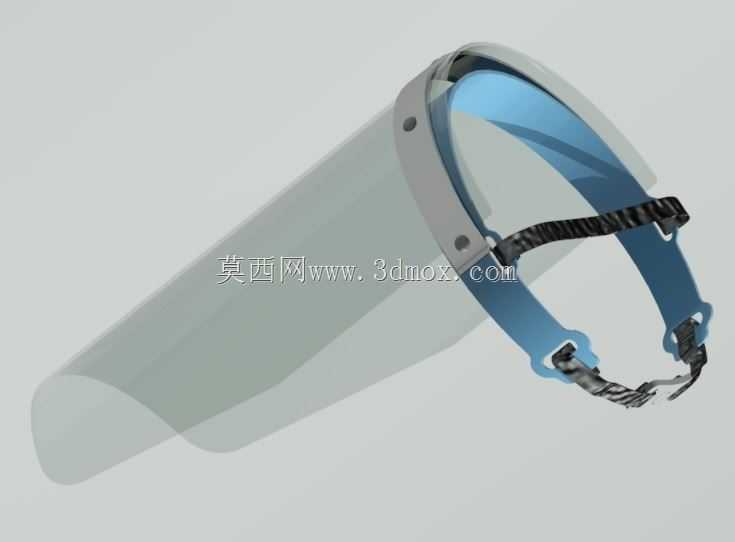

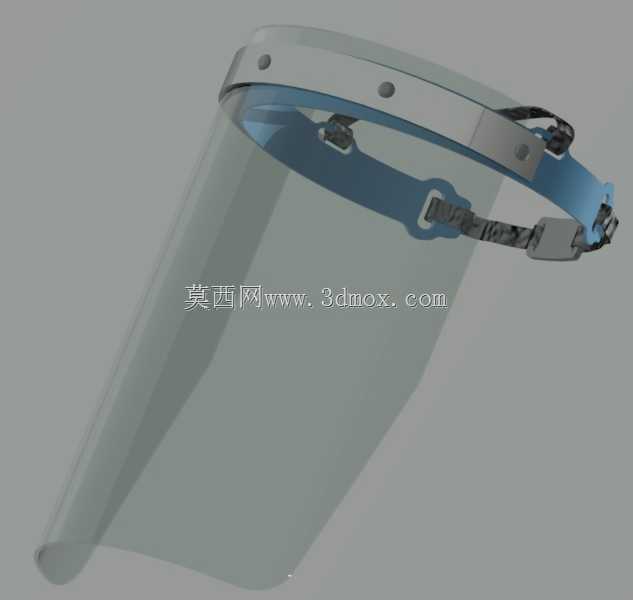

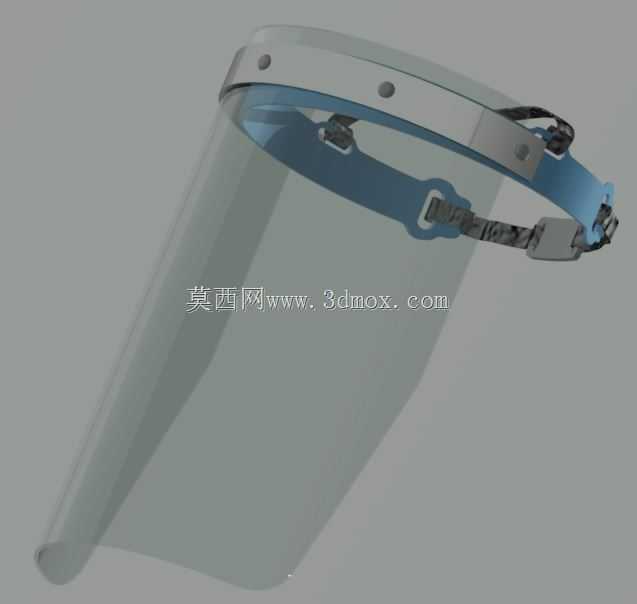

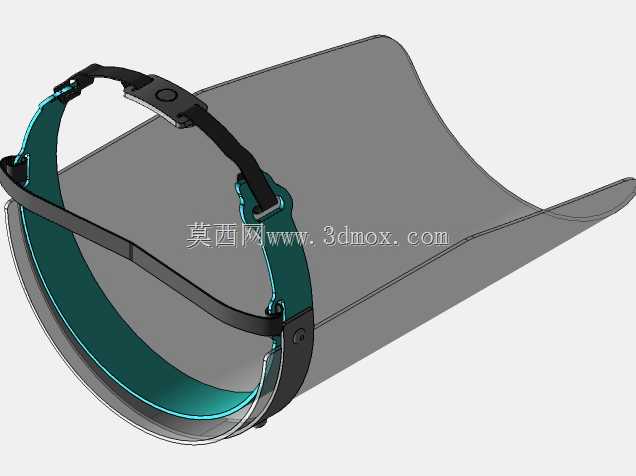

头戴式透明防护面屏结构设计

这款头戴式防护面屏的结构设计，核心围绕一线作业场景的实际防护需求展开，在做三维结构拆解时首先要明确其核心应用边界——这类面屏主要覆盖机械加工飞溅碎屑阻挡、实验室化学试剂泼溅防护、低烈度粉尘作业面部隔离、日常公共场景飞沫阻隔等多个使用场景，不同场景对面屏的结构强度、透光率、佩戴贴合度的要求存在明显差异，建模过程中需要针对这些差异做结构冗余设计，避免单一结构无法适配多场景使用需求。

从功能特性来看，面屏主体采用高透PET或PC材质的弧形透明片，弧度设计并非随意做曲面拉伸，而是要匹配人体面部正面轮廓曲率，在保证视线无遮挡的前提下，让透明片下缘覆盖至下颌位置，两侧延伸至太阳穴区域，上缘贴合头戴支架的固定卡槽，形成从额头到下颌的完整正面防护屏障，避免碎屑、液体从面屏与面部的间隙进入。透明片的厚度控制在0.8-1.2mm区间，过薄会导致受冲击时易变形碎裂，过厚则会增加整体重量，长时间佩戴造成颈部负担，同时厚度偏差会直接影响透光率，容易产生视物变形的问题，建模时需要严格控制片材的均匀壁厚，避免局部厚薄差导致的光学畸变。

头戴固定部分采用双组分结构设计，与额头接触的支撑圈采用半硬质工程塑料材质，内侧贴合泡棉垫层，泡棉的厚度设置为8-10mm，一方面可以缓冲面屏受冲击时的作用力，另一方面可以吸收额头部位的汗液，避免汗液滑落至眼部影响作业，同时泡棉的压缩回弹率需要控制在合理区间，保证不同头围的使用者佩戴时都能贴合额头，不会出现压痕或者松动滑落的问题。后侧的固定绑带采用可调节松紧的弹性织带，织带宽度设置为20mm，过窄的绑带会在头部后侧产生明显的勒压感，长时间佩戴容易造成不适，绑带与支撑圈的连接位置采用旋转卡扣结构，允许使用者根据自身头型调整绑带的固定角度，适配不同头围、不同佩戴场景的需求，比如佩戴安全帽、近视眼镜的使用者，可以通过调整卡扣角度让面屏与面部保持合适的间隙，避免压迫眼镜架或者安全帽帽檐。

连接透明片与头戴支架的固定结构采用多点位铆钉连接，在面屏上缘均匀设置4个固定点位，每个点位的铆钉都做沉头处理，避免铆钉凸起刮擦帽檐或者头发，同时固定点位的位置避开使用者的主视线区域，不会对视野造成遮挡。结构设计时特意预留了面屏的翻转间隙，允许使用者在不需要完全摘除面屏的情况下，将透明片向上翻转至头顶位置，临时暴露面部进行短时间的操作，翻转结构的阻尼设置经过反复校核，既不会因为阻尼过小导致面屏自行滑落，也不会因为阻尼过大造成翻转操作困难，翻转到任意角度都能保持位置固定，不会随意晃动。

从安装边界尺寸来看，这款面屏的整体宽度控制在220mm，高度控制在200mm，弧形面屏的曲率半径为180mm，这个尺寸范围可以覆盖绝大多数成年人的面部轮廓，不会出现两侧防护不足或者宽度过大卡到耳部的问题。头戴支撑圈的调节范围为520mm-640mm头围，适配绝大多数成年使用者的头型尺寸，不需要额外定制不同尺寸的版本，降低生产与选型的复杂度。面屏与面部的间隙控制在30-40mm，这个间隙足够容纳普通框架眼镜、医用口罩等常见佩戴物，不会出现佩戴面屏后无法同时使用其他防护用品的问题，同时间隙大小也经过气流模拟验证，不会因为间隙过小导致面屏内侧起雾影响视线，配合透明片内侧的防雾涂层处理，可以在温差较大的环境下保持视野清晰。

建模过程中需要重点关注各个活动部件的干涉问题，比如绑带调节时的活动范围、面屏翻转时的运动路径，都要做运动仿真校核，避免部件之间出现卡滞或者磨损。额头支撑圈的弧度需要匹配人体额头的生理曲线，不能做成正圆形结构，否则会出现额头两侧压合过紧、中间位置贴合不严的问题，支撑圈的内侧边缘做圆角钝化处理，所有棱角位置都做R2以上的圆角，避免尖锐边缘划伤皮肤。透明片的下缘做微向后收的弧度设计，避免低头作业时面屏下缘剐蹭衣物或者胸前的作业工具，同时下缘位置做加厚包边处理，避免薄边割伤使用者的手部或者颈部。

在实际选型适配时，这类面屏可以单独作为面部防护用具使用，也可以搭配安全帽、隔音耳罩、防护口罩等其他防护装备组合使用，结构设计时预留了与安全帽帽檐的连接卡槽，不需要额外加装转接件就可以直接固定在标准安全帽上，适配工业作业场景的组合防护需求。面屏的透明片采用可更换设计，当透明片出现划痕、磨损、开裂等问题时，只需要拆除固定铆钉就可以更换新的片材，不需要更换整个头戴支架，降低长期使用的成本。固定绑带也采用可拆换结构，织带出现磨损、弹性下降时可以单独更换，延长整体结构的使用寿命。

从结构强度校核的角度，透明片部分需要能承受直径3mm的钢珠以10m/s速度的冲击不出现穿透，固定结构在受到同等冲击力时不会出现脱落、断裂的问题，建模时需要针对固定点位做应力集中分析，在铆钉连接位置做局部加厚处理，避免受冲击时固定点位开裂。头戴支撑圈的材质选用抗冲击ABS材质，在-10℃到45℃的使用温度区间内不会出现脆化、变软的问题，适配不同作业环境的温度条件，不会因为低温导致支撑圈断裂，也不会因为高温导致支撑圈变形松动。泡棉垫层采用闭孔发泡材质，不容易吸收液体，沾染污渍后可以直接擦拭清洁，不会因为吸收汗液或者化学试剂导致发霉、变硬，延长接触部件的使用寿命。
