可快拆式IMU滑块安装固定外壳结构

　　在惯性测量单元的实际部署场景中，很多测试、穿戴类应用都需要频繁在不同载体间切换IMU模块，传统的螺丝固定、粘接方案不仅拆装效率低，反复操作还容易磨损模块引脚、扯断接线，甚至因为每次安装位置的偏差带来测量数据的一致性误差，这款滑块式外壳结构正是针对这类痛点做的针对性设计。整个结构分为固定基座与滑块承载两部分，固定基座部分可预先安装在需要搭载IMU的各类载体上，比如鞋服测试用的穿戴基座、多工位测试台的固定点位、小型移动机器人的不同安装面，不需要每次拆装都对基座部分进行调整，基座内侧做了与滑块匹配的导向滑槽，滑槽边缘做了0.2mm的导入倒角，装配时不需要精准对位就能顺着滑槽将滑块推入到位，滑槽末端设置了微小的弹性卡合凸点，滑块推入到指定位置后会产生轻微的卡滞触感，不需要额外锁付螺丝就能实现轴向的限位固定，避免设备运动过程中滑块从基座中脱出。

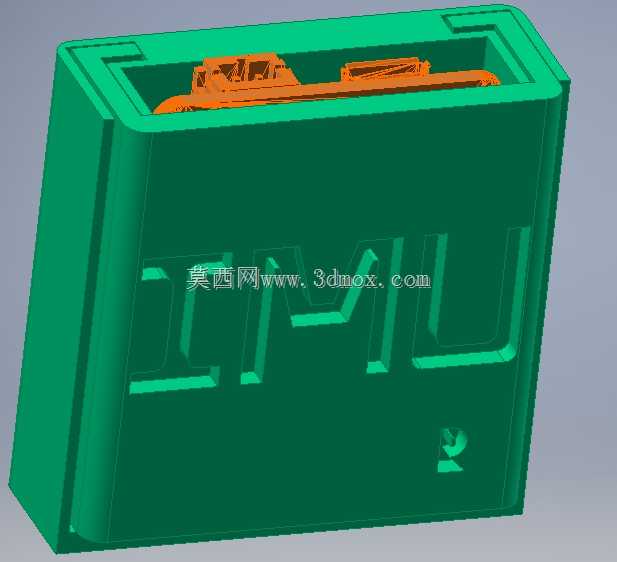

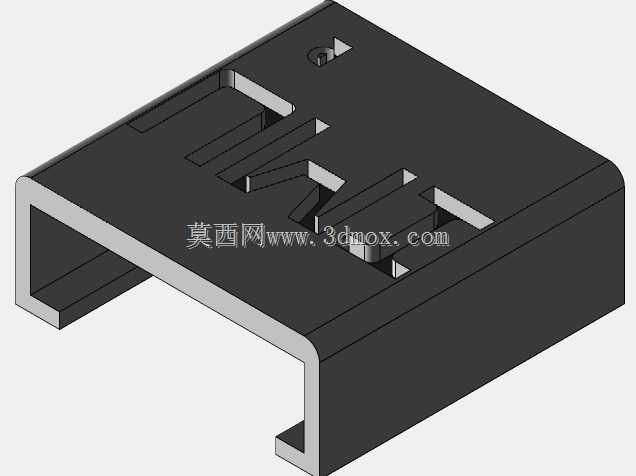

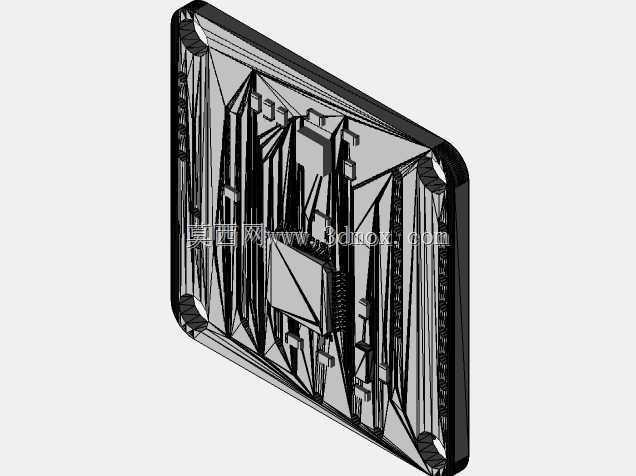

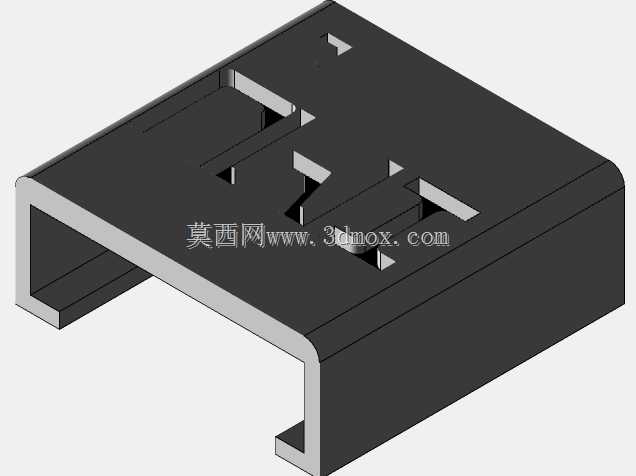

　　滑块部分作为IMU模块的直接承载件，内腔尺寸完全匹配对应规格的IMU电路板，内腔预留了0.3mm的间隙用于粘贴缓冲泡棉，抵消运动过程中的振动冲击对传感器测量精度的影响，滑块侧壁做了穿线缺口，方便IMU的通讯、供电线束从侧面引出，不会因为滑块推入基座时挤压线束造成接线松脱。外壳的外表面做了IMU字样的凹陷标识，方便安装时快速识别模块的朝向，避免装反导致的坐标轴方向错误，标识采用凹陷成型而非后期印刷，长期使用摩擦也不会出现标识模糊的问题。

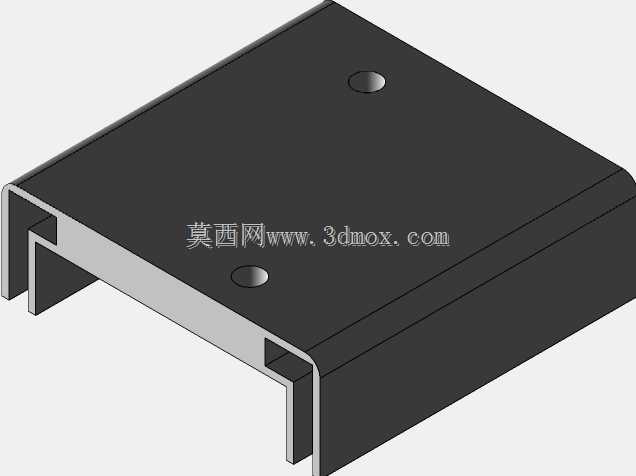

　　从安装边界来看，固定基座的外轮廓做了统一的安装孔位，孔位间距适配常用的M2螺丝安装规格，也可以通过背胶直接粘接在光滑的安装表面，基座的壁厚控制在1.5mm，既保证了足够的结构强度，不会因为日常的磕碰、拉扯出现开裂，也尽可能控制了整体的重量，不会给穿戴类、轻量化载体带来额外的负重负担。滑块与基座的配合间隙控制在0.1mm，既保证滑动过程顺畅无卡滞，也不会因为间隙过大导致安装后出现旷量，影响IMU的测量准确性。

　　这种模块化的拆分设计，让单个IMU模块可以快速在多个预装了基座的载体间切换，不需要每次都做接线、固定、校准位置的重复操作，大幅提升了多场景测试时的作业效率，同时滑块部分作为易损件，如果出现卡槽磨损、开裂的情况，只需要更换滑块部分即可，不需要拆卸固定基座，也能降低配件的更换成本。在实际的步态测试场景中，基座固定在测试鞋的对应位置，测试人员只需要将搭载IMU的滑块推入基座就能开始一组测试，测试完成后拔出滑块即可快速换到另一双预装了基座的测试鞋上，整个切换过程只需要几秒钟，不需要借助任何工具，也不会因为每次安装位置的差异导致步态数据的采集基准出现偏差。在小型机器人的多点位测试场景中，可以在机器人的不同测试点位预先安装基座，测试时快速将IMU滑块移动到不同点位采集振动、姿态数据，不需要反复拧螺丝固定模块，也避免了螺丝反复拆装对机器人安装面造成的螺纹滑牙问题。结构的所有棱角位置都做了R0.5的圆角处理，没有尖锐的边角，在穿戴使用场景中不会勾挂衣物、划伤皮肤，外壳的内部没有多余的加强筋凸起，避免顶住IMU电路板上的元器件造成电路板变形，影响传感器的测量精度。
