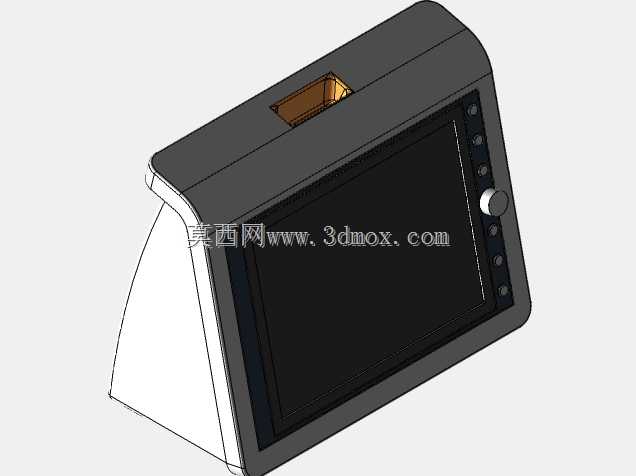

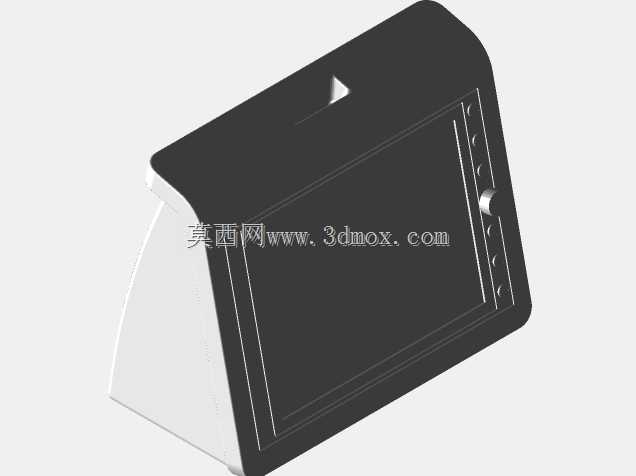

飞利浦桌面式显示终端结构三维建模

项目分类:通讯工具类 发布时间:2025-12-18 ID:1094447
  • 飞利浦桌面式显示终端结构三维建模
  • 飞利浦桌面式显示终端结构三维建模

  这款桌面式显示终端的三维结构设计,首先要兼顾桌面办公、小型工位监控、嵌入式工控点位的多场景适配需求,日常使用中既可以作为普通办公电脑的显示输出端,也能搭载在小型设备操作台面上作为状态监控界面,甚至可以改装后嵌入自助服务终端的操作面板区域,适配场景覆盖了普通办公、车间工位、商用自助设备三类常见的使用环境。从实际功能落地的角度出发,设计时首先考虑了屏幕的可视角度调节结构,底座与屏幕背板的连接部位预留了阻尼转轴的安装空间,转轴的转动角度范围覆盖了-5度到25度的俯仰调节区间,能够适配不同身高使用者的坐姿视线高度,避免长期低头或抬头查看屏幕造成的视觉疲劳,同时转轴的阻尼力矩经过匹配计算,调整角度后不会出现屏幕自行下坠的问题,也不需要额外的锁止结构就能固定在任意调整位置。

  外形尺寸的设定上,屏幕主体的宽度控制在220mm范围内,高度控制在160mm,整体厚度最薄处为12mm,底座的支撑面长度为180mm,宽度为120mm,这个尺寸边界既能够保证7英寸显示面板的安装空间,也能让设备放置在宽度仅200mm的小型工作台面上不会超出边界,不会占用过多的操作空间,适合空间紧凑的工位使用。结构设计的思路上,屏幕前框采用了窄边框的设计思路,边框宽度控制在8mm,在有限的外形尺寸下尽可能扩大显示区域的可视面积,前框与后壳的连接采用了卡扣加螺丝的组合固定方式,卡扣分布在边框的四个侧边,每边设置3个卡扣位,实现装配时的初步定位,再在后壳的四个角位置设置M2的螺丝固定柱,最终锁紧后能够保证前后壳的配合缝隙均匀,缝隙宽度控制在0.2mm以内,既不会出现外观面的段差,也能满足日常使用中的结构强度要求,避免轻微磕碰就出现壳件开裂的问题。

  侧边的功能按键布局在屏幕右侧的边框区域,一共设置了5个实体按键,分别对应电源开关、菜单选择、参数加减、确认功能,按键的凸起高度为1.5mm,按压行程为0.8mm,按键与壳体的配合间隙控制在0.15mm,既不会出现按键卡滞的问题,也能避免间隙过大进灰的情况,按键下方预留了电源接口、信号输入接口的安装位,接口的开口位置距离底座支撑面的高度为30mm,能够保证插接数据线的时候不会被桌面遮挡,插拔操作不需要抬起设备就能完成。底座的结构设计采用了一体式的支撑造型,后部做了倾斜的加强筋结构,既能够降低底座的整体重量,也能保证支撑的稳定性,当屏幕调整到最大俯仰角度的时候,整体设备的重心依然落在底座的支撑面范围内,不会出现前倾翻倒的问题,底座的底部预留了四个橡胶脚垫的安装槽,脚垫厚度为2mm,能够增加与桌面的摩擦力,避免设备被意外触碰时出现滑动,同时也能垫起底座,让底部的空气能够流通,帮助设备内部的电路元件散热。

  屏幕后壳的内部预留了驱动板的安装螺柱位置,螺柱的高度为5mm,能够保证驱动板安装后与后壳内壁留有足够的间隙,避免元件引脚触碰后壳造成短路,后壳的上部区域设置了密集的散热格栅开孔,开孔宽度为1mm,长度为8mm,开孔区域的总面积满足设备满功率运行时的自然散热需求,不需要额外加装散热风扇就能保证内部温度控制在元件允许的工作范围内,降低设备运行的噪音。在安装边界的考量上,这款显示终端除了桌面放置的使用方式外,后壳的背部还预留了标准的VESA 75mm安装孔位,孔位深度为4mm,适配M4的安装螺丝,能够搭配标准的显示器壁挂支架、悬臂支架使用,满足不同安装场景的固定需求,不管是壁挂在墙面还是吊装在设备上方,都能通过标准孔位实现快速安装,不需要额外定制转接配件。结构细节上,屏幕的显示面板安装位周围设置了一圈定位凸筋,凸筋高度为1mm,装配时面板能够顺着凸筋滑入安装位,保证面板与前框的显示窗口对齐,不会出现显示区域偏移的问题,凸筋上还预留了缓冲泡棉的粘贴位置,泡棉厚度为0.5mm,能够填充面板与前框之间的间隙,避免运输过程中面板晃动与壳体碰撞造成损坏。整体的结构设计没有多余的装饰性结构,所有的造型特征都服务于功能需求,外壳的壁厚均匀控制在2mm,符合塑料注塑成型的工艺要求,拔模角度设置为1.5度,能够保证注塑生产时的顺利脱模,减少生产过程中的不良率,各个连接部位的加强筋厚度控制在1.2mm,避免壁厚不均导致的外观面缩水问题,保证量产时的外观质量稳定。
