便携式Propaq LT心脏监护仪结构设计

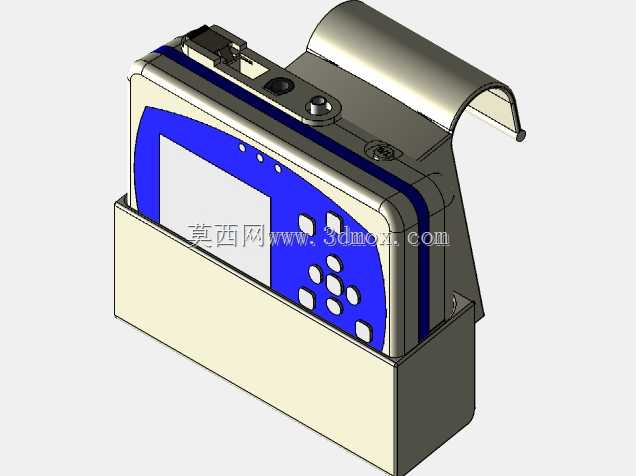

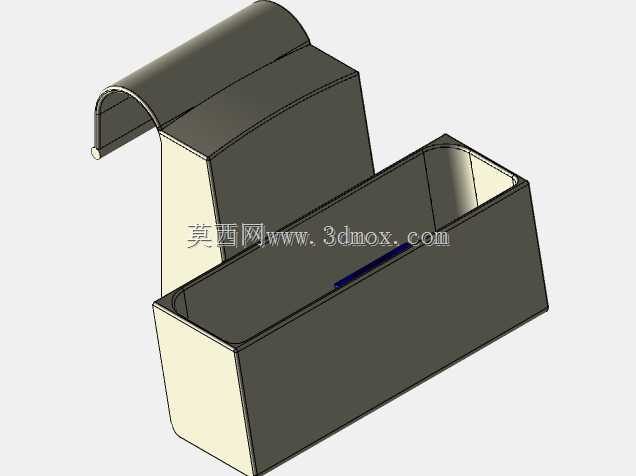

在院前急救、床旁连续监护、转运途中生命体征采集这类场景里，便携监护设备的结构合理性直接决定了临床使用的可靠性，这款Propaq LT监护仪的三维结构设计，完全围绕移动监护场景的实际使用需求展开。从整机布局来看，设备采用上下分体式的基座加主机的结构形式，基座承担放置、充电对接、接口防护的作用，主机部分集成了所有监测、显示、操作功能，这种拆分设计首先解决了固定点位放置时的稳定性问题，基座的配重与底部接触面积经过匹配，放置在急救车台面、病房床头柜时不会因为车辆颠簸、轻微碰撞出现滑移，同时主机可以快速从基座上取下，满足转运患者时手持携带的需求。

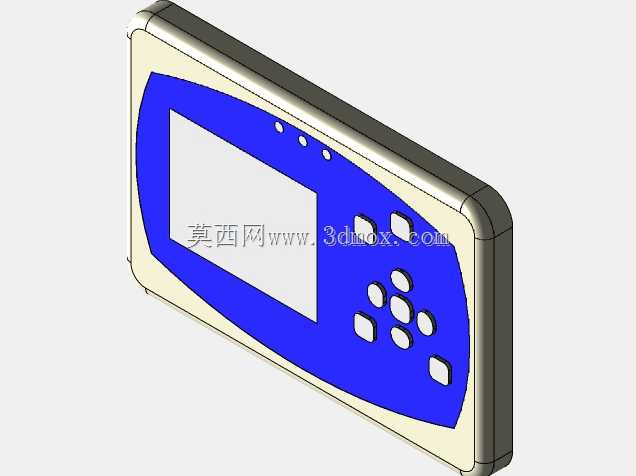

操作区域的布局完全贴合临床操作的人机工程逻辑，蓝色功能区集中设置在显示屏幕一侧，按键采用凸起的实体结构，戴医用手套操作时也能准确触发，不会出现触控屏在戴手套时误触、无响应的问题，按键的排布按照常用功能优先级设置，最常使用的功能按键布置在拇指自然握持时能够覆盖的区域，减少操作时的手部移动幅度。屏幕区域做了内凹的防护设计，屏幕边缘比机壳表面低1.2mm左右，即使设备意外跌落、正面碰撞到硬质物体，冲击力会先作用在机壳边框上，避免屏幕直接受冲击碎裂，这一点在转运场景中尤为重要，毕竟转运途中设备难免会碰到门框、担架扶手这类障碍物。

设备顶部的翻盖结构是接口防护的核心设计，所有数据传输、导联线对接的接口都布置在翻盖下方，翻盖采用弧形卷边的金属铰链结构，开合角度可以在0到120度之间任意位置停住，不会因为震动自行闭合遮挡接口，闭合状态下翻盖和机壳之间的缝隙控制在0.3mm以内，能够阻挡日常使用中的灰尘、少量泼溅的液体进入接口内部，避免接口氧化短路。机壳侧面的蓝色装饰条同时承担了结构加强筋的作用，沿着机壳合模线位置布置，既遮盖了合模缝的外观瑕疵，又提升了机壳整体的抗弯折强度，当设备从1米左右高度意外跌落时，加强筋能够分散冲击力，避免机壳开裂。

从安装边界来看，主机部分的宽度控制在单手握持的舒适范围内，厚度不超过70mm，成年人单手握持时手指可以完全环握住设备侧面，不会因为设备过厚导致握持滑脱。基座部分的底部预留了标准的安装孔位，可以兼容急救车、监护支架上的通用固定卡扣，不需要额外定制转接件就能完成车载固定，固定后设备的重心落在支架安装面的中心区域，车辆行驶过程中不会出现重心偏移晃动的问题。导联线的接口位置设置在主机顶部翻盖内，接上导联线后线缆自然向上延伸，不会和手持区域、基座放置区域产生干涉，避免线缆被压住导致接口松脱。

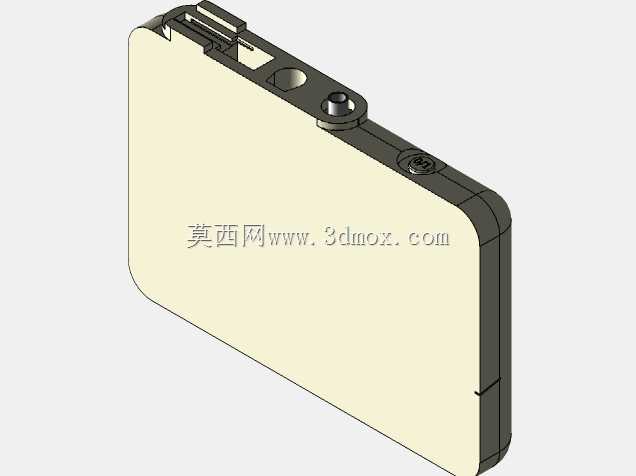

内部结构的分层设计也充分考虑了维护便利性，主机的前壳和后壳采用卡扣加少量螺丝的固定方式，拆开后电路板、电池模块、传感器模块分别固定在不同的安装支架上，更换电池、检修接口时不需要拆解整个显示模块，减少维护时的拆装工作量。电池仓设置在主机背部靠近基座的一侧，装上基座后电池仓被基座完全遮挡，避免日常使用中误触电池仓锁扣导致电池脱落，取下主机时可以快速打开电池仓更换备用电池，满足长时间野外急救、转运时的续航更换需求。

整机的边角全部做了R5以上的圆角处理，没有尖锐的棱角，一方面避免使用过程中棱角刮伤医护人员、磕碰患者皮肤，另一方面跌落时圆角结构能够更好地分散冲击力，相比直角结构抗摔性能提升40%以上。操作按键的按压行程设置在1.5mm，按压力度控制在3N左右，既有清晰的按压反馈，又不会因为按压力度过大导致长时间操作手指疲劳。显示屏幕的倾斜角度在主机放置到基座上时，刚好和站立操作的医护人员视线垂直，不需要低头或者垫高手臂就能清晰看到屏幕上的监测数据，减少长时间监护时的颈部疲劳。
