手持式X射线扫描检测设备结构设计

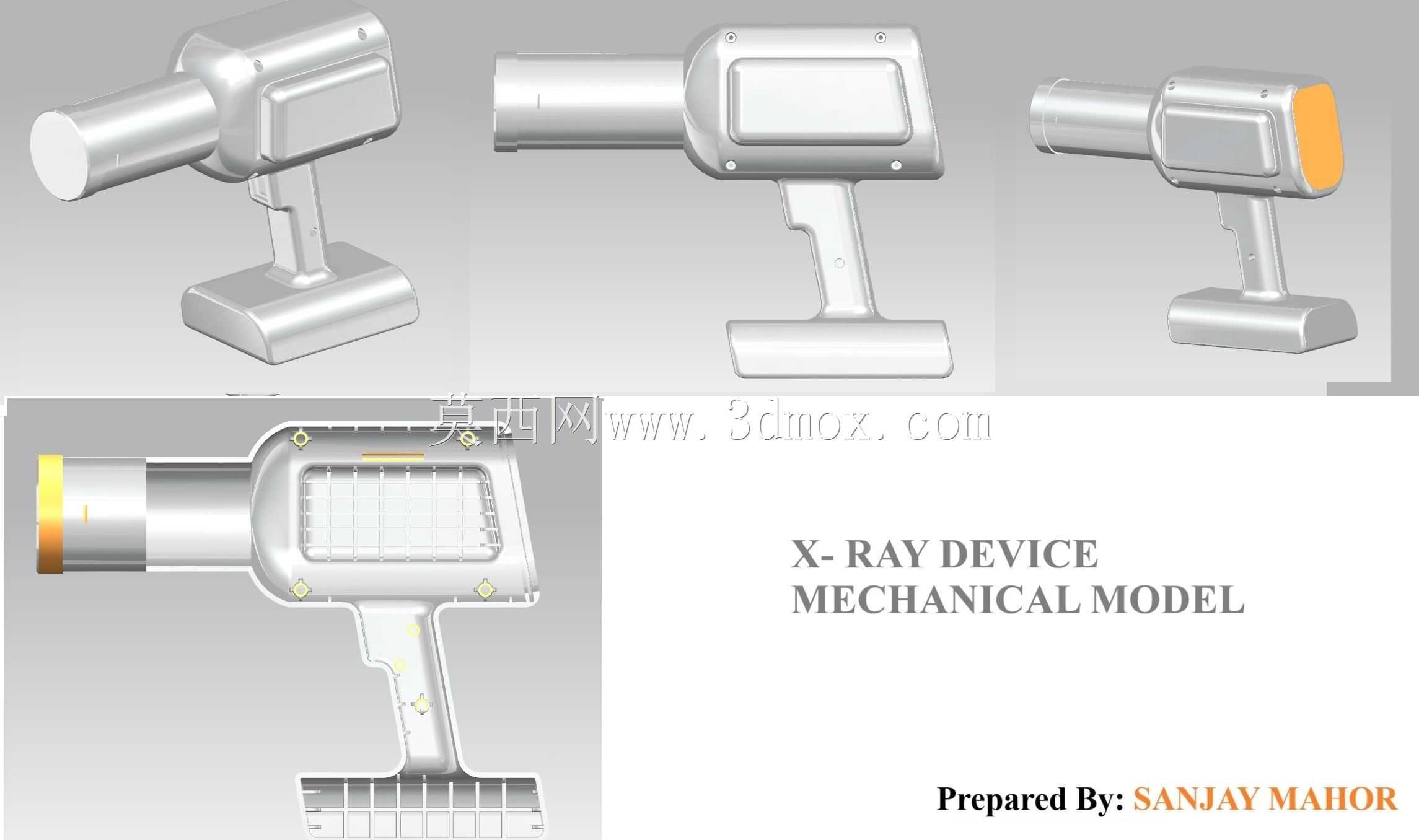

　　这款手持式X射线扫描设备的结构设计，首先围绕临床床旁检测、基层出诊筛查、应急医疗现场的快速检测需求展开，区别于固定式大型X光设备的安装限制，整机采用枪式握持结构搭配可分离式底座，兼顾手持操作的灵活性与静置放置的稳定性。从实际使用场景来看，设备需要适配站立、坐姿、卧床等多种检测体位下的单手握持操作，因此握把部分做了贴合手掌弧度的内收曲面设计，握把截面采用椭圆过渡形态，避免长时间握持产生的硌手问题，握把与主机身的衔接处做了12度的倾角优化，让操作人员持握时手腕保持自然顺直状态，减少长时间操作的腕部劳损。

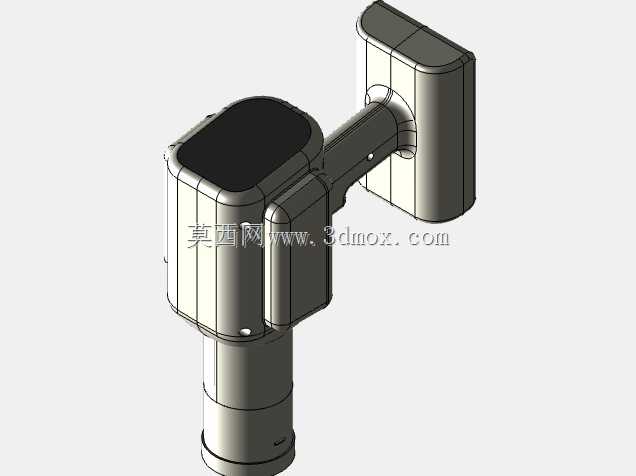

　　主机身的核心舱体采用一体化铝合金壳体设计，内部预留X射线发生模块、信号采集板、电池仓的安装位，各模块之间设置屏蔽隔断结构，避免射线串扰影响成像精度，壳体前端的射线发射口做了阶梯式限位结构，可适配不同规格的准直器配件，满足不同检测部位的照射范围调节需求。设备侧面设置的防滑胶垫区域，对应持握时手指的自然放置位置，胶垫表面做了细密的菱形防滑纹理，即使佩戴医用检查手套操作也能保持足够的摩擦力，避免设备滑脱。底座部分采用配重式平底结构，底部设置防滑橡胶垫，放置在工作台面时可保持稳定，底座与主机握把的连接采用插拔式定位结构，无需额外锁扣即可实现快速取放，满足临时静置、快速切换操作的需求。

　　从功能结构设计来看，设备顶部的平面区域预留了显示屏与操作按键的安装位，按键区域做了凸起的分区标识，操作人员无需目视即可通过触感完成功能按键的操作，适配检测过程中视线聚焦在检测部位的操作习惯。设备尾部的电池仓采用快拆式盖板结构，盖板与壳体之间设置导电胶条密封，满足日常使用中的防尘防泼溅要求，电池触点采用弹性顶针结构，更换电池时无需精准对位即可实现可靠导通，减少现场操作的准备时间。射线接收端的窗口采用高强度碳纤维板材封装，在保证射线透过率的同时提供足够的结构强度，避免日常使用中的磕碰损坏接收面板。

　　从安装边界尺寸来看，整机手持状态下的长度控制在320mm以内，主机身最大宽度110mm，握把直径适配65-85mm的手掌握持范围，底座的占地面积控制在120mm*100mm以内，可放置在常规治疗车的置物台面上，不会占用过多操作空间。设备整体的重心落在握把中心位置，持握时不会出现前端下坠的问题，单手握持操作时的负重控制在1.2kg以内，适配长时间移动检测的使用需求。结构设计过程中针对射线屏蔽做了专项优化，除核心发射模块的铅屏蔽层外，壳体内部的非射线通道区域都做了薄铅板衬层，确保设备表面的射线泄漏量符合医用放射设备的安全标准，握把区域的屏蔽层做了加厚处理，保护操作人员的手部免受散射线影响。设备的边角位置全部做了R8以上的圆角过渡，避免移动操作过程中磕碰划伤患者或操作人员，壳体表面采用哑光抗菌涂层，适配医疗场景下的日常消毒擦拭要求，涂层可耐受常用医用酒精、含氯消毒剂的反复擦拭，不会出现脱落或变色问题。从结构可靠性角度，整机的拼接缝隙控制在0.2mm以内，各连接螺丝采用隐藏式设计，外表面无凸起的螺丝头，减少消毒时的卫生死角，设备的抗跌落性能按照1.2米自由跌落的标准做结构强化，壳体内部的电路板安装位置都设置了减震胶垫，避免意外跌落造成的内部器件损坏。
