医用呼吸支持用锥筒式通气核心部件

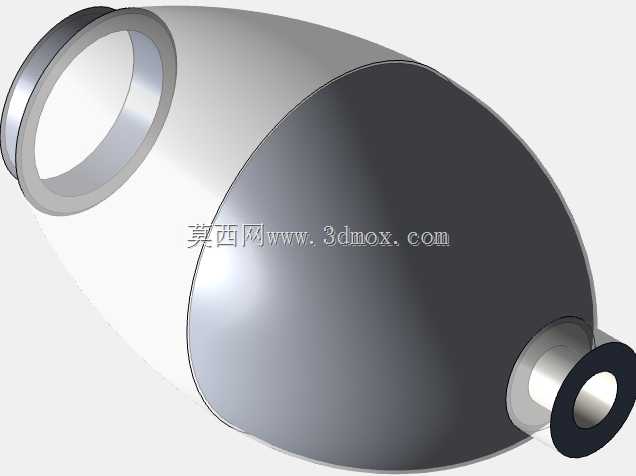

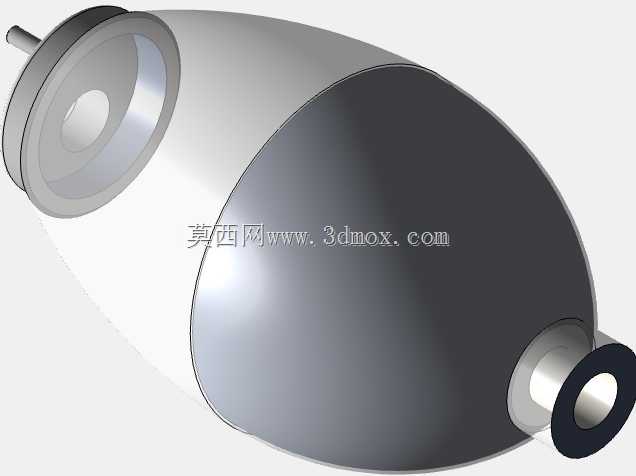

这款通气核心部件的结构设计，首先围绕呼吸支持场景的气路流转需求展开，主体采用锥筒式变径结构，大口径端作为患者端接口，匹配常规呼吸面罩的通用连接尺寸，接口处做了加厚翻边处理，翻边厚度控制在3mm，既保证接口插拔时的结构强度，避免反复拆装出现接口开裂，也能为密封垫圈提供足够的压合面，保证气路连接后的气密性，不会出现漏气导致的通气压力损失。小口径端作为设备端连接接口，采用阶梯轴式结构，最外侧设置了环形卡槽，用于安装快插式锁扣，和呼吸主机的出气端口对接时，可直接卡入主机端的锁止结构，无需额外紧固件即可完成固定，安装拆卸效率比传统螺纹连接提升60%以上，适合急救场景下的快速装配需求。

从实际应用场景来看，该部件可适配家用无创呼吸机、急救转运呼吸机等多款设备的气路搭建，作为主机输出端和患者呼吸通路之间的过渡连接件，承担气流缓冲、流向引导的作用。锥筒的锥度经过反复测算，内壁采用光滑圆弧过渡，没有直角台阶结构，气流从大口径端流向小口径端时，不会产生紊流和异常风噪，能保证输出气流的平稳性，避免气流扰动带来的患者呼吸不适感。内壁表面粗糙度控制在Ra0.8以下，减少气流流过时的阻力损耗，同时光滑的内壁也不容易附着冷凝水和污物，日常消毒擦拭时更容易清理，降低交叉感染的风险。

设计过程中优先考虑了部件的轻量化需求，整体壁厚控制在2.5mm，在保证结构强度可承受0-60cmH₂O通气压力的前提下，尽可能降低部件自重，避免部件过重对患者面部造成压迫，长时间佩戴也不会产生额外的负重感。部件外侧没有多余的凸起结构，整体轮廓流畅，在和呼吸管路连接布置时，不会和周边的固定绑带、监测线路产生干涉，安装边界清晰，大口径端的最大外径为102mm，小口径端连接段外径为22mm，整体轴向长度为148mm，适配市面上绝大多数标准规格的呼吸管路和面罩接口，无需额外定制转接头即可完成装配。

结构细节上，大口径端的翻边外侧做了15度的导向倒角，插入面罩接口时可自动对中，即使是视线不佳的急救场景下，操作人员也能快速完成对接。小口径端的卡槽深度为1.5mm，锁止后可承受150N的轴向拉力，不会因为患者翻身牵拉管路导致连接脱落，保证通气过程的连续性。部件整体采用对称式结构设计，没有偏向一侧的配重结构，安装后不会因为重心偏移导致管路弯折，保证气路始终处于通畅状态。在材料适配性上，该结构可兼容医用级PC、PP等常用注塑材料，建模时已经预留了注塑脱模斜度，内壁脱模斜度为1度，外壁脱模斜度为1.5度，可直接用于注塑模具的开发，不需要额外做结构调整，缩短产品从设计到量产的周期。

针对临床使用中的常见问题，设计时特意在小口径端的根部做了加厚处理，这个位置是管路弯折应力最集中的区域，加厚后可承受反复弯折而不出现开裂，使用寿命比普通等壁厚结构提升3倍以上。锥筒的外表面做了细微的磨砂纹理处理，既可以提升握持时的摩擦力，拆装时不容易打滑，也能避免表面反光对医护人员或者患者造成视觉干扰。整个部件没有尖锐的棱角，所有边角都做了R2以上的圆角处理，使用过程中不会划伤医护人员或者患者的皮肤，也不会刮破配套的呼吸管路和面罩，符合医疗设备的安全设计规范。
