手提式干粉灭火器结构三维设计

在民用建筑、工业厂房、商业场所、办公区域的消防点位布设中，手提式灭火器是初起火灾扑救最核心的便携装备，这类设备的三维建模需要兼顾实际使用的人机工程需求、压力容器的结构合理性以及配套安装固定的边界适配，不能只做外观层面的曲面复刻。从实际应用场景来看，这类小型手提灭火器主要覆盖3-5米半径的初起火灾扑救范围，适配固体可燃物、液体可燃物、带电设备等多类常见火情，是所有人员密集场所强制配置的基础消防设施，在车间工位旁、楼道转角、设备机房、仓储区域都需要按照规范布设，建模过程中需要充分考虑不同安装场景的适配性。

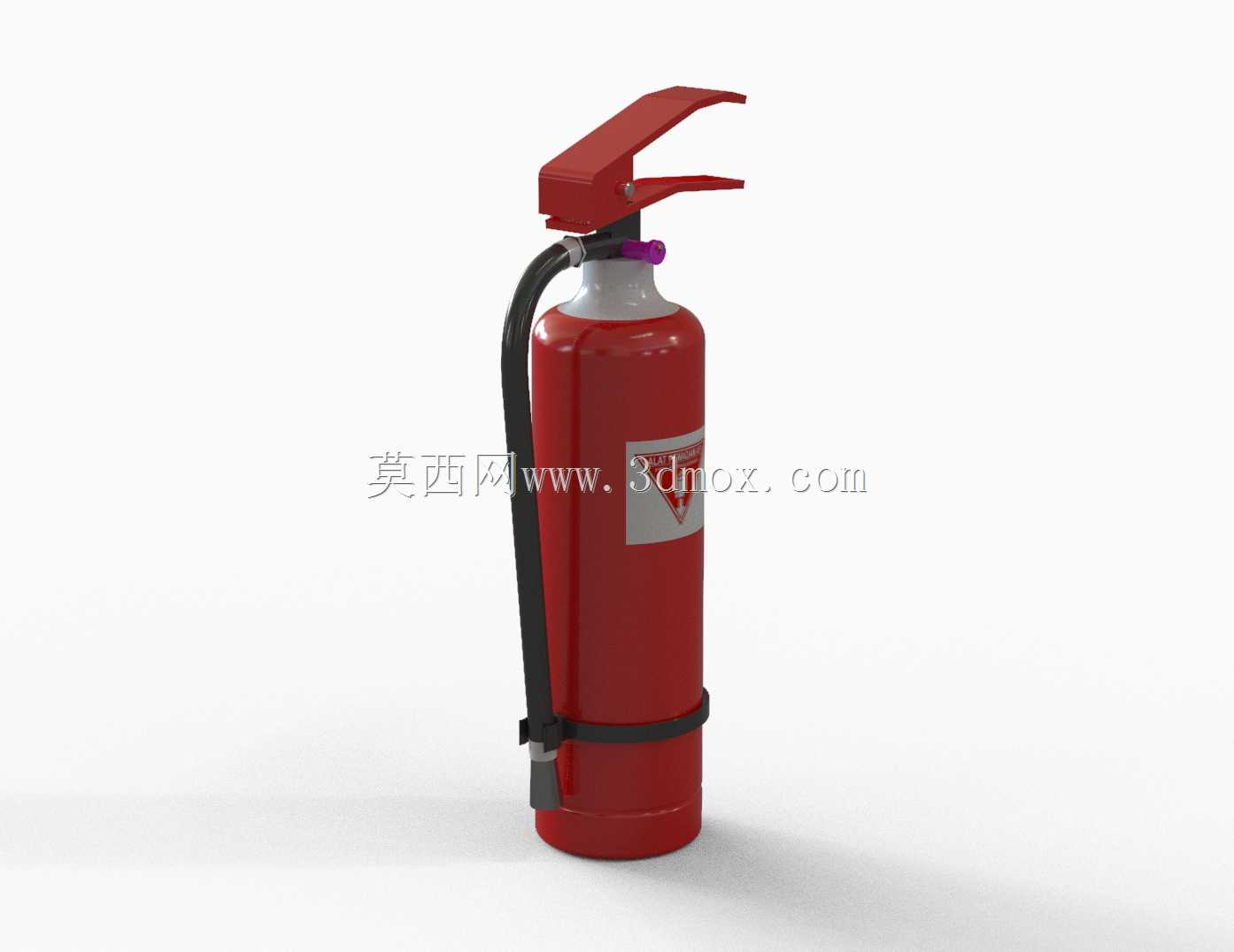

从产品功能特性来看，该灭火器采用手提式便携结构，顶部设置压把式启闭机构，搭配保险销防止误触发，压把下方的阀体总成集成了压力指示、灭火剂喷射通路、启闭密封结构，侧面的喷射软管采用耐腐橡胶材质，可在使用时灵活调整喷射方向，避免操作人员距离火源过近。瓶体为圆柱形承压结构，内部充装干粉灭火剂与驱动气体，正常工况下内部保持恒定压力，确保压把开启后灭火剂可在压力驱动下从喷嘴高速喷出，实现窒息、化学抑制双重灭火效果。瓶身中部设置的固定绑带结构，可适配壁挂式安装架、灭火器箱内的固定卡扣，避免日常放置时出现倾倒、移位问题。

设计思路上，首先要确定瓶体的承压壁厚，这类低压压力容器的壁厚需要满足长期存储的压力稳定性要求，同时兼顾整体重量控制，确保单人可轻松提举操作，整体满装重量控制在5kg以内，符合成年人单手提举的人机工程阈值。顶部压把的杠杆行程需要经过反复校核，确保按压行程适中，开启力控制在普通人可轻松操作的范围内，保险销的插拔力也要适配紧急情况下的快速操作需求，避免出现卡滞。喷射软管的长度设置在400mm左右，既保证操作时的安全距离，又不会因为软管过长导致收纳不便、出现弯折堵管的问题。瓶身底部采用圆弧过渡封底结构，避免应力集中，提升长期放置的结构稳定性，同时减少底部磕碰造成的涂层破损、锈蚀问题。

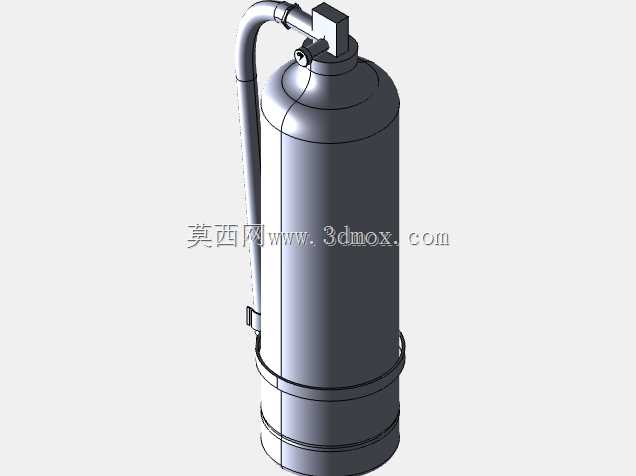

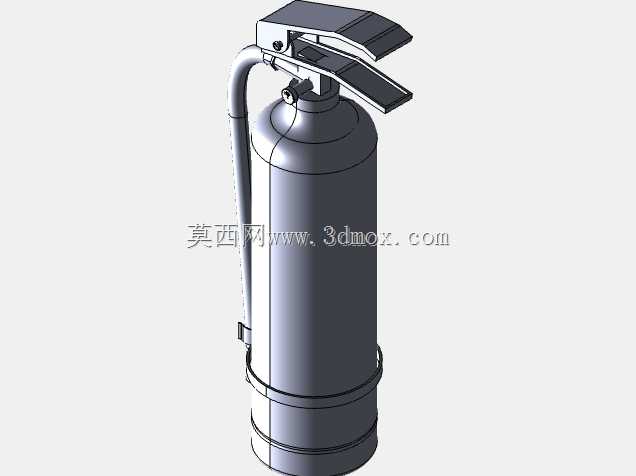

外形尺寸与安装边界方面，该灭火器整体高度控制在350mm左右，瓶体外直径120mm，加上顶部压把的总宽度不超过160mm，喷射软管自然弯折收纳时的整体外轮廓直径不超过200mm，适配市面上常规的壁挂式安装支架、标准尺寸灭火器箱的内部空间。安装时需要保证瓶身竖直放置，顶部压把距离地面的高度不超过1.5m，符合消防规范的取用高度要求，瓶身与墙面的预留间隙不小于20mm，避免固定绑带安装时出现干涉。建模过程中需要重点还原阀体与瓶体的连接螺纹结构、压把的铰接转动副、喷射软管与阀体的快插接口细节，这些结构不仅影响外观还原度，更关系到后续做结构干涉检查、安装模拟时的准确性，比如在做消防点位布设的三维场景搭建时，准确的安装边界可以帮助设计人员提前排查通道遮挡、取用不便等问题，避免现场施工后出现不符合消防验收规范的情况。

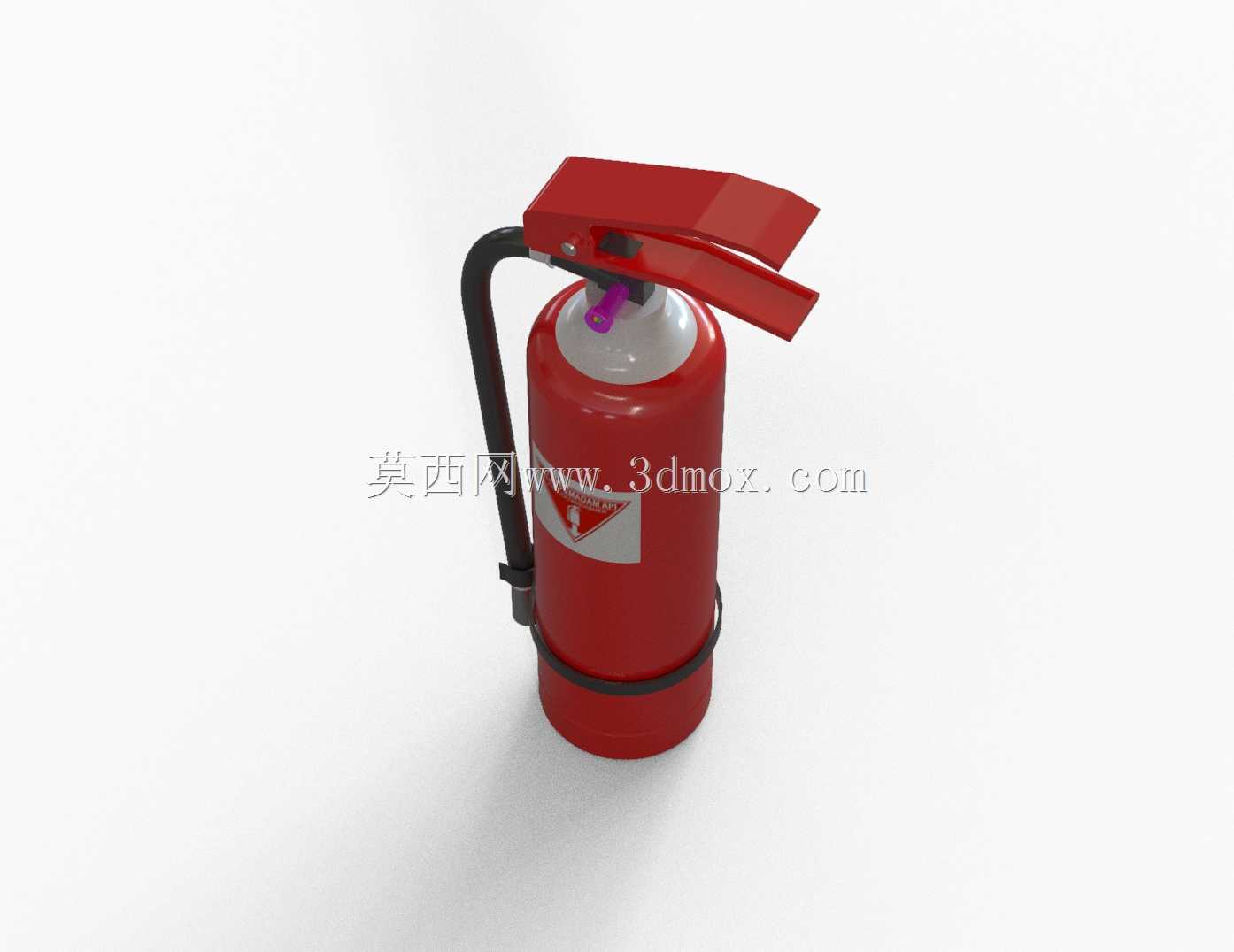

另外，瓶身的标识区域预留了标准化的标签粘贴位，建模时保留了平整的曲面区域，方便后续添加灭火剂类型、使用方法、有效期等标识内容，顶部的喷嘴结构做了收敛式流道设计，可在喷射时让干粉灭火剂形成均匀的扇形喷射面，提升灭火覆盖效率。瓶身外部的涂层采用红色消防专用配色，在场景中具备极高的辨识度，方便紧急情况下快速定位取用。在做结构校核时，需要重点验证压把按压时的结构强度，避免长期存放后压把出现形变导致密封失效，同时瓶体与底部支撑面的接触面积要足够大，确保放置在平面上时的稳定性，不会因为轻微碰撞就倾倒。对于结构设计从业者来说，这类消防器材的建模不能只追求外观相似，必须结合实际使用需求、安装规范、人机工程参数来还原每一处结构细节，才能让三维模型具备实际的工程参考价值，可用于消防场景布设模拟、产品结构优化、科普教学演示等多个场景。
