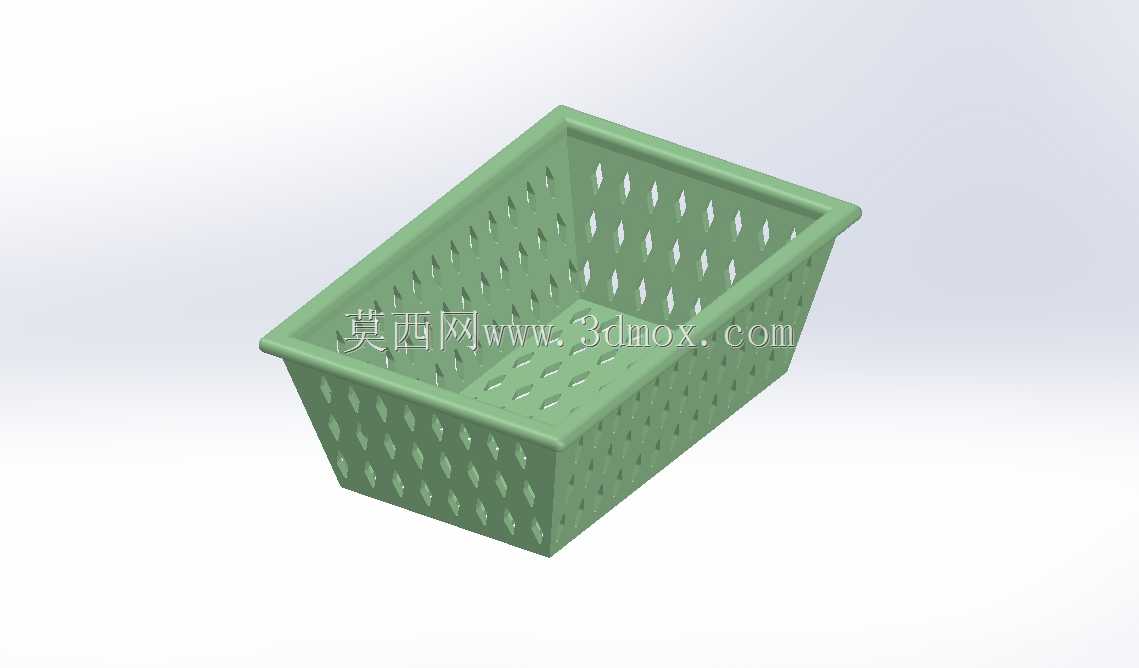

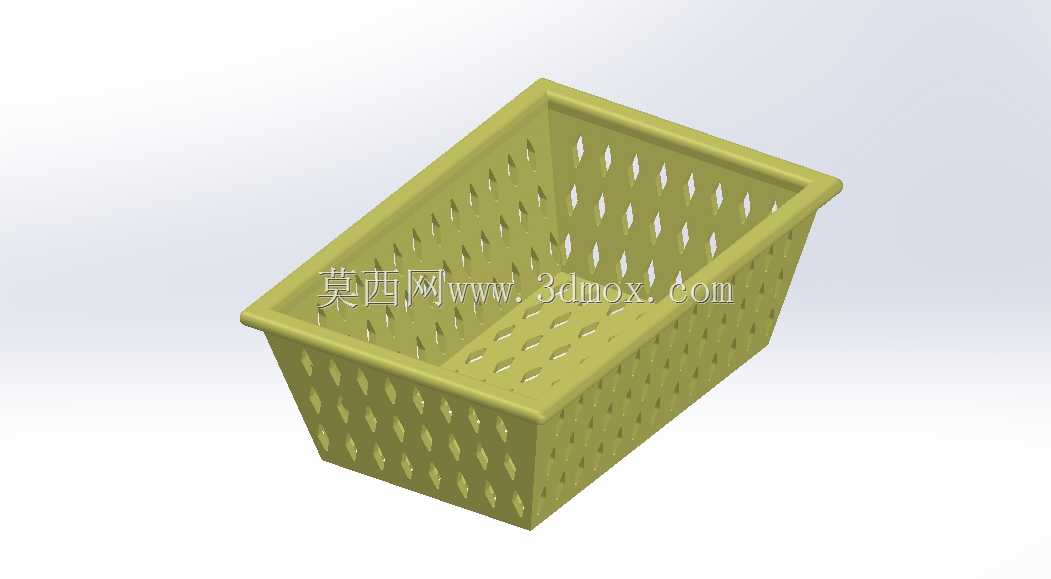

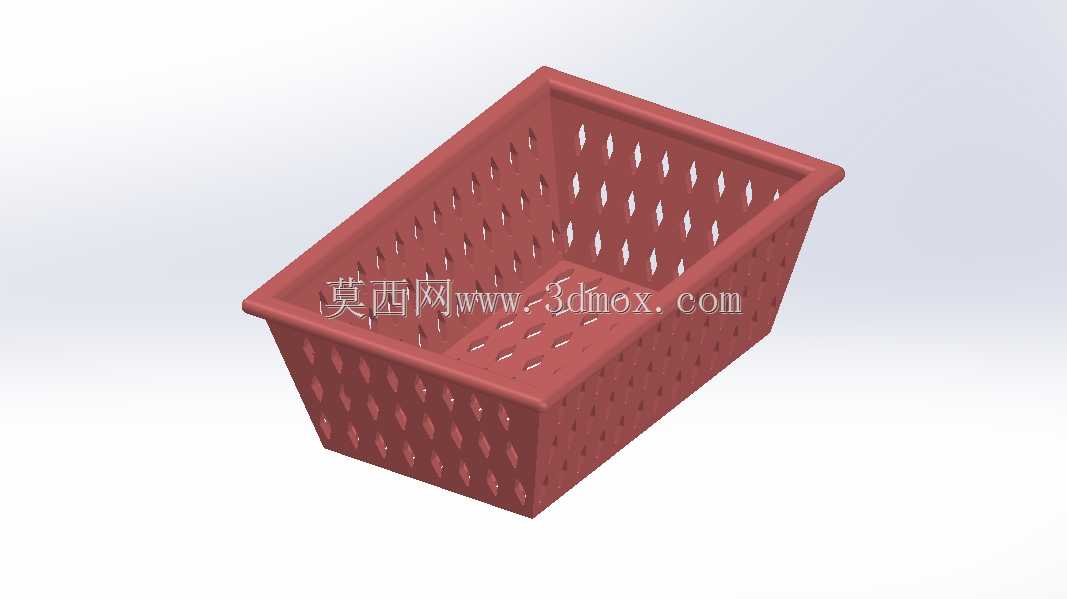

日常卫浴场景中,这类带镂空结构的长方形塑料篮是高频使用的收纳载体,主要承担洗漱用品的沥水、收纳与规整功能,适配家庭浴室洗手台、公共浴室置物架、宿舍洗漱区等多种场景,可放置牙膏牙刷、香皂、沐浴球、洁面乳等常用洗护小件,避免台面积水打湿物品,同时减少零散物件摆放的杂乱感。从结构设计来看,整体采用上宽下窄的锥台形腔体,这种形态一方面是注塑成型工艺的脱模需求,拔模斜度控制在合理区间,避免脱模时出现侧壁拉伤;另一方面叠放时可互相嵌套,大幅降低仓储与运输过程中的空间占用,堆叠时的限位依靠侧壁的锥度自然贴合,无需额外定位结构。
篮体周身均匀分布的菱形镂空孔是核心功能结构,孔型采用两端收尖的长菱形,相比圆形孔,同等开孔面积下菱形孔的结构强度更高,不容易在受挤压时出现孔边开裂,同时沥水效率更优,淋入篮内的积水可顺着孔边快速流下,不会在篮底形成积水残留。篮口边缘做了一圈加厚翻边,翻边宽度约15mm,既提升了篮口的抗形变能力,拎取时翻边可作为受力承托位,避免薄壁结构割手,同时翻边的厚度差也能在叠放时形成限位,防止嵌套过深难以取出。篮底做了微凸的网格加强筋,筋高3mm左右,既可以让篮底与放置台面之间留出微小间隙,避免篮底长期贴面积水滋生污垢,也能提升篮底的承重能力,放置满装洗护用品时不会出现底部下塌变形。
设计过程中,所有棱边都做了R2以上的圆角过渡,没有尖锐棱角,避免日常使用时磕碰划伤,同时圆角结构也能减少注塑时的应力集中,降低产品使用过程中开裂的概率。壁厚控制在2.5mm,整体采用PP材质注塑,这个壁厚区间既能保证篮体的韧性与抗冲击性能,日常轻微摔落不会碎裂,也能控制材料用量,兼顾成本与使用强度。安装与放置边界方面,该款收纳篮无需额外固定结构,可直接放置于平面台面上,适配常规深度的浴室置物架,外轮廓尺寸适配多数家庭洗手台的侧边空余空间,也可搭配挂钩挂置在墙面挂杆上,翻边结构可直接卡在挂杆上实现悬挂收纳,满足不同空间的摆放需求。
从实际使用的功能逻辑来看,镂空孔的排布避开了篮体的受力加强筋位置,孔间距控制在8mm左右,既保证沥水通透度,也不会因为开孔过密导致侧壁刚性不足,放置较重的洗护瓶时侧壁不会出现明显外鼓。篮体内部没有额外的分隔结构,属于通用型收纳腔体,用户可根据需求自行搭配小分隔盒整理小件物品,适配不同尺寸的洗护用品摆放,灵活性更强。
