滚子链与链轮啮合传动结构设计

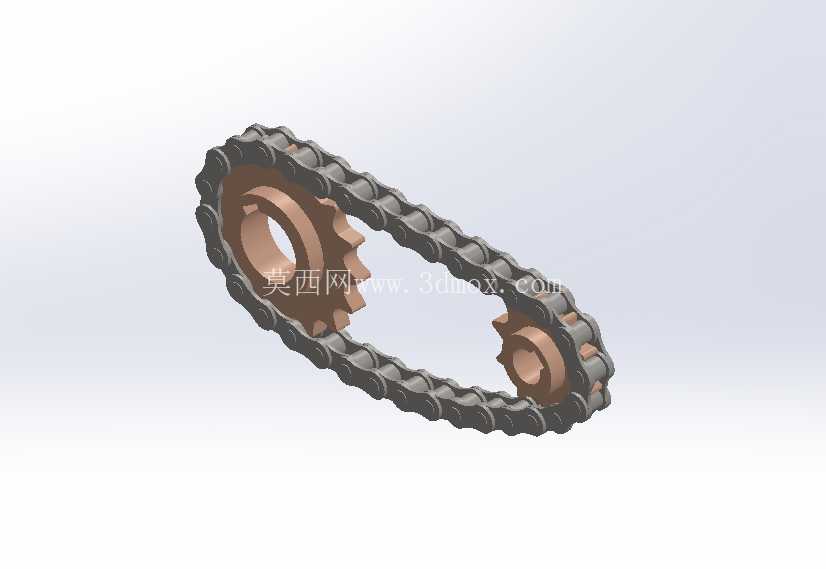

　　这套滚子链与链轮的啮合传动结构，是工业传动场景里应用极广的动力传递方案，从常规的输送线、农机传动，到摩托车、机床的进给机构，但凡需要远距离精准传递扭矩、不允许打滑的工况，都能见到这类结构的身影。做这套结构建模的时候，最先要敲定的是链轮的齿形参数，不能只照着标准模数画个齿形就完事，得考虑链条滚子进入啮合时的切入角，要是齿槽的圆弧半径和滚子外径的配合间隙留得不对，实际运转时要么会出现卡滞跳齿，要么啮合冲击太大，用不了多久滚子表面就会出现点蚀磨损。很多新手建模的时候容易忽略链节的间隙设计，内链板和外链板之间的铰接间隙，还有套筒和销轴的转动余量，要是把配合做成零间隙，模拟运转的时候直接就锁死了，实际生产里也装不起来。

　　这套结构里的两个链轮，一个是主动轮一个是从动轮，中心距的设定也有讲究，不能太近也不能太远，太近的话链条包角太小，啮合的齿数不够，传动的时候容易打滑跳齿；太远的话链条松边下垂量太大，高速运转的时候会出现横向拍击，噪音大还容易掉链。建模的时候特意把链节的铰接副做了还原，每个链节之间的转动自由度都留了出来，不是做成整块的刚性假结构，这样导入仿真软件的时候，可以直接做运动学仿真，看不同转速下链条的张紧力变化，还有啮合时的接触应力分布。链轮的轮毂部分也做了符合实际安装的结构，中心的轴孔预留了键槽位置，方便和传动轴做周向固定，轮毂的厚度和轮缘的宽度也做了匹配，不会出现轮缘比链条窄导致链条跑偏的问题。链板的外形是经过优化的8字形，不是随便画的直板，这种结构既能保证链板的抗拉强度，又能减轻整体重量，减少运转时的惯性冲击，尤其是高速传动场景下，链板的减重能明显降低动载荷。滚子部分是套在套筒上的，和链轮齿面接触的时候是滚动摩擦，比滑动摩擦的磨损小很多，建模的时候把滚子和套筒之间的转动间隙也做了出来，能直观看到啮合时滚子的自转状态。实际选型的时候，要根据传递的功率、输入转速、传动比来确定链条的节距和排数，节距越大承载能力越强，但运转的冲击和噪音也越大，所以高速轻载的场景一般选小节距多排链，低速重载才用大节距单排链。

　　这套模型里的链条张紧度是按照常规水平传动的初始张紧力设定的，松边的自然下垂量符合工程安装的标准范围，要是用在垂直传动或者频繁正反转的场景，还得额外加张紧轮，建模的时候也预留了张紧轮的安装空间，方便后续根据不同工况改型。链轮的齿面淬火层的位置虽然没法在三维模型里直接体现，但建模时齿形的修缘量是按照淬火后的变形量留了余量的，实际加工完淬火后，齿形不会因为变形出现啮合干涉。很多人做链条模型的时候只会做外观，不考虑实际的安装边界，这套结构里两个链轮的轴伸端长度、轴孔直径都是按照常用的电机输出轴和从动轴尺寸做的，安装的时候不需要再额外做结构修改，直接就能调用到整机装配里。

　　链节的销轴两端都做了铆接的止挡结构，不是光杆穿过去就完事，符合实际链条的装配工艺，不会出现运转时销轴窜出来掉链的问题。在输送线场景用的时候，还可以在链板上加装附件，比如推块、托架，这套模型的链板侧面预留了附件安装的螺纹孔位置，不需要重新打孔改结构，直接就能加装对应的工装附件。做运动仿真的时候能发现，链条在进入和脱离链轮的瞬间，会有微小的多边形效应带来的速度波动，这是链传动的固有特性，建模的时候把链节的节距误差也做了微小的模拟，更贴近实际生产出来的链条状态，不是完全理想化的零误差模型，这样仿真出来的动载荷数据更有参考价值。链轮的齿面粗糙度对应的摩擦系数也在模型的属性里做了标注，做接触应力仿真的时候可以直接调用参数，不用再重新查手册设置。
