多段式可升降医用手术操作台结构设计

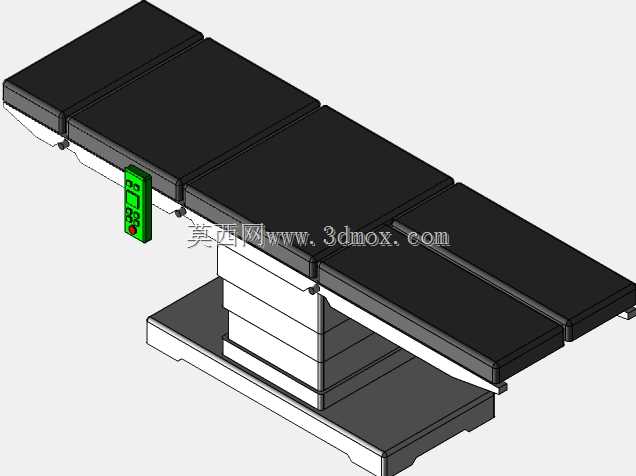

在临床外科诊疗场景中，手术操作台是承载患者、为术者提供稳定操作平面的核心基础设备，其结构合理性直接影响手术操作的流畅度与患者体位摆放的适配性。本次呈现的手术台结构采用多段分体式台面设计，整体台面划分为四个独立可调节段，可根据不同手术的体位需求，分别调整头段、胸背段、臀段、腿段的倾斜角度，满足普外科、骨科、泌尿外科等多科室手术的体位摆放要求，无需额外叠加体位垫即可实现多数常规手术的体位支撑，减少术中体位调整的辅助工作量。

从结构设计逻辑来看，该手术台采用立柱式升降支撑结构，底部为大尺寸矩形配重底座，底座整体采用低重心设计，安装时需保证底座与地面的接触平面水平度误差不超过2mm/m，避免升降过程中出现偏载卡顿，底座的安装边界需预留至少300mm的周边操作空间，方便术中调整设备位置及连接配套的供电、控制线路。中部升降立柱采用多层叠式伸缩结构，相比单柱升降结构，多层叠式结构的升降行程更大，最低位可适配患者上下手术台的高度需求，最高位可满足术者站立操作时的手臂自然下垂操作高度，减少术者长时间手术的腰部疲劳。升降导向采用内置式直线导轨配合丝杠传动，传动间隙控制在0.1mm以内，保证升降过程的平稳性，台面在满负载状态下的升降速度控制在8-12mm/s，避免快速升降带来的体位晃动。

台面部分的各段之间采用铰接连接结构，每段台面的底部都设置有独立的角度调节支撑机构，调节角度范围覆盖负15度到正45度，可实现头低脚高、头高脚低、侧倾等多种体位姿态，各段台面的表面采用平整硬质支撑面设计，预留有绑带安装孔位，可配套固定患者束缚带，防止术中患者体位滑移。台面侧边设置有嵌入式控制按钮盒，按钮盒采用防水密封设计，可实现升降、各段角度调节的一键操作，控制盒的安装位置距离台面边缘120mm，避免术中器械磕碰误触。

在实际安装适配层面，该手术台的整体外形长度在常规状态下为2000mm，台面宽度为500mm，最低安装高度为750mm，最大升降高度为1000mm，安装时无需在地面做预埋固定，依靠底座自身配重即可保证满负载状态下的设备稳定性，满负载承载能力按照150kg设计，可适配绝大多数成年患者的体重需求。结构设计过程中充分考虑了术中C臂机等影像设备的使用需求，底座与台面之间的立柱结构采用窄型设计，预留出足够的透摄空间，方便术中进行透视定位操作时设备的摆位，不会因为立柱遮挡影响影像拍摄效果。

从结构细节处理来看，各段台面的铰接位置都做了圆弧过渡处理，避免尖锐棱角对医护人员或患者造成磕碰，台面边缘设置有轻微的下倾翻边，可防止术中液体顺着台面流到设备内部，所有外露的结构件都采用圆角处理，没有突出的螺栓头或尖锐结构。升降立柱的各层伸缩段之间都设置有防尘密封胶条，可阻挡手术过程中的血水、消毒液体进入立柱内部损坏传动结构，延长设备的维护周期。控制线路全部采用内置式走线，没有外露的管线，避免术中管线勾挂器械或被清洁消毒液体腐蚀。

在功能适配性上，该结构可配套通用的手术台附件，包括手臂支撑板、腿部托架、头架等，附件安装接口采用标准化快拆结构，无需工具即可完成附件的安装与拆卸，可根据不同手术类型快速切换配套附件。整体结构的运动部件都设置有机械限位与电气限位双重保护，当台面调节到极限位置时会自动停止，避免超行程运行损坏结构件，同时在升降立柱内部设置有安全锁止机构，当调整到目标高度后可自动锁止，不会因为负载出现下滑沉降，保证手术过程中台面高度的稳定性。
