医用手持听诊器结构件三维设计

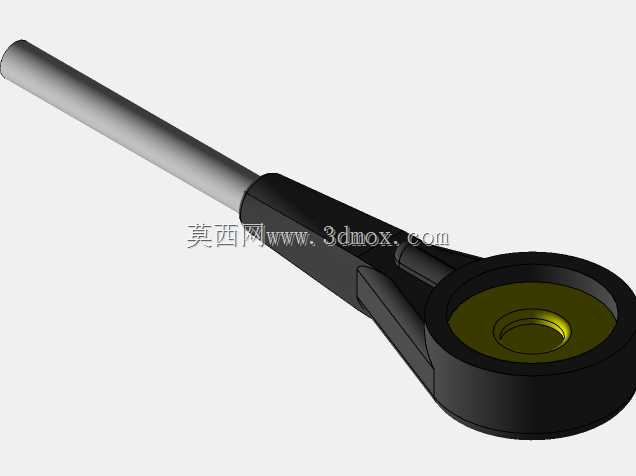

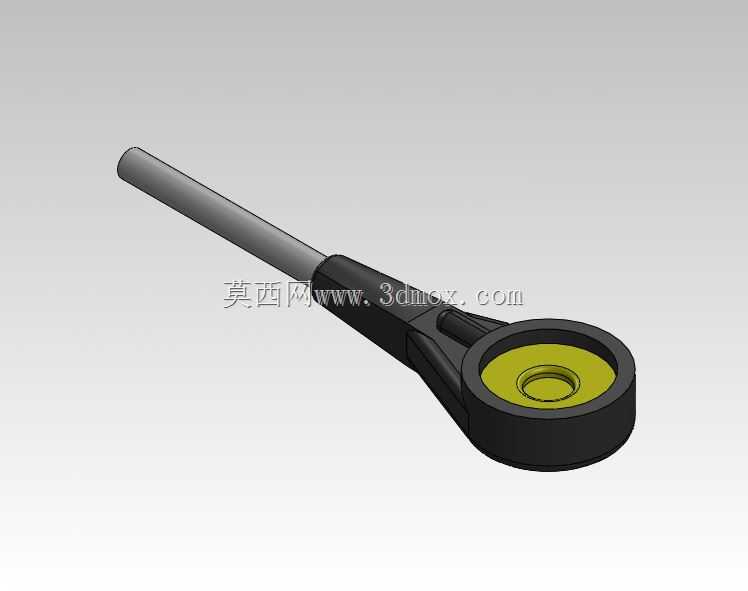

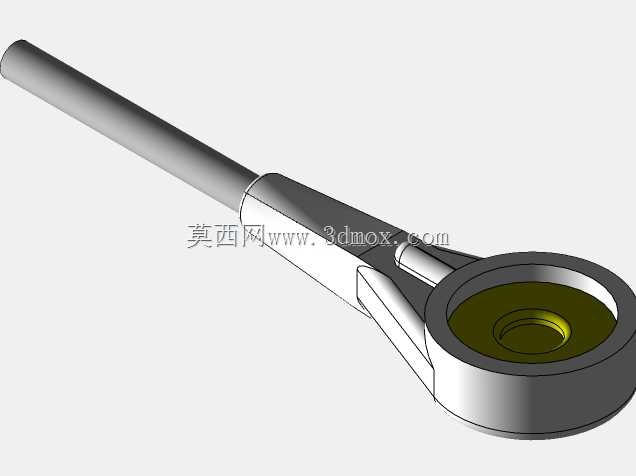

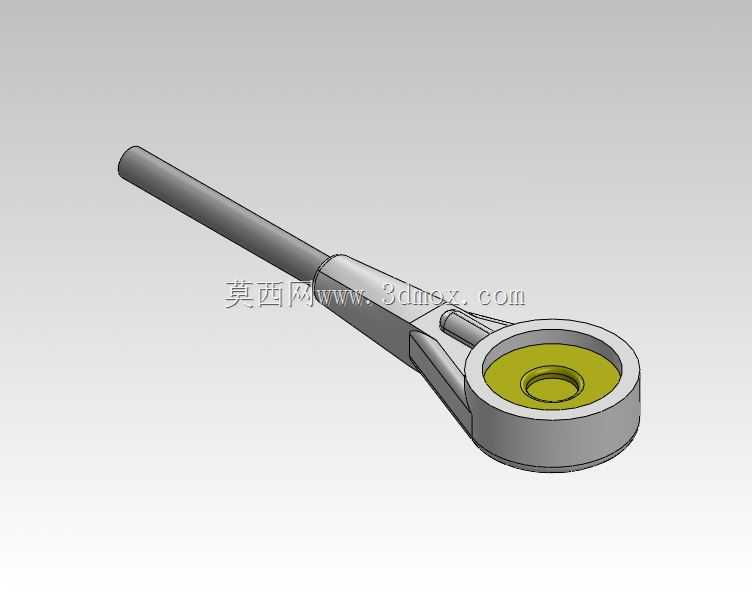

　　日常门诊诊疗场景中，这类手持听诊结构件是医师开展心肺音听诊、血管杂音判别工作的核心接触部件，其结构设计直接影响临床操作的握持手感与听诊信号传导稳定性。从结构设计逻辑来看，该部件采用长杆加圆形听头座的分体组合构型，长杆段采用等径圆柱形态，表面做哑光防滑处理，握持时可适配医师不同的持握手势，无论是三指捏持还是整手握持都能获得稳定的操作力矩，避免听诊过程中出现滑动偏移影响听诊位置精度。圆形听头座采用下沉式环形槽设计，槽体预留的安装边界可适配标准尺寸的听诊膜片与金属压环，槽底的中心凸台结构用于衔接导音通道，长杆内部的中空导音孔与听头座中心凸台的通孔做同轴度公差约束，保证声波传导路径无突兀变径，减少声波在传导过程中的衰减与杂波反射。

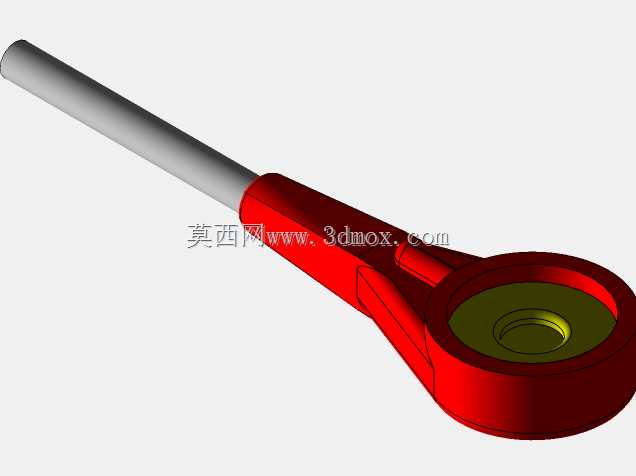

　　设计阶段优先考虑临床操作的实际需求，听头座的外边缘做R3圆角过渡，避免直角棱边在接触患者皮肤时造成冷硬触感或剐蹭，红色握持段采用包覆式结构，将内部金属导音杆完全包裹，既可以隔绝冬季使用时金属杆的低温触感，也能增加握持时的摩擦力，减少长时间持握产生的手部疲劳。从安装边界来看，长杆的尾端预留标准尺寸的插接段，可适配通用规格的耳挂组件导音管，插接段的外径公差控制在h7级别，保证与橡胶导音管插接后具备足够的连接密封性，避免导音路径出现漏气导致听诊音量下降。

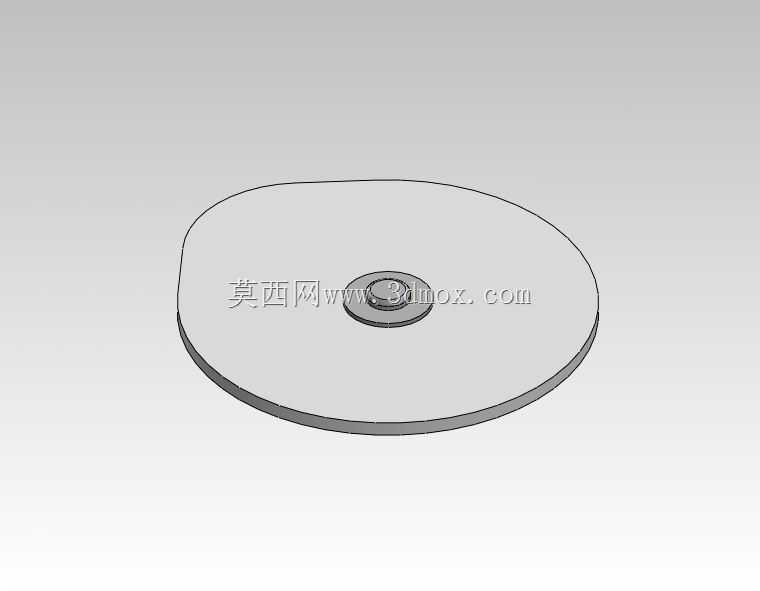

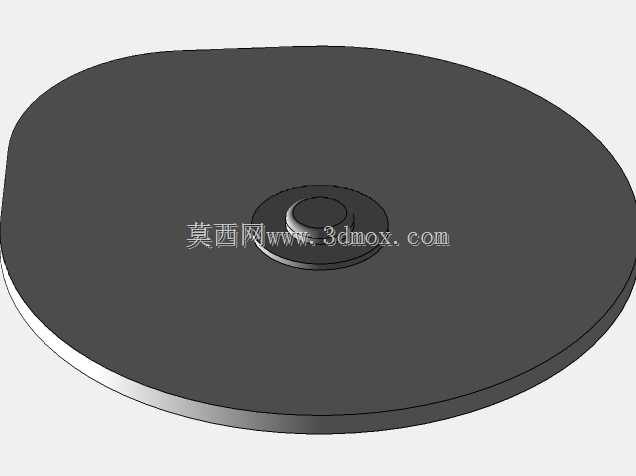

　　听头座的环形槽深度控制在2.2mm，槽宽适配0.8mm厚度的听诊膜片，压环安装后膜片的张紧度可通过压环的旋入深度微调，保证膜片处于合适的振动状态，既不会因为过紧导致高频音传导受阻，也不会因为过松产生多余的振动杂音。结构材质选型上，外部红色包覆层采用医用级ABS材质，具备耐酒精擦拭消毒、抗日常磕碰的特性，内部导音杆采用铝合金材质，在保证结构强度的同时降低整体重量，整部件重量控制在45g以内，长时间手持操作不会给医师带来额外的负重感。

　　设计过程中对听头座与长杆的衔接位置做了加强筋过渡处理，衔接处的壁厚从杆部的2mm逐步过渡到听头座的3.5mm，避免日常使用中不慎跌落时衔接位置出现断裂，同时加强筋的形态做了流线型处理，不会在消毒擦拭时残留污渍死角，符合医用器械的清洁消毒要求。实际临床使用中，该结构件的听头端面平面度控制在0.05mm以内，保证接触患者皮肤时可以形成稳定的密闭腔室，不会因为接触面存在缝隙导致外界环境杂音传入，影响听诊判断。长杆的长度设置为120mm，既可以保证医师持握时手部与患者皮肤保持合适的操作距离，也不会因为杆体过长导致导音路径过长造成声波衰减，杆体的抗弯强度满足15N径向力下变形量不超过0.2mm的要求，避免听诊过程中杆体弯曲变形影响听头的贴合角度。
