医用注射器结构三维设计作品

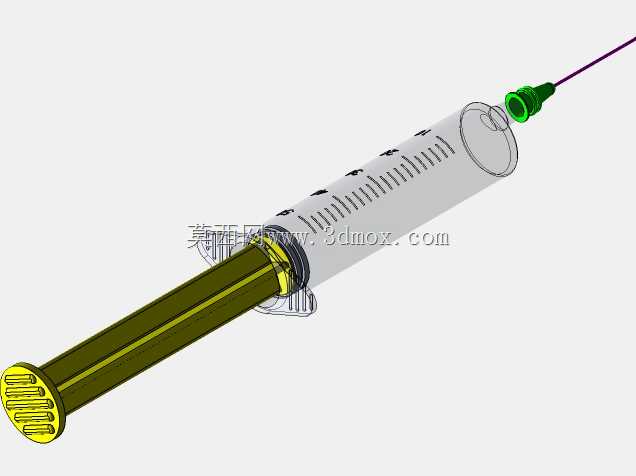

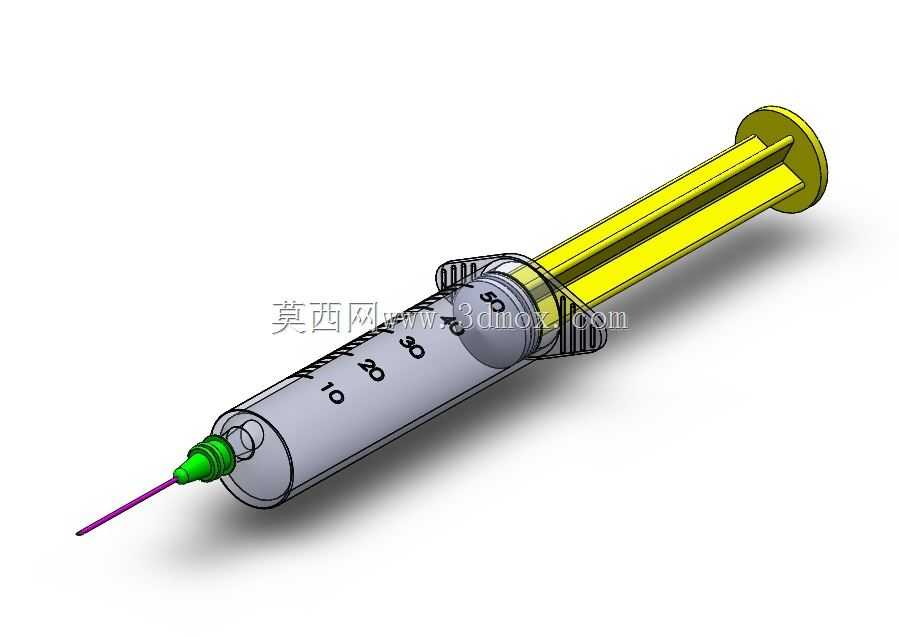

这款注射器的三维结构设计，完全贴合临床注射、药剂抽取的实际使用场景做细节打磨，没有多余的装饰性结构，所有几何特征都服务于实际使用功能。从结构组成来看，整套模型包含透明针筒、带刻度标识的筒身、橡胶密封活塞、按压推杆、针头安装座、一次性针头几个核心部分，各部件的配合间隙都按照实际医用耗材的装配公差做了预留，针筒内壁与活塞的配合面做了同轴度约束，保证推拉过程中不会出现卡顿、漏液的问题。

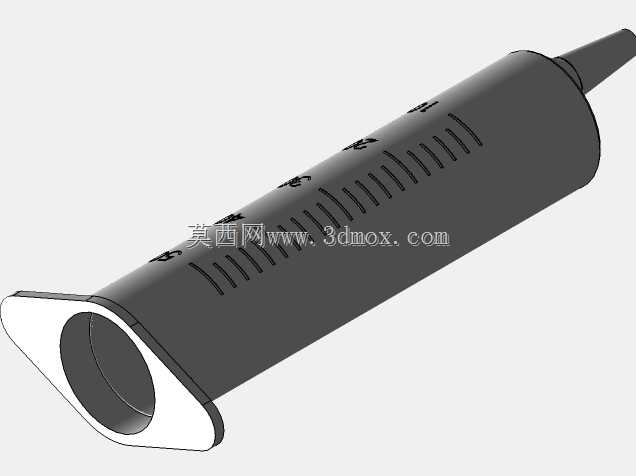

设计过程中首先考虑的是手持操作的人机工程特性，针筒尾部的凸缘结构尺寸按照成年人手指施力的接触范围设定，推杆尾部的按压盘直径足够分散拇指按压力度，长时间推注也不会出现局部压强过大的不适感。筒身的刻度标识做了凸起的几何特征，不是后期贴图效果，刻度间距按照实际容量标定均匀分布，读数视角做了优化，不管是医护人员正持抽取药剂，还是倾斜角度观察剩余液量，都能快速识别容量数值，不会因为视角偏差出现读数误差。针头与针筒的连接部位采用标准鲁尔接头结构，锥度配合尺寸完全符合医用耗材的通用接口标准，既可以保证针头安装后的同轴度，避免针头歪斜导致的穿刺偏差，也能兼容同规格的通用针头配件，不需要额外做适配结构。

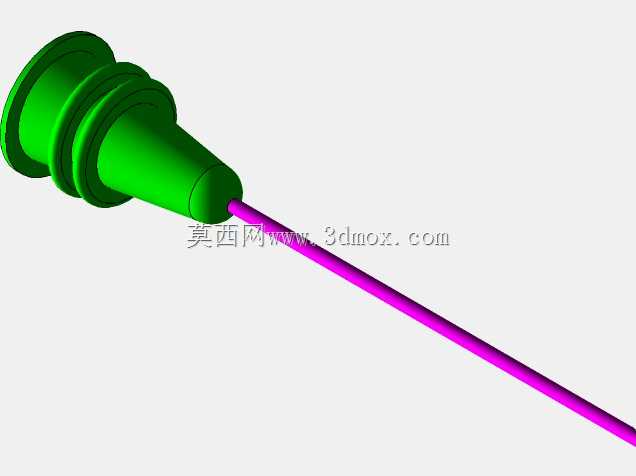

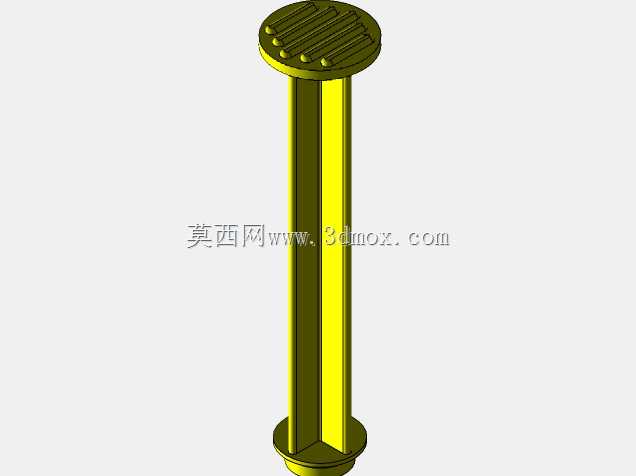

从功能特性来看，针筒部分采用透明材质的结构设定，壁厚均匀控制在合理范围，既保证足够的结构强度，承受推注过程中的内部液体压力，不会出现筒身胀裂、变形的问题，也能清晰观察内部药液的状态，及时发现气泡、杂质等异常情况。推杆部分的截面采用十字筋结构，在保证纵向推压强度的前提下尽可能减少材料用量，同时筋条的导向结构与针筒尾部的限位槽配合，推拉过程中不会出现推杆转动、偏移的问题，活塞的安装位置做了卡槽定位，保证活塞与推杆连接牢固，抽拉过程中不会出现活塞脱落的情况。针头部分的针管做了薄壁空心结构，针尖的斜切角度按照实际穿刺需求设定，既可以降低穿刺过程中的阻力，减少被注射者的痛感，也能保证药剂推注的流畅性，针座与针管的连接部位做了圆角过渡，避免应力集中导致的针管断裂问题。

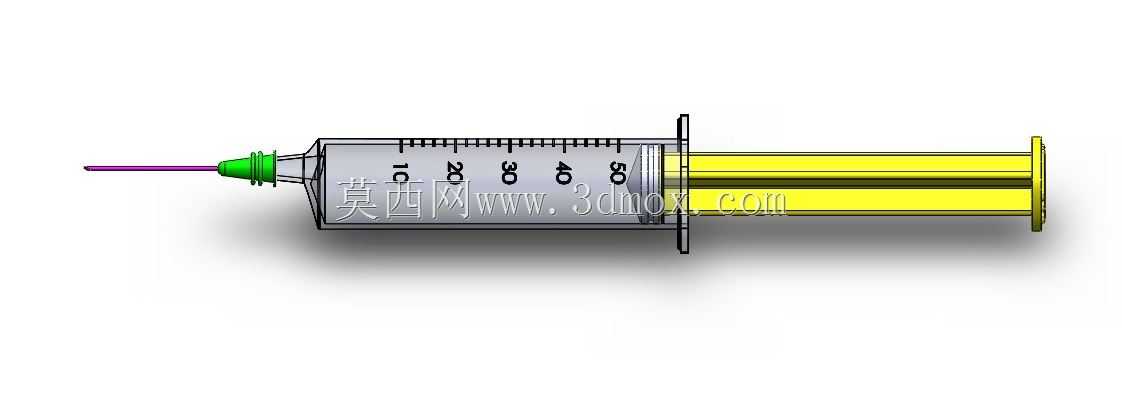

在安装边界与尺寸设定上，整套注射器的整体长度按照常规一次性医用注射器的常用规格设定，针筒外径控制在适合手持握持的尺寸范围，推杆的行程长度与针筒的有效容量匹配，完全抽拉到位时活塞不会脱出针筒，推到底部时活塞能完全贴合针筒前端的锥面，保证残液量控制在最低水平。各部件的装配关系都做了实际的干涉检查，比如推杆推进到最前端时，十字筋结构不会与针筒前端的内壁发生碰撞，针头安装后针座的端面与针筒前端面完全贴合，不会出现配合间隙导致的漏液问题。

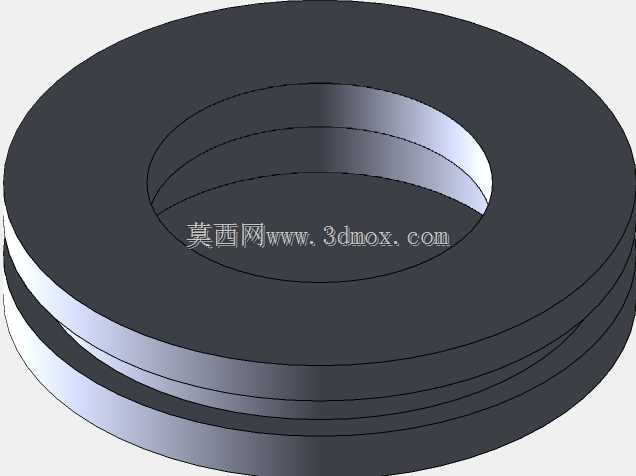

实际应用场景中，这类结构的注射器不仅可以用于常规的临床肌肉注射、静脉推注，也可以用于实验室少量液体的定量移取、工业点胶场景的小容量胶液推送，结构的通用性很强。设计过程中没有做多余的异形结构，所有的倒角、圆角都按照实际注塑生产的工艺要求设定，比如针筒的外边缘做了小圆角过渡，不会出现锋利的边角划伤操作人员，推杆的筋条边缘也做了钝化处理，手持抽拉时不会划伤手指。密封活塞的环形凸起结构做了多道密封筋设计，与针筒内壁的接触压力均匀分布，不管是抽取粘稠度较高的药剂，还是快速推注低粘度液体，都能保证良好的密封性，不会出现液体从活塞边缘渗漏的问题。
