0.2ml容量热循环仪用PCR样品管结构

　　在分子生物学实验的热循环扩增场景中，这类0.2ml容量的样品管是承载反应体系的核心耗材，日常使用场景覆盖常规PCR扩增、实时荧光定量PCR、梯度PCR等各类热循环实验流程，需要在-20℃到100℃以上的反复温度交变环境下保持结构稳定，同时配合热循环仪的加热模块完成快速的热传导过程，保障管内反应体系的温度均一性。从结构设计逻辑来看，整体采用锥形底部设计，一方面适配热循环仪模块的锥形孔位，保证管身与加热孔壁的贴合面积最大化，减少热传导过程中的空气间隙带来的温度损耗，另一方面锥形底可以让微量反应体系自然汇集在管底，避免小体积反应液挂壁导致的反应体系体积偏差，适配10μl到200μl区间的常规PCR反应体系装载需求。

　　管身上部设计有外翻的边檐结构，这个结构的核心作用是在样品管放入加热模块时形成轴向限位，避免管身滑落至加热孔内部，同时也方便实验人员用手指或者镊子夹取转移，开盖、关盖过程中可以借助边檐受力，减少管身变形的概率。管盖与管身的连接采用一体化的薄壁连接筋设计，既可以避免管盖丢失，也能保证开盖后管盖始终与管身连接，减少实验过程中交叉污染的风险，管盖内侧设计有一圈凸起的密封环，关盖后密封环嵌入管口内壁，配合管身的管口刚性结构形成过盈密封，在热循环的高温变性阶段可以有效防止管内反应液蒸发，避免反应体系浓度变化导致的实验失败。从建模的尺寸边界来看，管身总长度控制在适配常规96孔PCR板的孔深范围内，最大外径与标准0.2ml PCR管的加热孔孔径匹配，锥形部分的锥度严格匹配热循环仪加热模块的孔位锥度，保证装配后管底与孔底完全接触，没有悬空间隙。管身的壁厚设计采用渐变壁厚逻辑，底部区域壁厚稍薄，提升热传导效率，上部管口区域壁厚适当增加，提升结构刚性，避免反复开关盖导致管口开裂。连接管盖的薄壁连接筋位置做了圆角过渡处理，减少反复弯折开盖过程中的应力集中，提升连接筋的耐弯折寿命，避免多次使用后连接筋断裂。

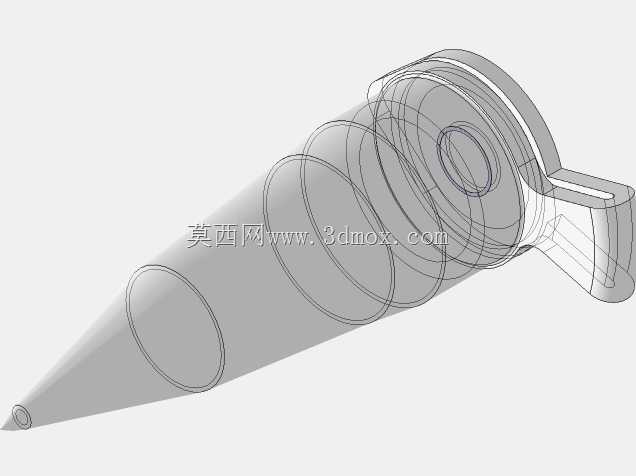

　　在实际建模过程中，管身的外轮廓采用回转体特征构建，边檐部分采用拉伸加圆角处理，管盖部分单独构建密封环特征，同时还原管盖与管身连接的薄壁铰链结构，所有的棱角位置都做了小圆角过渡，既符合实际注塑生产的脱模要求，也还原真实耗材的结构细节。这类样品管的结构设计需要兼顾热传导效率、密封性能、操作便利性三个核心需求，锥形底的设计不仅服务于热传导和样品汇集，在离心步骤中也可以让反应液快速沉降到管底，适配实验流程中瞬时离心的操作需求。管身的外壁设计有细微的磨砂区域，方便实验人员用记号笔标记样品编号，避免标记脱落导致的样品混淆。

　　从装配适配性来看，该结构可以直接适配标准96孔PCR板、单模块热循环仪、实时荧光定量PCR仪的样品孔位，不需要额外的适配转接部件，同时也可以适配八联管压盖器、开盖器等常用实验工具，匹配常规分子生物学实验室的操作流程。建模过程中需要注意管身的同轴度公差，保证管身放入加热孔后不会出现偏斜，管盖与管口的同轴度也要控制在合理范围内，避免关盖后出现密封不严的问题。薄壁区域的厚度均匀性是建模的重点，壁厚不均会导致注塑生产过程中出现缩水、变形等问题，同时也会影响热传导的均一性，导致不同位置的反应管温度出现差异，影响实验结果的重复性。
