带鲁尔锁结构的20毫升全玻璃注射器

　　在实验室液体定量移取、医疗场景药剂精准抽吸、工业小容量流体加注的实际作业中，玻璃材质注射器凭借化学稳定性强、内壁光滑无残留、可高温灭菌重复使用的特性，始终是小容量流体操作的核心器具之一。这款20毫升规格的全玻璃注射器，在结构设计上重点适配鲁尔锁接口的通用连接标准，解决了普通滑配式注射器针头易脱落、接口密封不足导致的液体渗漏、压力输送时脱接的常见工程问题。从结构设计逻辑来看，整个注射器分为外筒、推杆、活塞密封段、鲁尔锁接头四个核心功能段，外筒采用高硼硅玻璃一体吹制成型，内壁做镜面级抛光处理，表面粗糙度控制在Ra0.2以下，保证推杆推进时的阻尼均匀，不会出现卡顿、跳移的情况，同时减少液体在内壁的挂壁残留，提升定量移取的精度。外筒外壁的容量刻度采用烧结工艺制作，不会因反复擦拭、高温灭菌出现刻度脱落模糊的问题，刻度分度值为1毫升，满足常规实验、药剂抽取的读数精度要求。端部的鲁尔锁结构采用标准6%鲁尔锥度设计，外旋锁圈与玻璃外筒端部做加固嵌合，锁圈旋转行程控制在1.5圈即可完成对接锁定，既可以适配标准规格的金属针头、塑料针头，也能连接鲁尔接口的管路、过滤器等辅件，在负压抽吸、正压推注的工况下，接口处可承受不低于0.3MPa的流体压力不渗漏、不脱开。

　　推杆部分同样采用玻璃材质制作，端部的活塞密封段采用适配玻璃内壁的弹性密封结构，密封件与玻璃内壁的接触压力经过反复调校，既保证整段行程的密封性能，不会出现抽吸时进气、推注时漏液的问题，又不会因接触压力过大导致推进阻力过大，影响单手操作的手感。从安装与适配边界来看，整个注射器的总长度控制在110毫米左右，外筒外径为20毫米，鲁尔锁接头的最大外径为9毫米，可适配常规的注射器固定支架、注射泵推进卡槽，不需要额外做定制转接件就能直接安装在实验室常用的微量注射泵上，实现长时间匀速定量输液、加样作业。

　　在实际应用场景中，这款全玻璃注射器可覆盖多个领域的作业需求：在化学实验室中，可用于强腐蚀性试剂、有机溶剂的定量移取，不会像塑料注射器那样出现被溶剂溶胀、材质析出污染样品的问题；在医疗场景中，经过高温高压灭菌后可用于特殊药剂的配置、抽吸，玻璃材质不会与药剂发生反应，保证药剂纯度；在工业小容量点胶、油墨加注、试剂灌装的工序中，搭配不同口径的针头可实现精准的定量点涂，鲁尔锁结构可以保证点胶过程中针头不会因胶液压力弹出，提升点胶一致性。

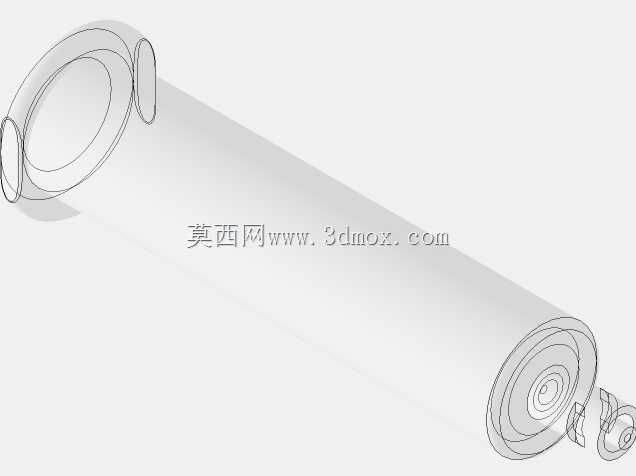

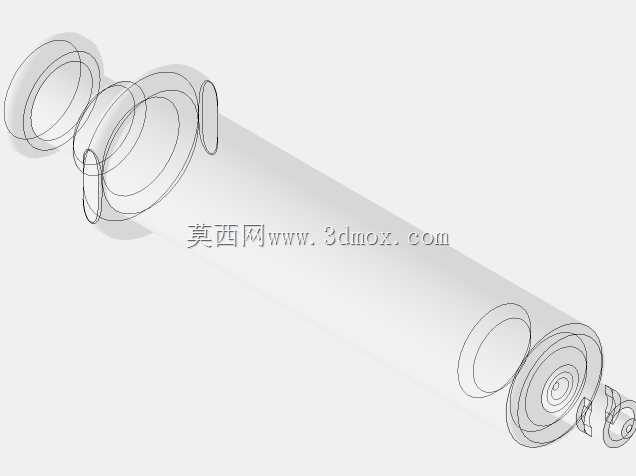

　　设计过程中重点规避了传统玻璃注射器的几个常见缺陷：一是外筒端部与鲁尔锁的连接位置做了加厚处理，减少安装针头时因应力集中导致的玻璃端部崩裂问题；二是推杆尾部做了加宽的按压凸缘，单手推注时手指的受力面积更大，长时间操作不会出现压痕，也更容易控制推注的速度；三是活塞密封件采用耐高低温、耐化学腐蚀的材质，可反复进行高温灭菌、溶剂浸泡清洗，不会出现密封件老化膨胀导致的推进卡滞问题。在三维建模过程中，所有配合面的公差都按照实际加工精度进行设定，鲁尔锥面的配合公差控制在±0.02毫米，保证与标准鲁尔接头的互换性，外筒内壁与活塞的配合间隙控制在0.05毫米以内，既保证密封性能，又不会出现运动干涉。整个模型的结构完全按照实际产品的装配逻辑拆分，可直接用于结构验证、工装设计、作业场景模拟等用途，对于需要设计配套注射工装、定制特殊接口适配结构的工程师来说，可以直接调取模型进行配合尺寸校验，减少实际测绘的工作量。
