G13荧光灯座结构三维设计

　　日常商用与工业照明场景里，直管荧光灯的可靠固定与电气导通，很大程度依赖端部的灯座连接件，本次呈现的G13规格灯座结构，正是适配标准T8管径荧光灯管的配套连接部件。从实际使用场景来看，这类部件广泛应用在办公室格栅灯盘、工厂车间支架灯、地下车库长条照明灯具、商超嵌入式照明模组中，承担着灯管机械固定、导电触点定位、绝缘防护的多重作用，是荧光类照明系统里不可缺失的基础结构件。

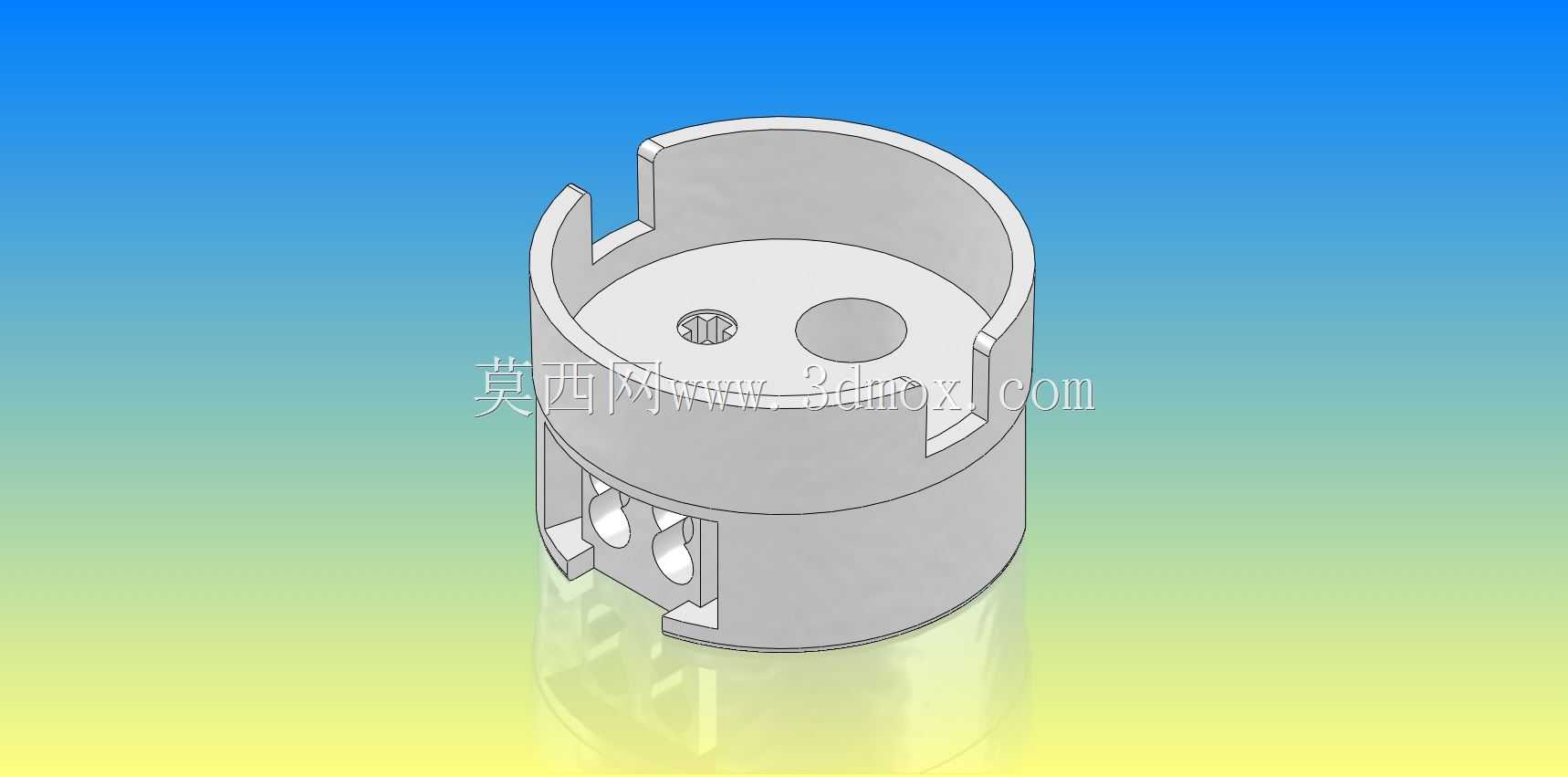

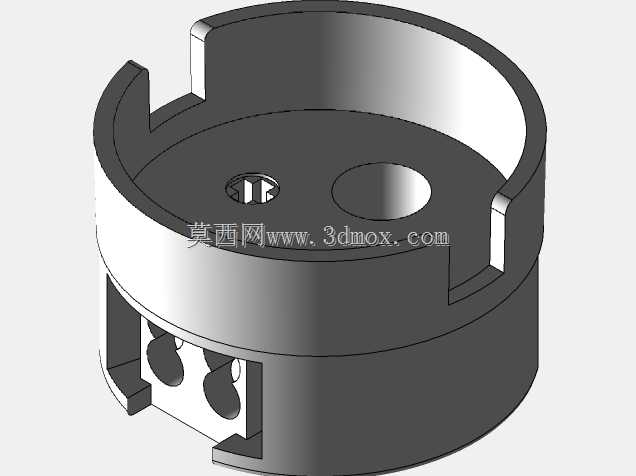

　　从结构设计逻辑来看，该部件采用圆柱式主体构型，整体为中空筒状结构，侧壁预留的对称卡槽是核心安装定位结构，对应灯管两端G13标准灯头的凸起卡位，安装时只需将灯管灯头对准卡槽推入后旋转一定角度，即可完成机械锁止，避免灯管在震动环境（比如工业厂房、轨道交通配套照明场景）中出现松脱掉落的问题。筒身内部的两个孔位分别对应导电触点安装位与定位柱位，其中带内齿结构的孔位是导电铜脚的插接通道，设计时特意预留了过盈配合余量，保证铜脚压入后不会出现轴向窜动，避免接触不良导致的灯管闪烁、起辉困难问题；旁边的圆形沉孔是灯座与灯具支架装配时的定位孔，装配时对应支架上的定位柱插入，可快速完成灯座的预装定位，减少装配时的对位调整时间，适配流水线批量装配的生产需求。

　　筒身下部的卡扣结构是与灯具壳体的连接结构，采用悬臂式卡扣设计，卡扣的倒扣角度经过反复校核，既保证装配时可以徒手压入完成固定，不需要额外螺丝紧固件，又能在长期使用后不会因为塑胶老化出现卡扣松脱，同时拆卸维护时只需用平口螺丝刀轻撬卡扣即可取下灯座，方便后期更换损坏的灯座部件，不需要整体拆卸灯具支架，降低后期运维成本。整体结构的壁厚设计遵循均匀壁厚原则，主体壁厚保持在1.8mm左右，既满足注塑成型时的熔体流动要求，避免出现缩痕、缺胶等成型缺陷，又能保证结构强度，在灯管插拔、旋转的受力场景下不会出现壳体开裂的问题。

　　从安装边界尺寸来看，该灯座的外径尺寸适配标准G13灯座的安装开孔要求，筒身高度匹配常规灯具端盖的内部空间，不会出现灯座突出端盖或者内部空间不足挤压导线的问题；内部导电触点的中心距严格遵循G13灯头的标准间距要求，保证不同厂商生产的标准T8灯管都能顺利插入导通，不存在适配性问题。结构边缘全部做了R0.5以上的圆角处理，一方面是避免注塑时出现应力集中导致的部件开裂，另一方面是安装时不会划伤操作人员的手部，也不会磨损灯管端部的绝缘涂层。

　　在绝缘防护设计上，整体结构采用绝缘塑胶材质的一体化设计，导电部件完全包裹在壳体内部，只有与灯管灯头接触的触点部分外露，外露部分的周边也设置了绝缘挡边，避免安装维护时手指误触带电部件，满足低压照明配件的绝缘安全要求。筒身内部预留了导线走线空间，导线从灯座尾部的进线孔穿入后，可以直接与铜脚的接线端连接，内部空间足够容纳导线的弯折余量，不会出现导线被壳体挤压破损导致的短路风险。

　　从实际选型适配角度，该结构可以直接适配常规T8直管荧光灯，也可以兼容同规格的LED替换灯管，不需要修改灯具的原有安装结构，方便旧照明系统的LED改造升级，只需要替换原有灯管即可，不需要更换灯座部件，降低改造成本。结构设计时充分考虑了长期使用的耐温性能，适配的塑胶材质可以满足灯管长期工作时的温升要求，不会因为灯管发热出现壳体变形、卡扣失效的问题，在-20℃到60℃的工作环境温度范围内都能保持结构性能稳定，适配不同场景的照明使用需求。
