多轮支撑结构电动代步轮椅设计方案

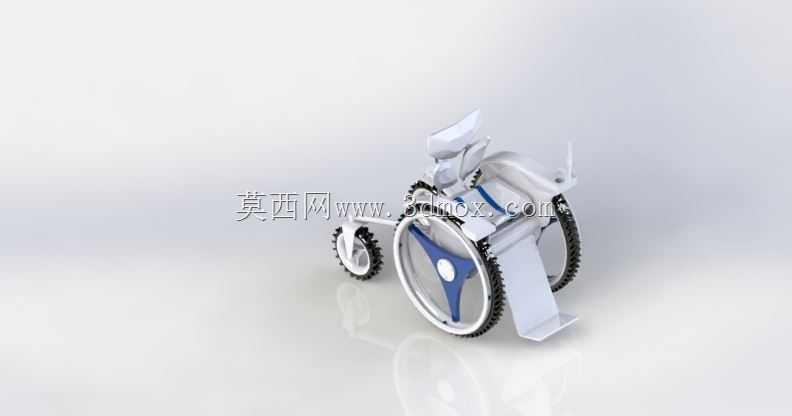

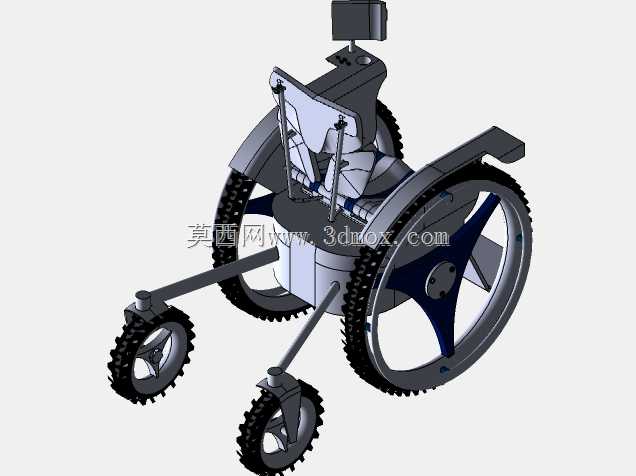

　　从功能特性来看，大尺寸主驱动轮采用深齿越野胎面结构，轮辐采用一体式三角支撑构型，在降低轮组自重的同时保证径向承载能力，驱动轮的安装位置相对座椅重心做了后移调整，当轮椅攀爬10度以内缓坡时，重心投影始终落在前后轮支撑边界内，避免后倾风险；前置的两个小直径万向轮采用独立摇臂支撑结构，摇臂与车架主体之间预留了15度的上下摆动余量，当单侧前轮压过3cm以内的路面凸起或凹陷时，轮组可自适应贴附地面，不会出现整机悬空抖动的问题，后侧的辅助支撑轮仅在整机后仰角度超过8度时接触地面，日常平路行驶时保持5mm的离地间隙，不会增加正常行驶的滚动阻力。这款电动代步轮椅的结构设计，核心围绕非铺装路面的通行适配性展开，区别于常规两轮驱动加两万向轮的民用轮椅构型，采用了大直径主驱动轮搭配前置双支撑小轮、后侧辅助支撑轮的多轮布局，在实际应用场景中，可覆盖社区无障碍通道、小区缓坡草坪、老旧小区无电梯楼栋的坡道衔接、户外公园碎石路面等常规轮椅难以稳定通行的场景，解决传统轮椅越障高度不足、侧倾稳定性差的痛点。

　　设计过程中优先考虑了使用者的操作边界，座椅靠背采用贴合人体腰背曲线的曲面构型，靠背支撑骨架采用薄壁管件弯折成型，在保证支撑强度的前提下尽可能降低靠背区域的整体重量，座椅下方的电池与控制模块安装舱做了下沉式设计，将整机重心高度控制在380mm以内，相比常规轮椅重心降低近120mm，大幅提升高速转向时的侧倾稳定性；扶手区域预留了操控手柄的安装位，操控模块的安装高度可根据使用者的臂长做上下50mm的调整，适配不同身高、不同上肢活动能力的使用需求。

　　从安装边界来看，整机展开后的最大宽度控制在650mm，符合常规住宅门洞、电梯轿厢的通行宽度要求，最大长度为1100mm，原地转向半径控制在400mm以内，可在狭小的居家空间、电梯厅内完成转向操作；主驱动轮的快拆结构采用销轴式锁定设计，无需额外工具即可在10秒内完成单侧驱动轮的拆卸，拆卸后整机宽度可压缩至580mm，方便放入家用轿车的后备箱进行转运。车架主体采用圆管与钣金件组合的焊接构型，主承力管选用壁厚2mm的6061铝合金材质，在保证120kg额定承载能力的前提下，将车架整体重量控制在18kg以内，相比钢制车架减重近40%；各轮组的安装支座均采用统一的安装孔位标准，后续维护更换轮组时无需重新打孔适配，降低后期运维的配件匹配难度。

　　座椅后方预留了可选装的储物筐、靠背靠枕的安装接口，脚踏区域的支撑臂可做0-90度的翻转调整，使用者上下轮椅时可将脚踏完全翻起，预留足够的腿部活动空间，避免磕碰。在结构强度校核阶段，针对车架的主承力节点做了有限元受力分析，在额定载荷下，车架最大应力出现在驱动轮安装支座位置，应力值远低于材料的屈服强度，可满足长期反复使用的疲劳强度要求；轮组的轴承选用密封型深沟球轴承，可阻挡户外行驶时的灰尘、泥水进入轴承内部，延长轮组的维护周期。
