这套剪叉式举升支撑结构的三维建模,核心围绕车间内固定工位的重物抬升需求展开,常见于装配线旁的工件托举、仓储区域的楼层间物料转运、维修工位的整车底盘托举场景,区别于单臂直顶结构,剪叉布局的核心优势在于举升全程的横向稳定性,不会出现单侧偏载导致的倾覆趋势,哪怕托举工件重心偏离平台中心一定距离,交叉臂的受力分配也能把偏载力矩均匀传导到底部安装基座,不需要额外加装过多侧向导向轮。

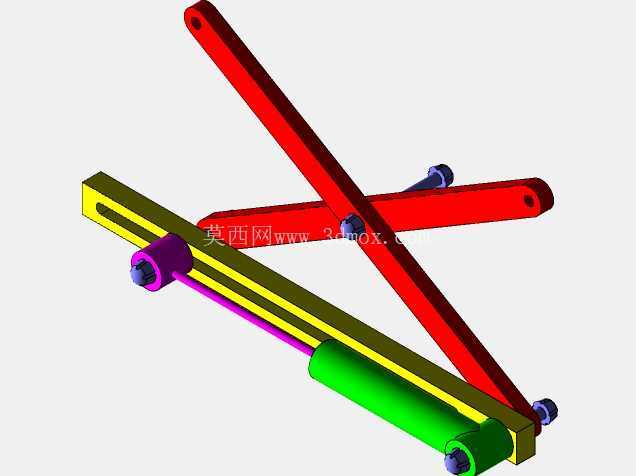

从结构组成来看,整套机构包含两组交叉布置的高强度剪臂、中部铰接销轴、底部滑动导向槽、侧向安装的液压驱动油缸、两端铰接连接座几个核心部分。剪臂采用长条形矩形截面型钢加工,臂身两端分别加工铰接通孔,其中一组臂的下端固定在基座尾部铰接座,上端卡在顶部平台的横向滑槽内,另一组臂的下端卡在底部基座的横向滑槽内,上端固定在顶部平台尾部铰接座,两组臂在中部通过销轴形成十字交叉的转动副,举升动作过程中,两组臂的夹角随油缸伸出逐步变大,上下两端的滑动端同步沿滑槽向固定端滑移,顶部平台始终保持水平姿态抬升,不会出现倾斜偏转。
驱动端选用的是侧向平行布置的单作用液压油缸,油缸缸体尾部铰接在底部基座的侧边安装座,活塞杆端部铰接在剪臂中部靠近下滑动端的连接耳板上,这种布置方式没有把油缸放在剪叉正中心,避免了油缸随剪臂开合出现过大的摆角,油缸全程的受力方向始终和剪臂的推力方向匹配,不会出现径向别劲的问题,油缸的行程不需要匹配举升全高,只需要覆盖剪臂从收拢到完全展开的转角对应行程即可,侧向布置也给后期油缸维护、密封件更换留出了操作空间,不用拆解整套剪臂结构就能单独拆下油缸。
设计阶段首先要敲定的是安装边界尺寸,收拢状态下整套机构的整体高度要控制在低位,方便叉车直接把待举升工件推送至顶部平台表面,不需要额外搭建斜坡;完全举升状态下的最高工作高度要匹配工位操作人员的舒适作业高度,避免抬升后工件位置过高导致装配作业仰头操作。底部基座的安装孔位要和车间地面的预埋钢板对齐,基座整体长宽尺寸要大于剪臂完全收拢时的滑移行程极限,防止滑动端脱出滑槽,滑槽两端要加装硬限位挡块,哪怕油缸行程控制出现偏差,滑动轮撞到挡块也会直接锁止,不会出现臂体脱开的恶性故障。
受力校核环节要重点关注三个位置:首先是中部铰接销轴,举升偏载时这个位置承受的剪切力最大,销轴要选用调质处理的合金结构钢,配合自润滑衬套减少转动磨损;其次是剪臂和滑动轮连接的端部,这个位置反复承受交变挤压应力,臂端要做加厚补强处理,避免长期循环举升后出现焊缝开裂;最后是油缸两端的铰接耳板,耳板的厚度要和油缸销轴的承载能力匹配,耳板开孔处要做倒角处理,避免应力集中。
实际使用中这套结构的收拢厚度很小,不需要占用车间过多竖向空间,低位时可以直接嵌入地面预留的地坑内,让平台表面和车间地面齐平,工件转运车可以直接推上平台;举升过程中液压系统可以搭配节流阀实现任意位置悬停,不需要额外加装机械锁止机构就能把工件稳定停在作业高度,适配不同身高操作人员、不同装配工序的高度需求。剪臂的滑槽采用开放式长槽结构,滑动端的滚轮可以在槽内自由滚动,摩擦阻力远低于滑动摩擦,油缸不需要输出过大推力就能驱动满载平台抬升,长期运行后滑槽磨损也可以单独更换镶条,不用整体更换基座,维护成本很低。
建模过程中所有铰接位置都按实际装配间隙预留了配合公差,转动副位置没有出现干涉,油缸在全行程摆动过程中和周边剪臂、滑槽的安全间隙都控制在合理范围,不会出现运动过程中零件磕碰的问题,整体结构没有多余的复杂零件,加工工艺性好,普通钣金焊接、机加工工序就能完成全部构件制造,不需要特殊定制铸件,非常适合中小吨位的工位举升场景使用。
