血管介入治疗用网管状支架结构设计

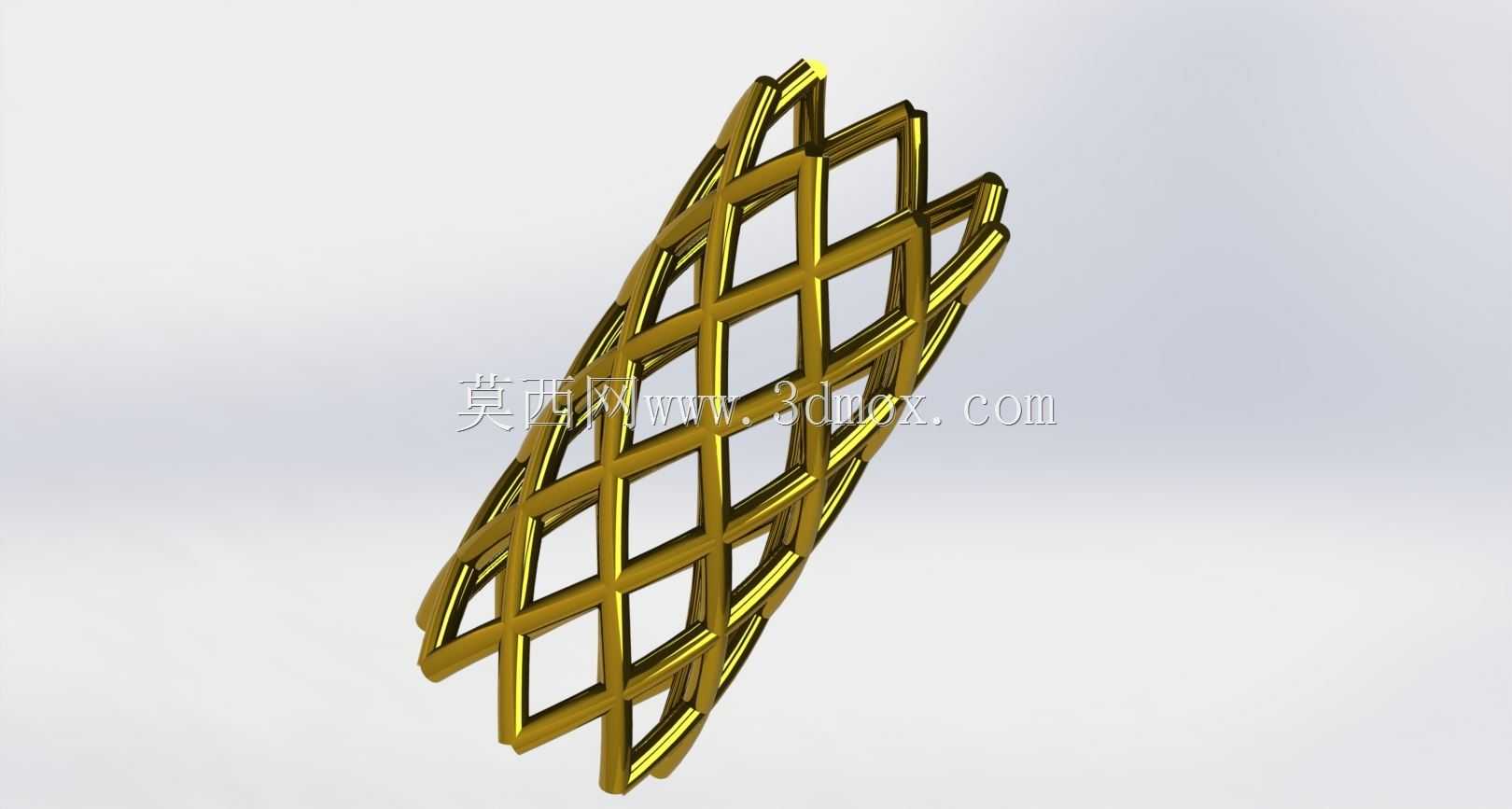

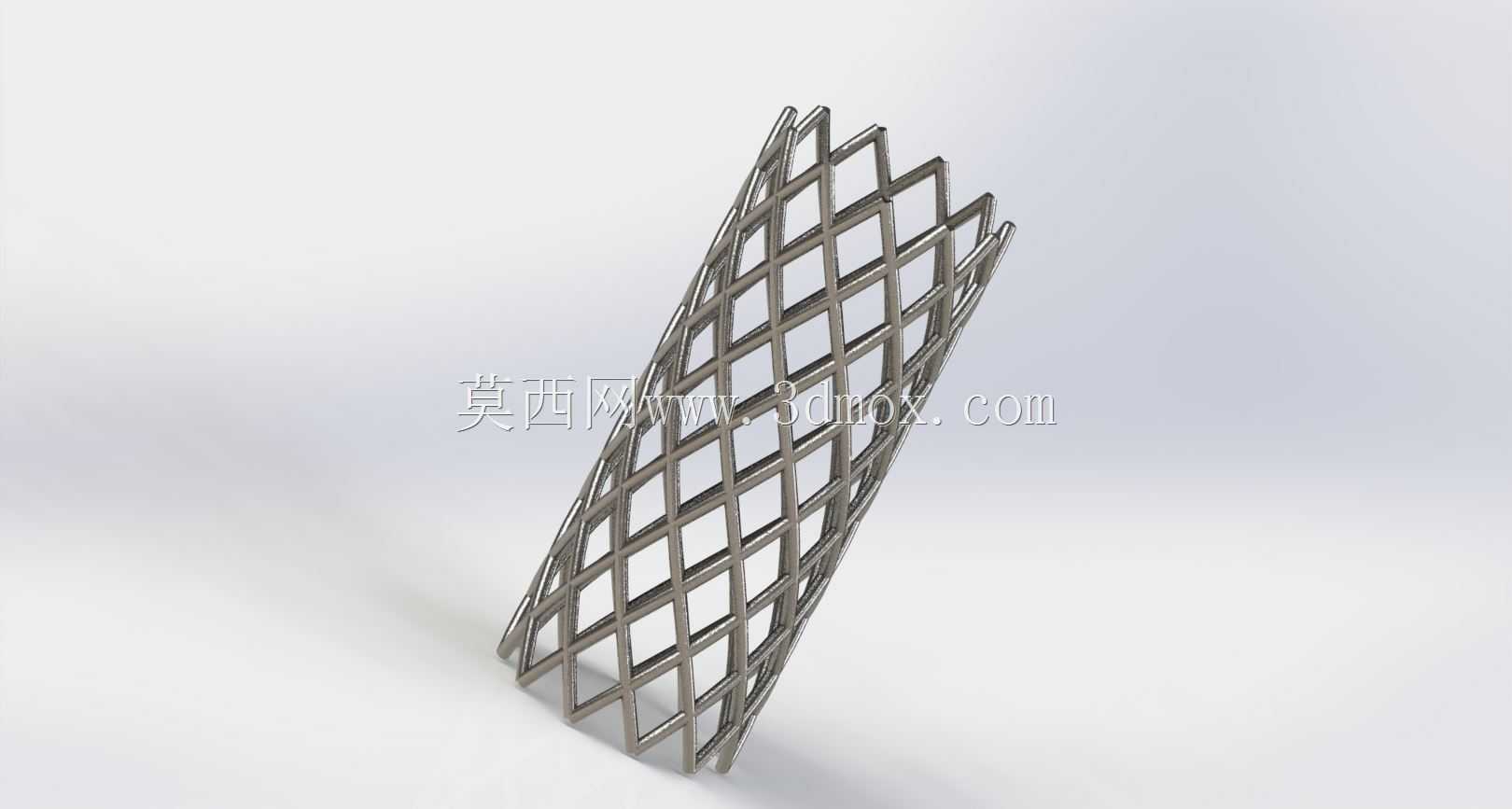

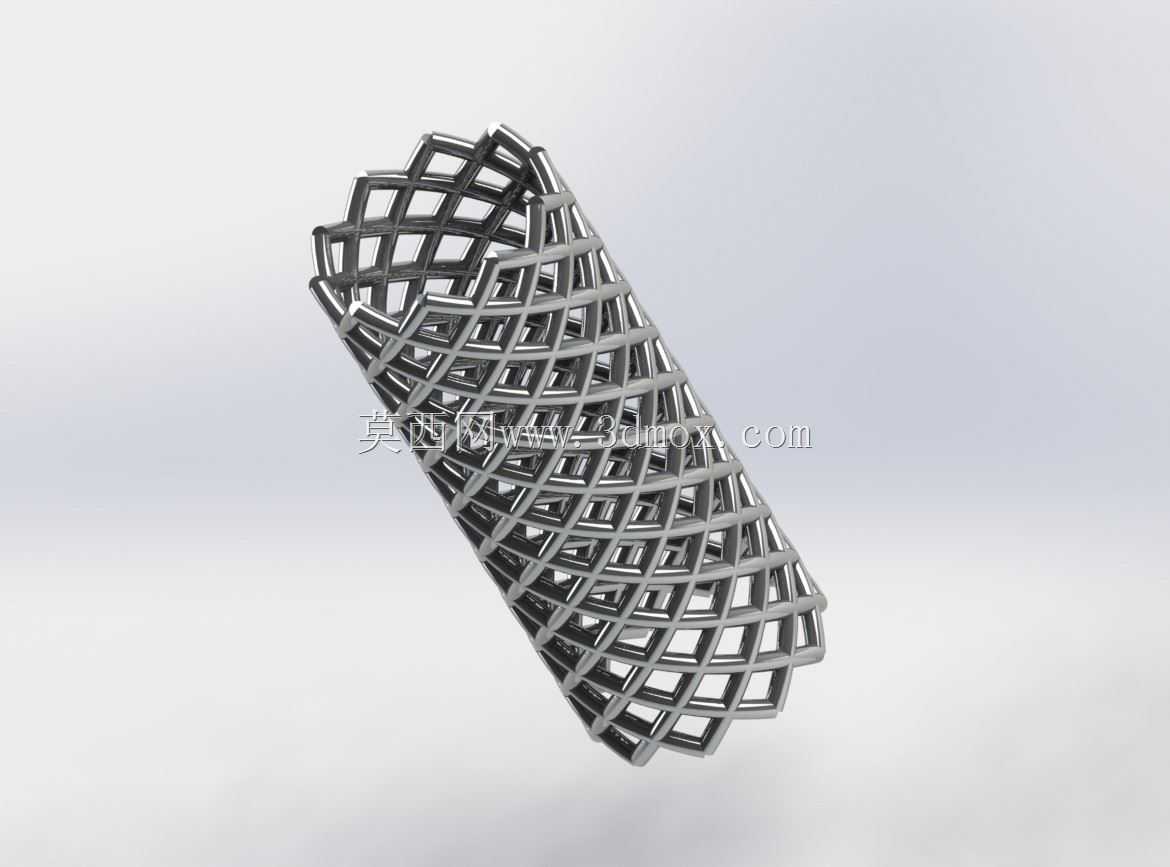

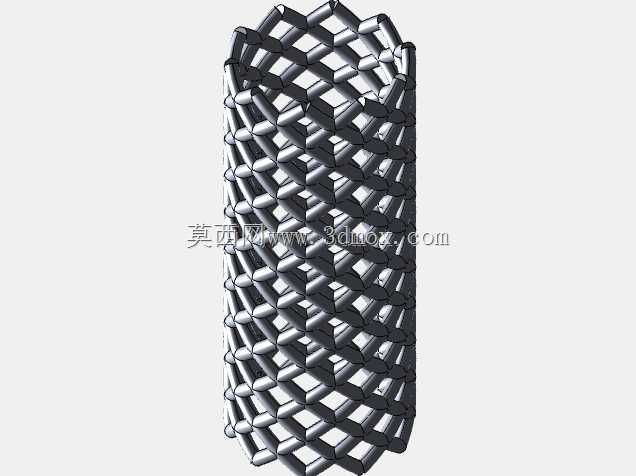

　　整体采用菱形网格交错的编织式镂空结构，这种结构选型的核心考量有三点：其一，均匀分布的网格筋条在压握和扩张过程中受力均匀，不会出现局部应力集中导致的筋条断裂或者结构变形失稳，筋条之间的连接节点采用圆弧过渡处理，避免尖锐棱角在扩张过程中划伤血管内壁；其二，镂空的网格结构不会完全阻断血管壁的血液滋养通路，减少植入后血管壁组织坏死、增生过度导致的再狭窄概率，同时也给后续的血管内皮细胞爬覆预留了附着空间，加快植入后的内皮化进程，降低长期植入的异物反应风险；其三，交错编织的结构在扩张后具备均匀的径向支撑强度，不会出现局部支撑力不足导致的支架塌陷，同时轴向具备合适的柔顺性，能够适配血管的自然弯曲形态，避免支架在血管搏动过程中出现移位或者对血管壁造成过度牵拉损伤。这款网管状镂空结构的植入支架，核心应用场景为临床血管介入治疗领域，主要针对血管狭窄、闭塞类病变的管腔重建需求，在经皮腔内血管成形术的配套植入操作中使用，能够在病变段血管内部提供持续的径向支撑力，避免血管壁弹性回缩导致的管腔再次狭窄，保障病变部位的血液流通通道顺畅。从实际临床使用的功能需求出发，该支架的结构设计首先要满足植入过程的通过性要求：支架在输送阶段需要被压握收缩至极小的外径尺寸，能够顺着导丝穿过迂曲的血管通路抵达病变位置，释放后可以自膨胀或者经球囊扩张至预设的管径，贴合血管内壁形成稳定支撑。

　　从设计过程的尺寸边界来看，这类支架的外径需要匹配目标血管的生理管径，针对不同部位的血管病变，支架的扩张后直径覆盖从几毫米到十几毫米的区间，长度则根据病变段的长度选择对应规格，压握后的外径通常控制在1-2mm区间，保障能够顺利通过临床常用的介入输送鞘管。筋条的截面尺寸经过反复迭代验证，既要保证足够的支撑强度，又要控制整体的壁厚，避免压握后整体外径过大影响通过性，网格的开孔密度也经过匹配性设计：开孔过密会导致支架整体刚度偏大，柔顺性不足，难以通过迂曲血管，同时会遮挡过多血管壁影响内皮化；开孔过疏则会导致径向支撑力不足，容易出现扩张后回弹或者受压塌陷，无法有效维持管腔通畅。

　　结构建模过程中，需要重点验证压握-扩张全过程的形变均匀性，通过有限元分析模拟不同弯曲半径血管内的支架贴壁性能，确保支架释放后各个位置都能与血管壁紧密贴合，不会出现局部翘起导致的血栓形成风险，同时还要反复调整筋条的连接角度，确保支架在轴向弯曲时不会出现筋条交叠、卡顿的问题，保障在迂曲血管段的柔顺适配能力。不同于实体管状结构，这种镂空编织结构的支架在压缩状态下具备更小的轮廓体积，释放后能够均匀覆盖病变段血管，网格的镂空比例经过精准计算，在保证结构强度的前提下尽可能减少植入物的整体体积，降低长期植入的异物负荷。

　　在实际的临床使用场景中，这类支架除了用于外周血管、冠脉的狭窄病变治疗，还可以根据结构尺寸的调整适配胆道、食道等非血管管腔的狭窄扩张支撑需求，结构的通用性较强，通过调整筋条厚度、网格密度、整体直径和长度参数，就可以衍生出适配不同管腔部位的系列化产品。建模过程中需要重点管控各个网格单元的尺寸一致性，避免出现单元大小不均导致的扩张后局部应力集中，所有筋条的过渡位置都采用圆角处理，消除加工和使用过程中的应力集中点，提升结构的抗疲劳性能，适配血管长期搏动的动态受力环境，避免长期植入后出现筋条疲劳断裂的问题。
