双缸活塞式医用氧气浓缩器配套压缩机组

这套双缸活塞式压缩单元，核心适配医用级氧气浓缩器的气源供给需求，在小型医用制氧设备、家用氧疗设备、车载供氧系统这类对气源压力稳定性、连续运行时长有明确要求的场景中，承担核心的气源压缩做功职能。不同于工业场景用的大排量压缩机组，这类配套氧疗设备的压缩单元，在设计阶段就优先平衡了输出压力、运行振动、整机重量、散热效率几个核心维度的参数匹配，毕竟氧疗设备多放置在室内甚至卧室场景，过大的振动和噪音会直接影响使用体验，同时设备需要支持7*24小时连续运行工况，对核心运动部件的耐磨性能、散热结构的设计合理性都有较高要求。

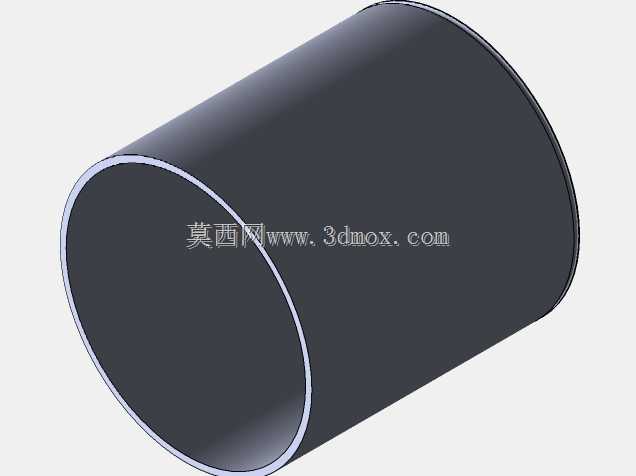

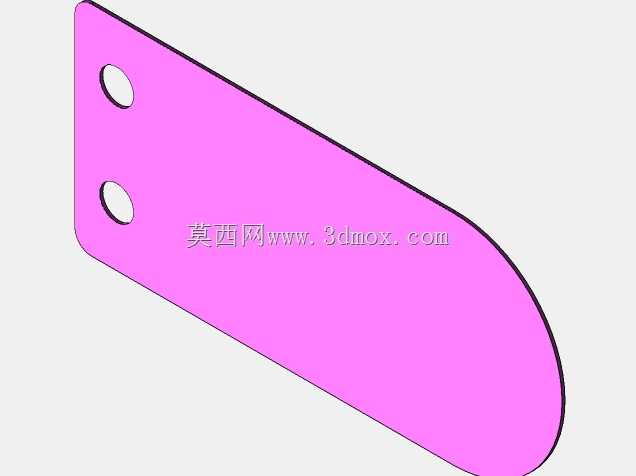

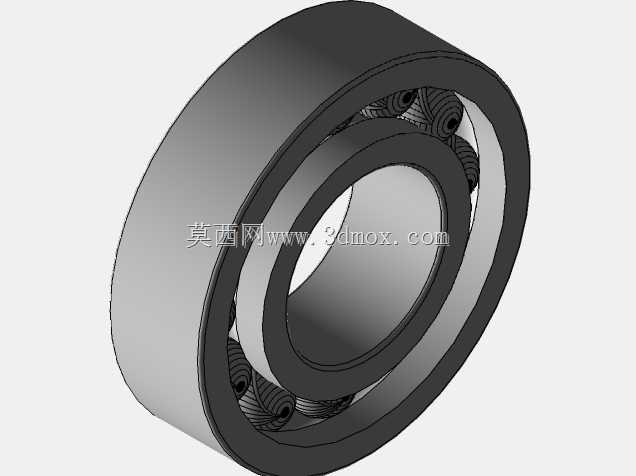

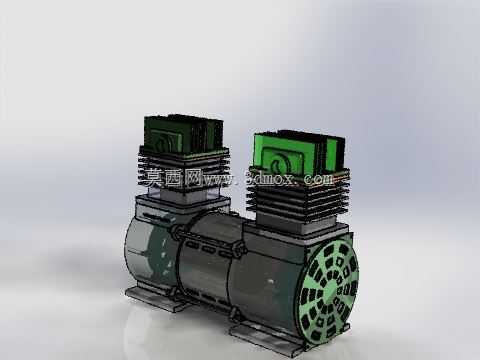

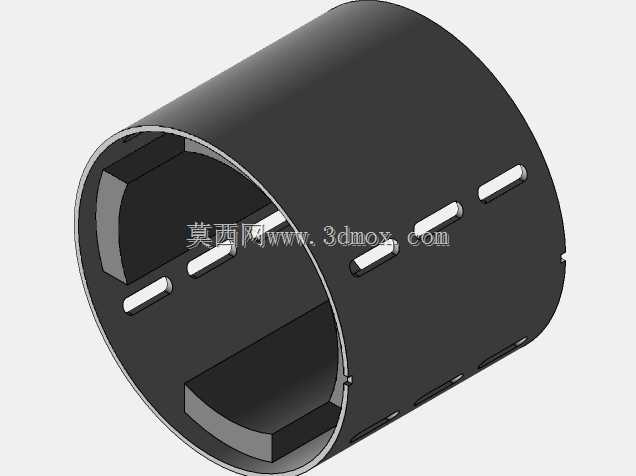

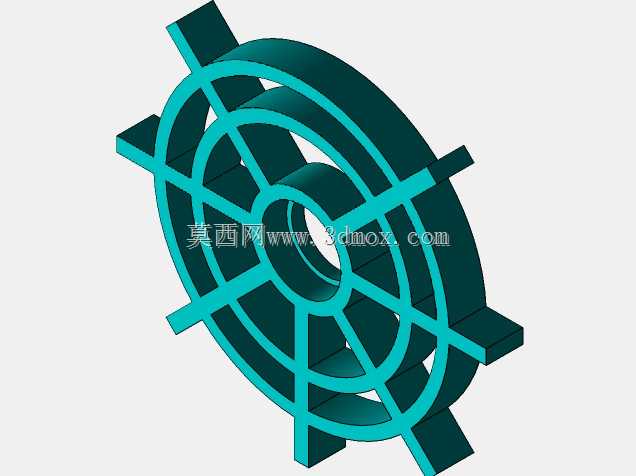

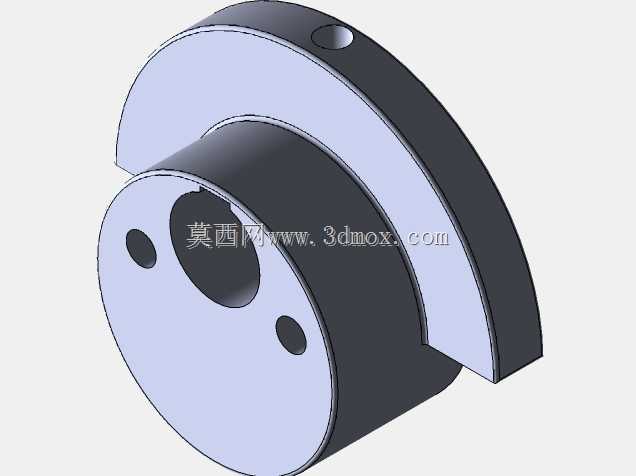

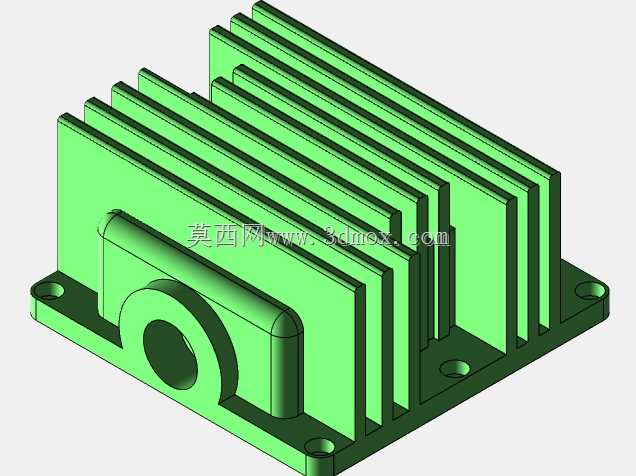

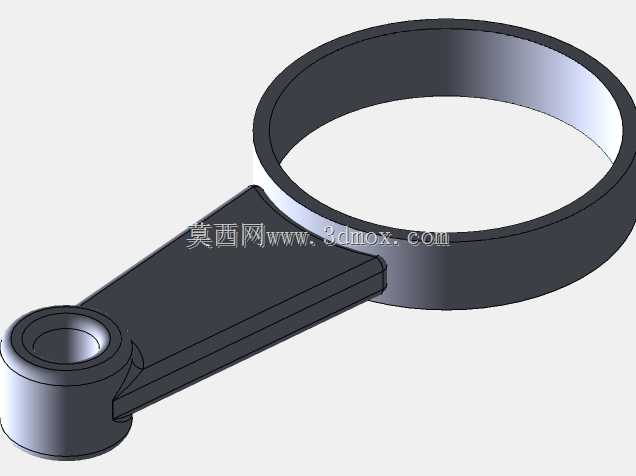

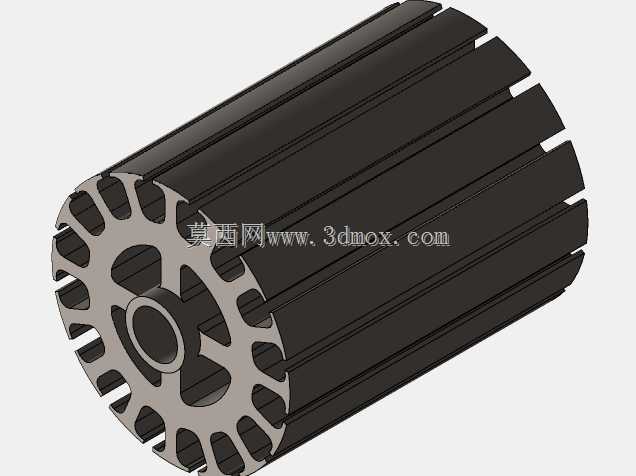

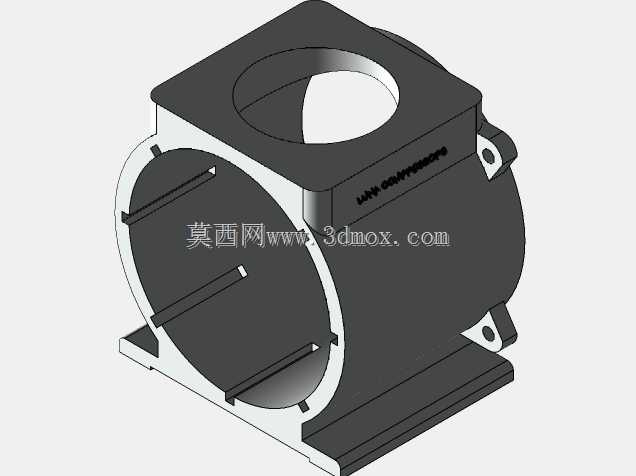

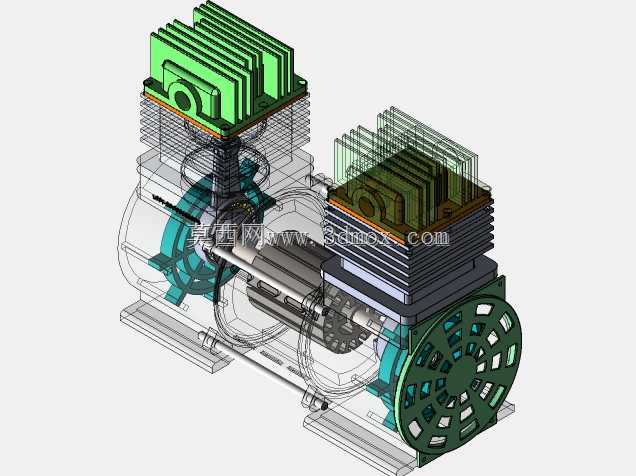

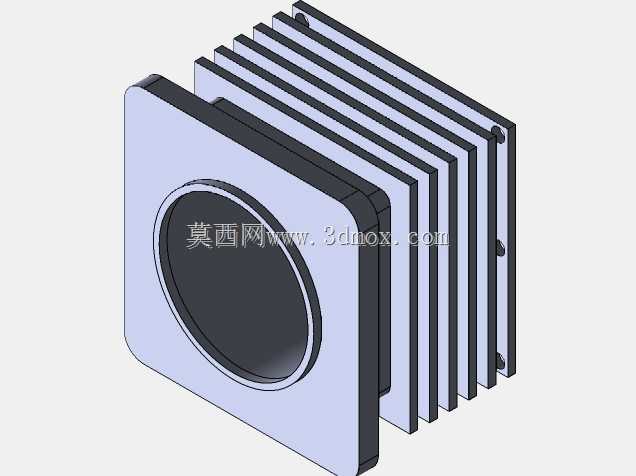

从结构设计逻辑来看，采用双缸对称卧式布局，两个压缩缸体沿电机轴向对称布置，这种布局首先可以抵消单缸活塞往复运动产生的一阶惯性力，从根源上降低整机运行时的振动幅值，不需要额外增加大质量的减震配重块就能把运行振动控制在较低水平，同时对称布局也让整机的重心落在安装底座的中心区域，安装固定后不会出现偏载应力，长期运行也不会因为振动偏移导致连接管路松动。电机端采用集成式散热风叶结构，风叶直接集成在电机转子端部，压缩缸体的散热鳍片顺着风叶的出风方向布置，电机运转时产生的冷却气流可以直接吹过两个缸体的散热鳍片，把压缩过程中产生的热量及时带走，不需要额外加装独立散热风扇，既简化了整机结构，也降低了额外的功耗和故障点。

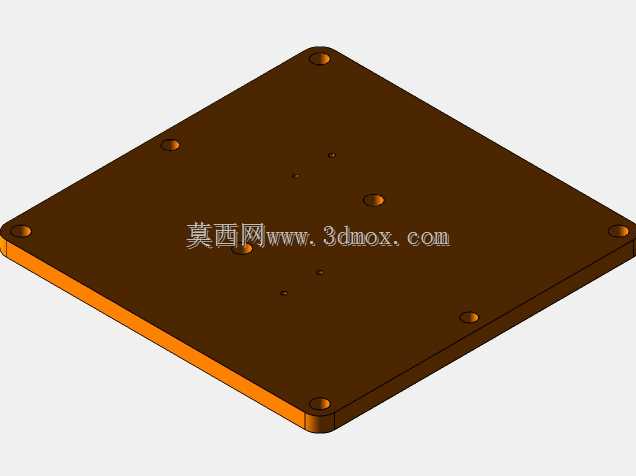

安装边界层面，整机采用一体式冲压成型的安装底座，底座上预留了四个对称分布的减震安装孔位，孔位间距适配主流10L以内流量氧气浓缩器的内部安装仓尺寸，不需要额外做转接支架就能直接固定在设备仓的安装底板上。整机的外接气路接口统一布置在缸体顶部的阀组区域，接口采用标准快插式接头规格，和设备内部的分子筛吸附塔、储气罐、气路控制阀组的管路规格完全匹配，装配时不需要做额外的接头转接，能有效减少气路泄漏点。电气接线端采用集成式接线座，固定在电机侧方的防护壳上，接线点位做了明确的极性标识，装配时不会出现接线错误的问题，同时接线座和缸体的高温区域做了隔热隔离，避免长期高温环境导致线缆绝缘层老化加速。

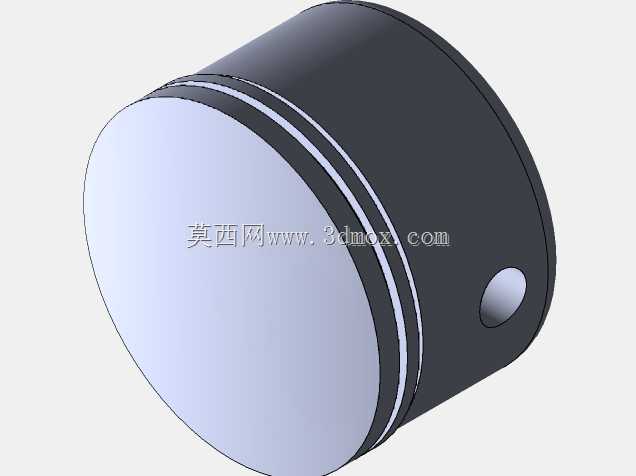

功能特性上，这套压缩单元的输出压力稳定在0.4-0.5MPa区间，刚好匹配分子筛制氧的最佳工作压力范围，不会因为压力过高导致分子筛粉化加速，也不会因为压力不足导致氧气产出浓度不达标。两个缸体的进排气阀组采用独立的簧片阀结构，阀片采用耐疲劳的合金材质，在每分钟上千次的往复启闭工况下，能保证长期的密封性能，不会出现阀片断裂、密封失效导致的压力不足问题。缸体和活塞之间采用无油润滑的活塞环结构，压缩过程中不会有润滑油混入压缩空气，从根源上避免了油雾污染分子筛、导致氧气产出带油味的问题，完全符合医用呼吸类设备的气路洁净度要求。

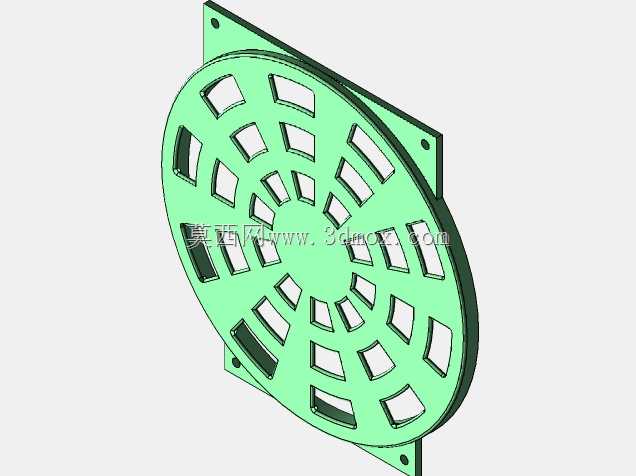

实际选型适配时，需要注意这套压缩单元的运行温升，在连续运行4小时后，缸体表面温度会稳定在60-70摄氏度区间，所以在设备仓设计时，需要在对应缸体的位置预留对应的通风散热格栅，不要把高温区域紧贴设备的塑料外壳部件，避免长期高温导致外壳变形老化。另外安装时需要在底座安装孔位处加装橡胶减震垫，进一步抵消剩余的小幅振动，避免振动传递到设备外壳产生共振噪音。气路连接完成后需要做保压测试，确保0.6MPa压力下30分钟压降不超过0.02MPa，避免因为气路泄漏导致设备频繁启动、压缩单元寿命缩短。在三维建模层面，这套模型完整还原了压缩缸的散热鳍片细节、电机端的风叶护罩结构、底座的安装孔位尺寸、阀组的接口位置，在做氧气浓缩器整机结构设计时，可以直接导入模型做安装干涉检查、气路管路走向排布、仓体散热风道模拟，不需要再重新测绘核心部件尺寸，能大幅缩短整机开发的结构设计周期。
