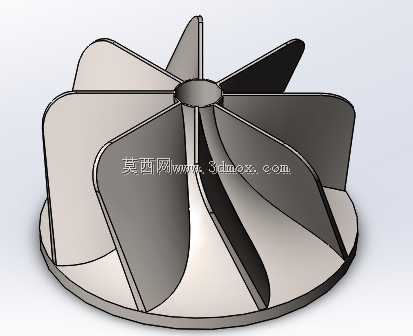

八等距叶片离心式压缩机叶轮结构

　　在中小排量容积式压缩机、微型离心送风设备的配套结构中，叶轮作为核心动部件，直接决定整机的压比、送风效率与运行稳定性，本次呈现的八叶片等距叶轮结构，主要适配小型无油空压机、桌面级工业散热风机、低压气力输送配套气源设备的动端需求，这类应用场景普遍对叶轮的动平衡精度、气流引导平顺性有明确要求，同时需要兼顾小尺寸安装边界下的结构强度，避免高速运转下出现叶片形变或共振问题。从结构设计逻辑来看，该叶轮采用8片等距分布的圆弧弯掠叶片，叶片型线从轮毂处的轴向入口平滑过渡到轮缘处的径向出口，这种型线设计能够在较低转速下实现稳定的气流导向，减少叶片入口处的气流冲击损失，同时避免小流量工况下容易出现的旋转失速问题。

　　叶轮整体为轮盘+叶片一体化的结构形式，底部设置整圈轮盘作为叶片的支撑基础，叶片根部与轮盘采用大圆角过渡，既能够降低冲压或铣削加工过程中的应力集中风险，也能减少高速旋转时叶片根部的交变应力幅值，提升部件的疲劳寿命。轮毂中心设置同轴安装孔，用于与电机输出轴配合定位，安装孔的轴向长度经过匹配设计，能够保证与电机轴的配合接触面积足够，传递额定扭矩时不会出现打滑或偏摆，安装时可通过顶丝或键连接实现周向固定，适配常规的单相异步电机、直流无刷电机输出轴尺寸，不需要额外定制转接轴件。

　　从安装边界来看，该叶轮的径向尺寸控制在小规格风机的常规适配范围内，轴向高度与轮盘直径的比例经过优化，能够直接装入常规的蜗壳流道内，不需要对原有风机的壳体结构做额外修改，轮缘与蜗壳内壁的间隙可控制在合理区间，既避免运转时出现刮蹭，也能减少间隙处的气流回流损失，提升整机容积效率。在实际运行过程中，等距分布的8片叶片能够将气流均匀分割，输出的气流脉动更小，相比少叶片结构能够有效降低运转时的气动噪声，适合对噪音控制有要求的室内配套气源设备、电子设备散热送风场景。叶片的弯掠角度经过匹配设计，在额定转速下能够实现气流的平稳加压，不会出现叶片表面的气流分离，保证从叶轮出口流出的气流均匀进入扩压段，提升整机的运行效率。

　　结构设计时充分考虑了加工工艺性，若采用注塑工艺生产，叶片的拔模角度均匀，不会出现倒扣结构，能够简化模具结构，降低批量生产成本；若采用铝合金铣削加工，叶片之间的流道空间足够，刀具可以顺利进出完成型面加工，不需要特殊的加长刀具或五轴联动的特殊工艺路径，常规三轴加工中心即可完成粗精加工，生产适配性较强。在动平衡调校层面，等距叶片的结构对称度更高，初始动平衡余量更小，后期校准时需要去除的配重更少，能够缩短生产调校周期，同时对称结构在高速运转时的径向力分布均匀，对电机轴承的径向载荷更小，能够延长配套电机的轴承使用寿命。这类叶轮结构也可适配小型工业吸尘器的负压发生端、小型气泵的增压端，在不同工况下只需要根据目标压比和流量调整转速即可，不需要对叶轮型线做大幅修改，结构通用性较强。设计过程中针对叶片的厚度做了梯度优化，叶片根部厚度大于轮缘处厚度，在保证结构强度的前提下尽可能降低叶轮整体重量，减少电机启动时的转动惯量，降低电机的启动电流，提升设备的启动响应速度。轮盘的边缘做了小倒角处理，既能够去除加工毛刺，也能减少轮缘处的气流涡流损失，提升流道内的气流平顺性。
