小型制冷系统用1/6马力压缩机组结构

在商用小型冷柜、桌面冷藏展示柜、嵌入式红酒柜、小型制冰机这类容积在100L以内的制冷场景中，1/6马力规格的压缩机组是核心动力部件，这类应用场景对机组的安装空间占用、运行振动幅度、管路对接兼容性都有明确的工程要求，也是小型制冷设备结构设计阶段需要优先匹配的核心部件。

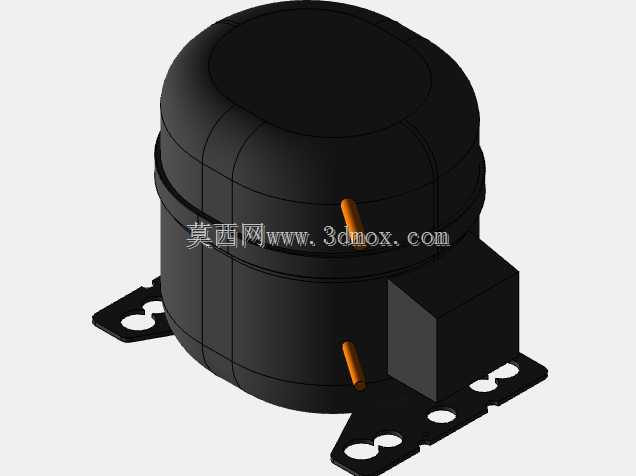

从实际结构设计逻辑来看，这个机组采用全封闭壳体结构，上部为圆顶式冲压焊接壳体，将压缩机的电机组件、曲柄连杆活塞机构完全封闭在壳体内部，这种结构一方面可以避免制冷回路的制冷剂泄漏，另一方面壳体本身的密封结构可以隔绝内部运动部件的运行噪音向外传递，圆顶的弧形结构也能提升壳体的承压能力，适配R600a、R134a这类常用小型制冷系统的制冷剂工作压力。壳体下部的安装底座采用冲压成型的折弯钢板结构，底座上预留的三个带缺口的安装孔是专门为现场快速安装设计的，安装时不需要完全拧下固定螺栓，只需要将螺栓拧松到足够间隙，将机组底座的缺口对准螺栓卡入后再拧紧即可，能大幅缩短总装线的装配工时，同时底座的折弯翻边结构做了加强筋处理，避免机组运行时的振动导致底座变形，安装孔的位置公差控制在±0.2mm以内，能适配多数小型制冷设备舱的标准安装位，不需要额外做安装支架的适配修改。

机组侧面突出的方形结构是电气接线盒，内部集成了启动器、过载保护器的安装位，接线盒的朝向可以根据设备内部的布线方向做小角度调整，避免接线时线缆过度弯折导致的绝缘层破损。壳体侧面伸出的两个铜质管路接头，分别是吸气口和排气口，吸气口管径略大于排气口，两个接头的伸出长度控制在15mm左右，既方便现场焊接连接系统管路，又不会因为伸出过长导致运输过程中磕碰变形，接头的位置设计避开了安装底座的固定螺栓操作空间，焊接操作时扳手不会和底座产生干涉。

从安装边界来看，这个机组的整体最大外径控制在160mm左右，总高度（含底座）不超过180mm，安装后需要在机组周边预留至少20mm的散热间隙，避免设备运行时机组散热不良导致的排气压力过高，影响制冷效率甚至触发过载保护。底座的安装孔中心距按照小型制冷设备的通用标准设计，横向孔距为120mm，纵向孔距为100mm，能直接替换同功率规格的其他品牌同类型机组，不需要修改设备的底盘安装结构，在设备迭代或者售后维修替换时的适配性很强。

在功能设计上，这类小马力机组主要负责制冷回路的制冷剂压缩循环，将蒸发器侧回来的低温低压制冷剂气体压缩成高温高压气体送入冷凝器，整个机组的内部做了减震支撑设计，机芯和外壳之间通过减震弹簧吊挂，能大幅降低运行时机芯振动传递到外壳的幅度，配套安装时只需要在底座和设备底盘之间加装薄橡胶减震垫，就能将运行振动控制在很低的水平，避免设备运行时机组振动带动柜体产生共振噪音。壳体下部的环形箍圈结构是上下壳体焊接后的定位加强结构，能保证上下壳体焊接时的同轴度，同时提升壳体的整体刚性，避免运输过程中颠簸导致壳体焊缝开裂。

做这类机组的三维建模时，需要重点关注安装孔的位置精度、管路接头的相对位置、接线盒的突出尺寸，因为这些尺寸直接决定了设备总装时是否会出现干涉，很多新手建模时容易忽略安装缺口的开口方向，导致实际装配时螺栓无法顺利卡入；另外壳体的曲面弧度也要和实际产品一致，不然做设备散热流场仿真时，周边的空气流动阻力计算会出现偏差，影响散热设计的准确性。这类小功率压缩机组因为运行功率小、振动低、结构紧凑，除了常规的小型制冷设备，也会用在小型冷水机、实验室恒温设备、车载冷藏箱这类对安装空间和运行噪音要求较高的场景，设计选型时除了功率匹配，还要重点核对机组的吸排气口位置、安装孔位是否和现有设备结构兼容，避免出现选型后无法安装的问题。
