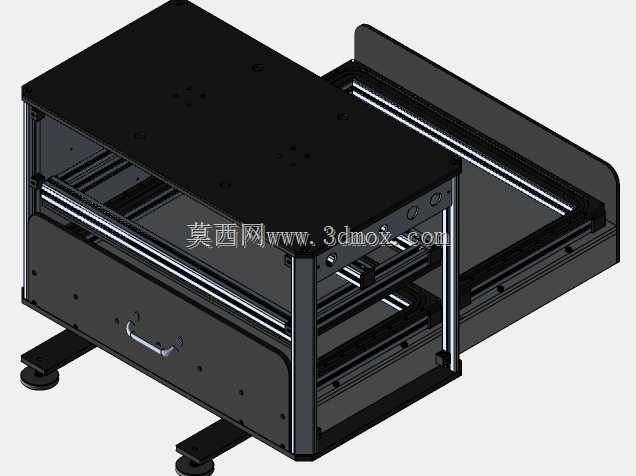

双层抽拉式设备承载导轨抽屉结构

这款抽拉式承载结构，常被集成在各类桌面型工业检测设备、小型实验测试工位、通讯机柜内置扩展单元中，作为核心的活动承载部件使用，解决固定台面无法拓展操作空间、内置器件维护需拆解整机外壳的痛点。日常产线调试场景下，操作人员无需挪动台面上固定安装的检测主机、测试治具，只需拉动前置隐藏式拉手，即可将下层承载托盘平稳抽出，完成内置模块的接线调整、耗材更换、故障排查作业，抽拉行程可根据实际安装空间做适配调整，完全抽出时托盘不会出现前倾卡滞问题。

从结构设计逻辑来看，整体采用上下分层的布局思路，上层为固定式安装台面，台面预留多组规则排列的安装螺孔，可直接固定各类测试仪器、信号处理模块、小型工装治具，台面底部做了加厚筋条补强，避免长期承载偏重设备出现台面下凹变形；下层为活动抽拉托盘，托盘侧边采用双列直线导轨做滑动支撑，导轨选用带预压的轻载型滚珠导轨，滑动过程无明显旷量，抽拉手感顺滑，同时导轨自带限位挡块，抽拉至最大行程时会自动锁止，防止用力过猛将托盘整体拉出机架造成设备跌落。机架的四个支撑立柱采用标准铝型材拼接，连接角件做了内藏式处理，不会突出外表面影响周边设备排布，底部配置可调式脚杯，可根据地面平整度调整整体水平度，脚杯的防滑橡胶垫能避免设备运行时出现移位，同时抵消部分振动传导。

安装边界方面，整体结构的外形尺寸适配常规4U标准机柜的内置安装空间，也可独立作为桌面测试台使用，宽度方向预留了侧边走线槽的安装位置，设备的电源线、信号线可顺着侧边线槽规整排布，不会在抽拉过程中被线缆卡滞；高度方向上下层的净空可根据实际搭载的器件高度做定制调整，默认状态下下层托盘可容纳高度不超过120mm的功能模块，上层台面的承载上限可达50kg，完全满足常规小型工业测试设备的承载需求。托盘的前侧面板做了平齐式设计，推入后与机架外框完全齐平，没有突出的拉手或卡扣，整体外观简洁规整，适配各类工业设备的外观设计风格，前侧面板还可根据需求加装锁具，防止非授权人员随意抽拉触碰内部精密器件。

在实际建模落地过程中，所有的安装孔位都做了参数化关联设计，调整导轨长度、层间高度、整体宽度参数时，对应的安装孔、型材切割长度、面板尺寸都会自动更新匹配，不需要逐个修改特征，大幅提升衍生型号的设计效率；导轨的安装基准面做了公差约束，两侧导轨的平行度公差控制在0.1mm以内，避免安装后出现抽拉卡滞、磨损加快的问题；所有的钣金折弯件都预留了合理的折弯圆角，避免应力集中导致的钣金开裂，焊接位置都做了打磨处理，不会出现突出的焊渣影响后续的表面喷涂处理。这类抽拉结构相比传统的翻转式检修门，操作空间更大，承载能力更强，同时不需要在设备前方预留门板翻转的空间，更适合空间紧凑的产线工位、机柜内部使用，在小型自动化测试设备、通讯信号处理机柜、实验室小型测试平台中都有广泛的应用空间。
