双工位翻转式工件焊接定位工装结构

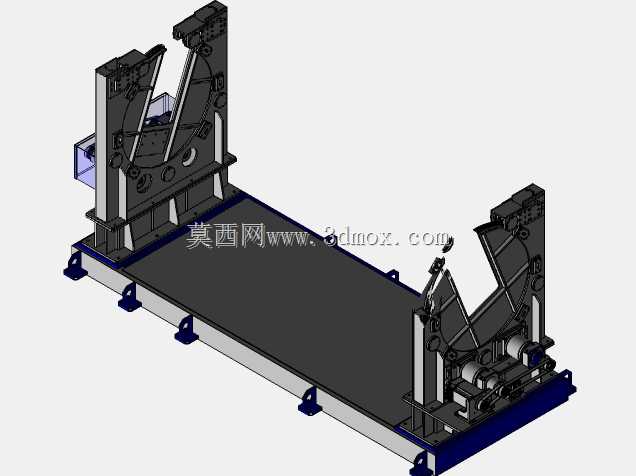

　　从实际作业逻辑来看，装置底部采用整体式焊接底座作为承载基础，底座沿长度方向均匀分布带安装孔的地脚支撑，安装时可直接通过膨胀螺栓或压板固定在车间硬化地坪上，不需要额外做复杂的预埋基础，底座的平面度加工公差控制在0.2mm每米范围内，保证两侧支撑立柱安装后不会出现垂直度偏差，避免翻转过程中出现卡滞、负载偏载的问题。两侧的支撑立柱为对称式布局，每侧立柱上都集成了可调节角度的V型夹持托架，托架的开合角度可根据工件的外轮廓尺寸进行调整，适配不同直径、不同截面形状的工件装夹，托架内侧预留了聚氨酯垫块的安装位，装夹时既能避免刚性接触刮伤工件表面，也能增大摩擦力防止工件翻转过程中出现滑移。在重型结构件焊接、长轴类部件组对、异形框架件铆焊的车间作业场景里，这类双支撑式翻转定位装置是解决工件翻面作业效率低、人工吊装对位风险高的核心工装，不少车间在处理长度超过两米、单侧重量分布不均的箱型、架类工件时，过去常依赖行车配合人工撬棍完成翻面，不仅单次翻面耗时久，还容易因为工件重心偏移出现磕碰、吊装滑脱的隐患，这套定位装置的设计初衷就是覆盖这类长尺寸、需多面加工工件的全工序位姿调整需求。

　　驱动端设置在单侧立柱内部，采用减速电机配合蜗轮蜗杆传动结构，具备反向自锁特性，也就是说当工件翻转到任意角度时，即使驱动端断电，传动结构也能自动锁止，不会出现工件因为自重下坠的风险，这一点对于焊接作业来说尤为重要——焊工在进行仰焊、立焊位置作业时，不需要额外增加支撑就能让工件稳定停在目标角度，大幅降低作业的劳动强度。这套定位装置的翻转角度范围可以覆盖0到120度，配合托架的位置调节，能够让工件的待加工面始终处于焊工最舒适的平焊作业高度，过去需要两名工人配合行车翻面、找正的作业，现在只需要一名操作工通过控制按钮就能完成角度调整，单工序的辅助作业时间能压缩六成以上。

　　从设计细节上看，两侧立柱的间距可以根据工件的长度进行适配调整，底座上预留了多组螺栓安装孔，调整时只需要松开立柱底部的紧固螺栓，就能沿底座的导轨方向滑动立柱，调整到适配工件长度的位置后重新锁紧即可，不需要对底座进行二次加工，能够覆盖一定尺寸范围内的多规格工件装夹需求，适配多品种小批量的生产场景。托架的翻转臂采用箱型焊接结构，经过去应力退火处理后再进行机加工，长期承受交变负载也不会出现变形，铰接位置采用带密封的调心滚子轴承，能够承受一定的偏载力矩，即使工件的重心不在两支撑点的中心连线上，轴承也能自适应调整受力状态，避免出现局部应力集中导致的轴类零件过早磨损。在实际安装边界上，装置的总宽度控制在1.8米左右，长度可根据适配工件的长度在3米到6米区间定制，整体高度不超过2.2米，不会占用过多的车间竖向空间，顶部不会和车间的行车滑线产生干涉，底座两侧预留了叉车孔位，需要调整工位时可以直接用叉车整体转运，不需要拆解结构。装置的控制回路设置了双重限位保护，除了电气行程限位之外，还在翻转的两个极限位置设置了机械防撞挡块，即使电气限位出现故障，机械挡块也能阻挡翻转臂超行程转动，避免设备损坏或者工件脱落的安全事故。

　　在焊接作业场景中，这套定位装置还可以和焊接机器人、变位机配合使用，通过信号交互实现工件角度的自动调整，配合机器人完成连续焊缝的自动焊接，不需要人工干预就能完成整周焊缝的焊接作业，大幅提升自动化焊接的可达率。和传统的单端悬臂式变位机相比，这种双支撑结构的负载能力更强，能够承载最大两吨的工件，而且工件两端都有支撑，长工件装夹后不会出现悬臂下垂的挠度变形，保证焊接过程中工件的形位公差符合工艺要求。托架上还预留了快速夹钳的安装接口，对于一些截面不规则的异形工件，可以通过加装定制化的压块、夹钳实现快速装夹，不需要每次都重新制作整套工装，降低了工装的制作成本和换型时间。在日常维护方面，所有的润滑点都设置在易操作的位置，轴承位置每三个月加注一次润滑脂即可，传动箱内的齿轮油每一年更换一次，不需要复杂的日常保养，适合车间三班倒的连续作业场景。不少结构件加工车间在引入这类定位装置后，不仅降低了工人的劳动强度，还减少了行车的占用时间，让行车能够服务于更多的工位，整体车间的作业流转效率得到明显提升，同时因为工件角度调整更方便，焊工不需要勉强保持别扭的作业姿势，焊接质量的稳定性也有明显改善，焊缝的一次合格率能提升15%左右。
