五吨十六点五米双梁桥式起重吊运设备

　　该套三维结构围绕车间厂房内固定跨距的桥式吊运工况展开，主梁跨度按十六点五米布置，额定起重量按五吨载荷校核，适用于机械加工车间、装配工段、仓储库区以及重型工件周转区域。设备沿厂房两侧轨道纵向运行，起重小车在双梁上方横向移动，配合起升机构完成工件在三维空间内的升降、横移和纵移，能够覆盖轨道界定范围内的大部分作业面，减少叉车通道占用和地面转运干涉。

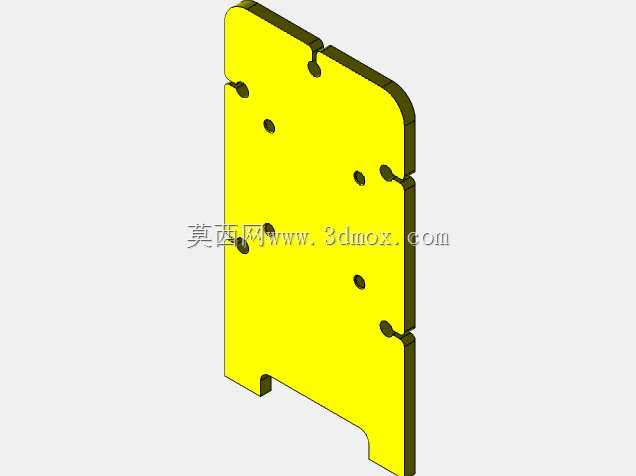

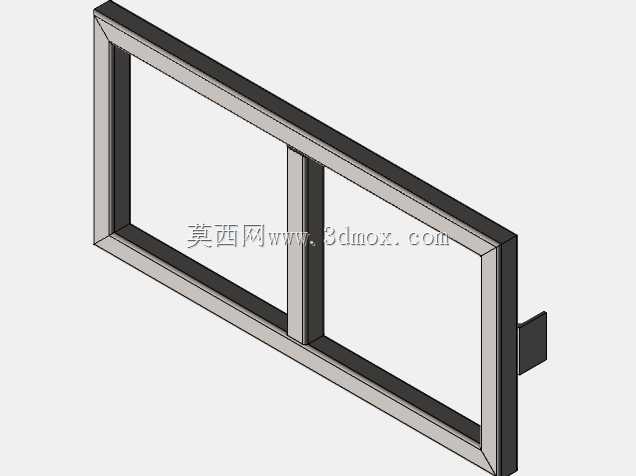

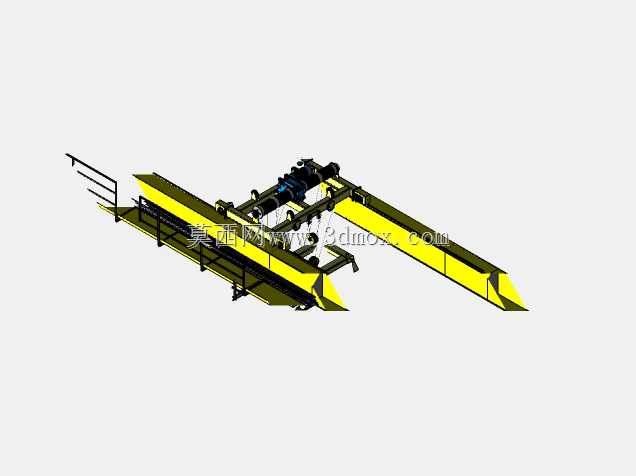

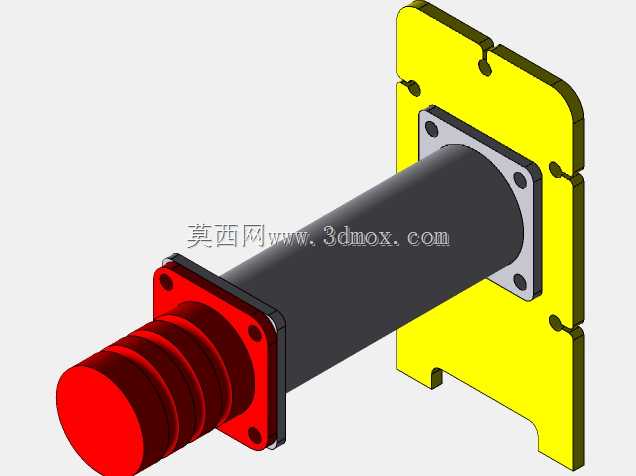

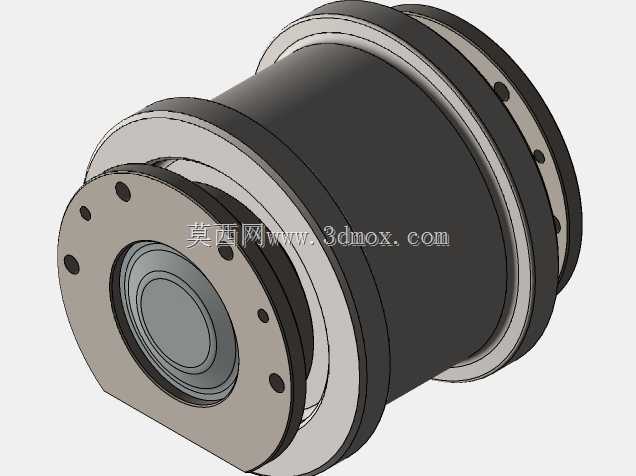

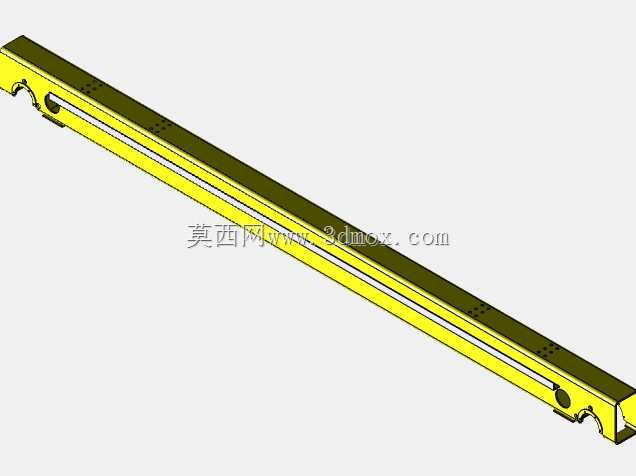

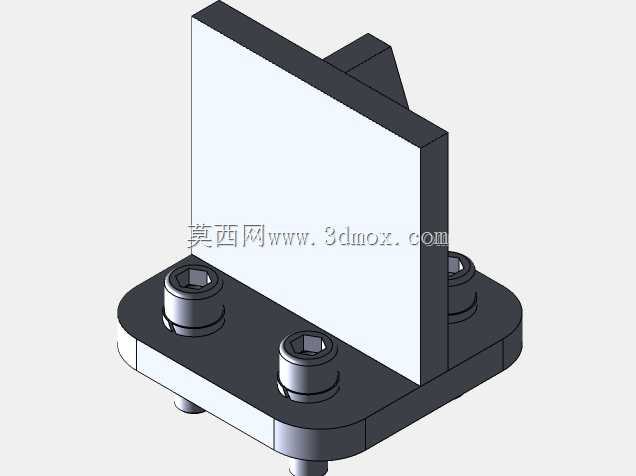

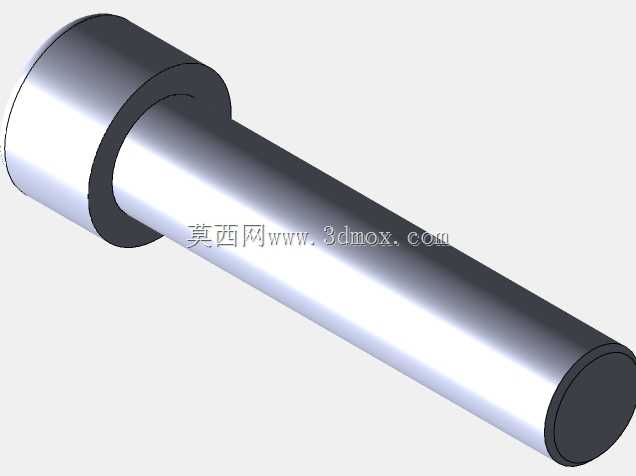

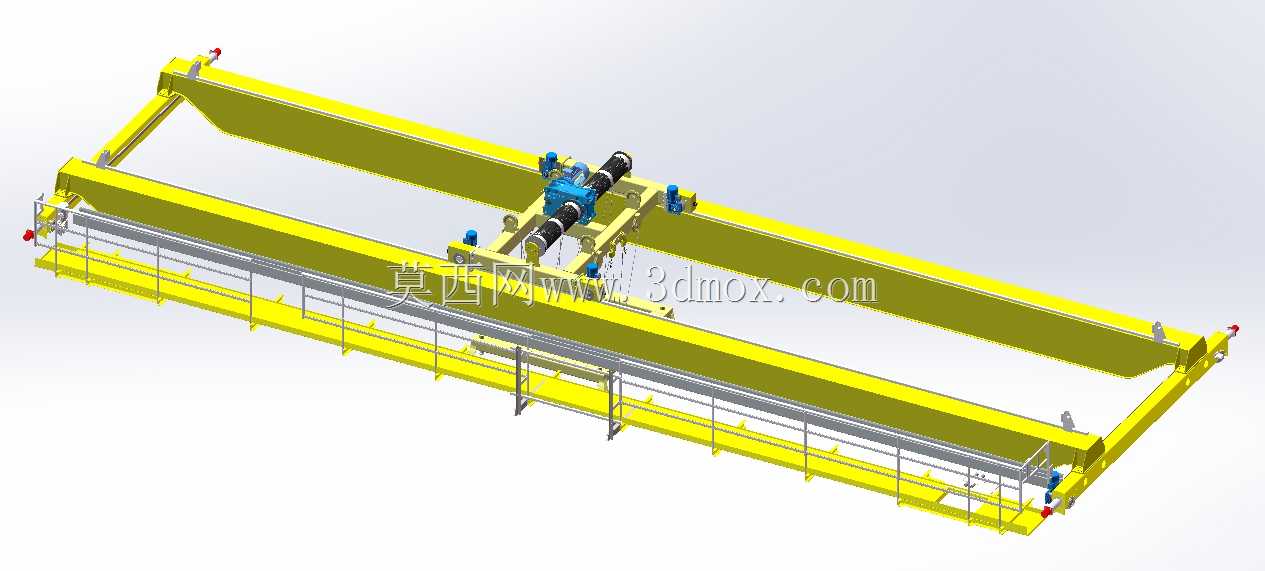

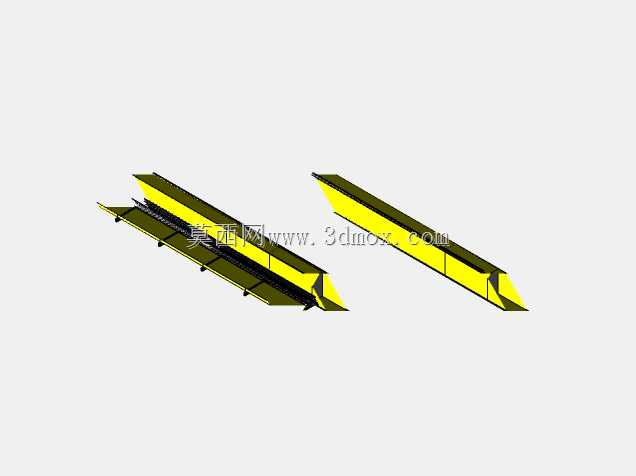

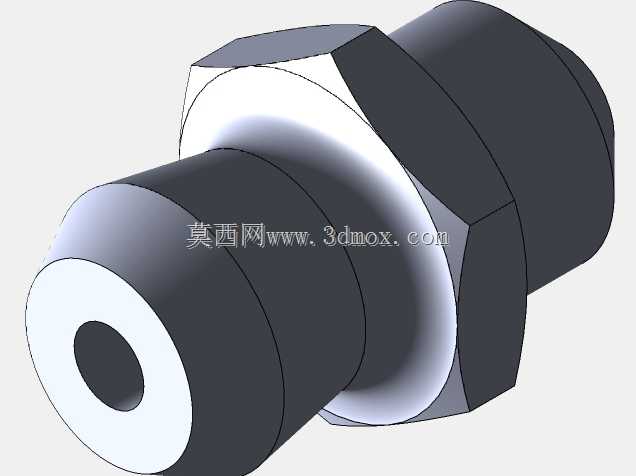

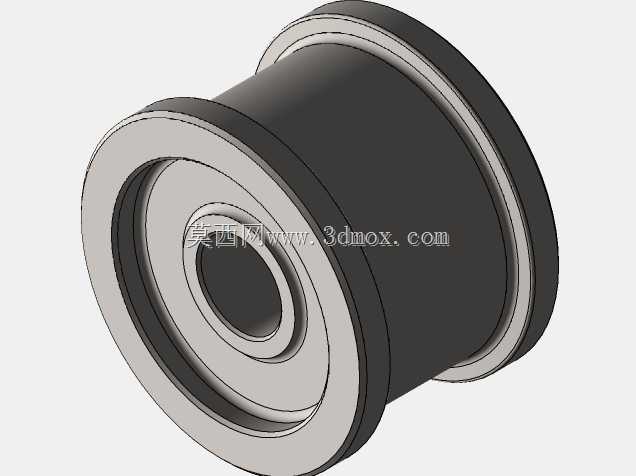

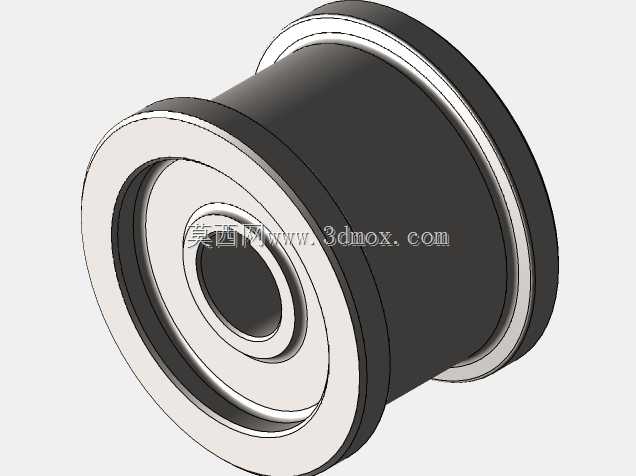

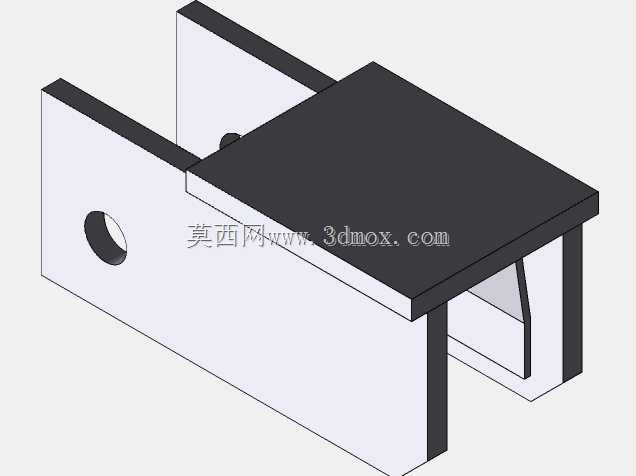

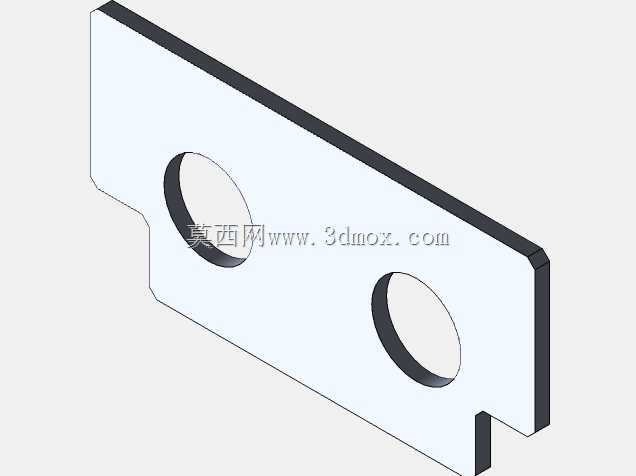

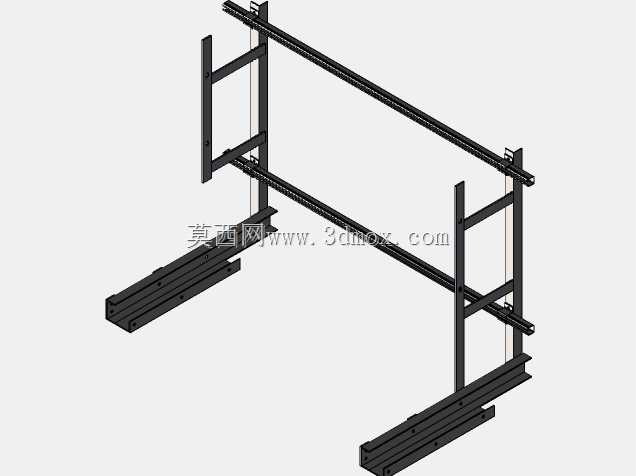

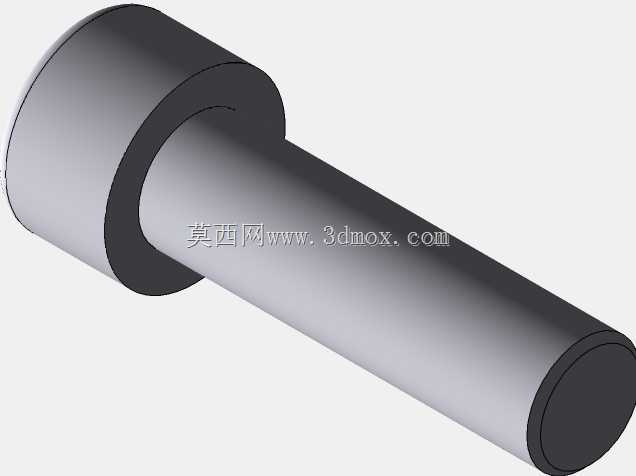

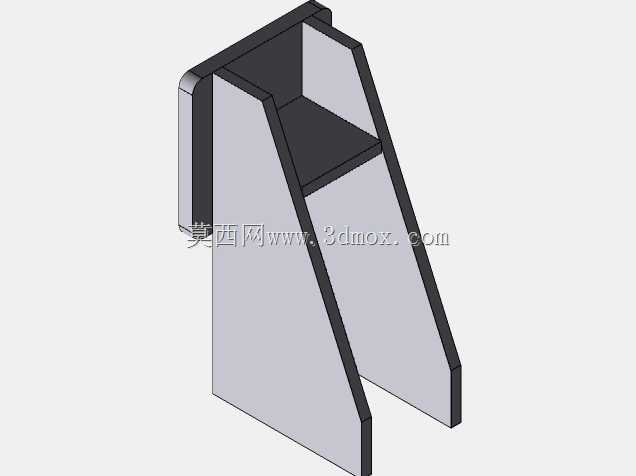

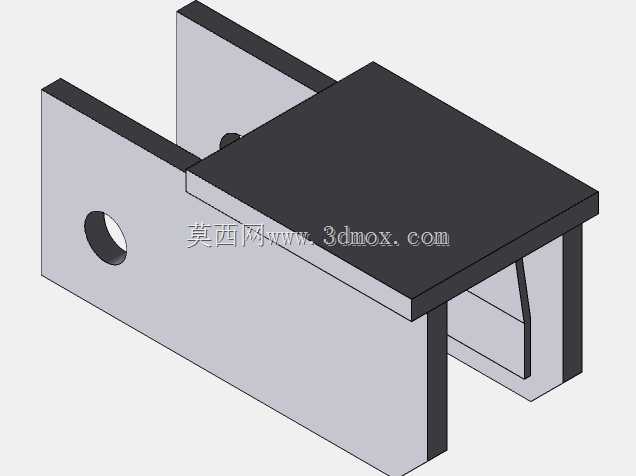

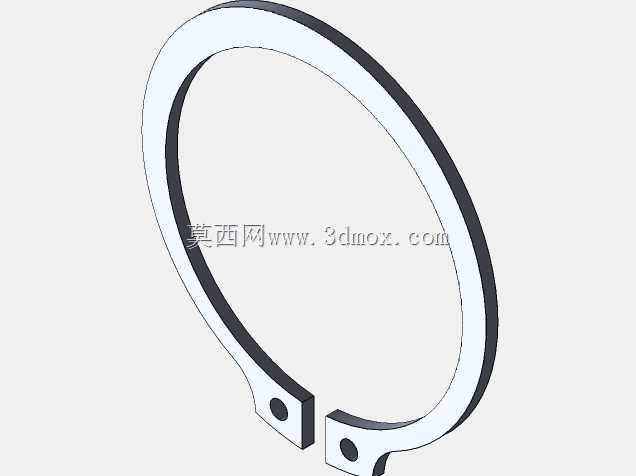

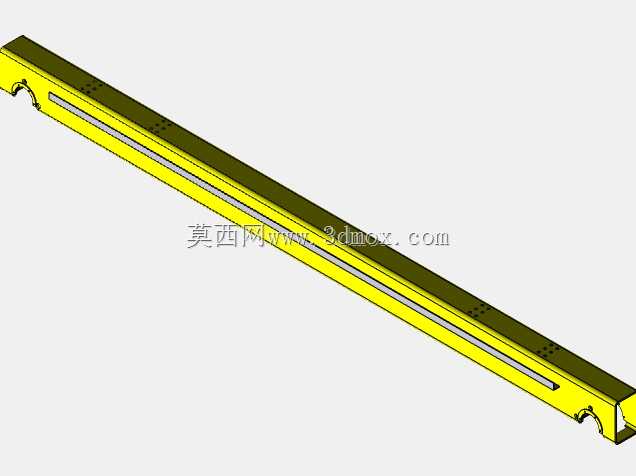

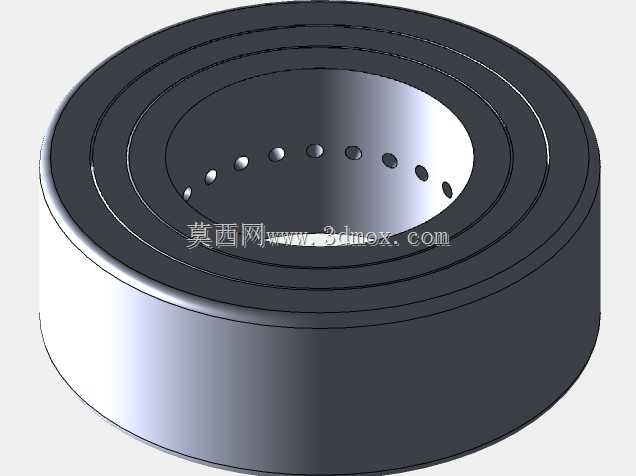

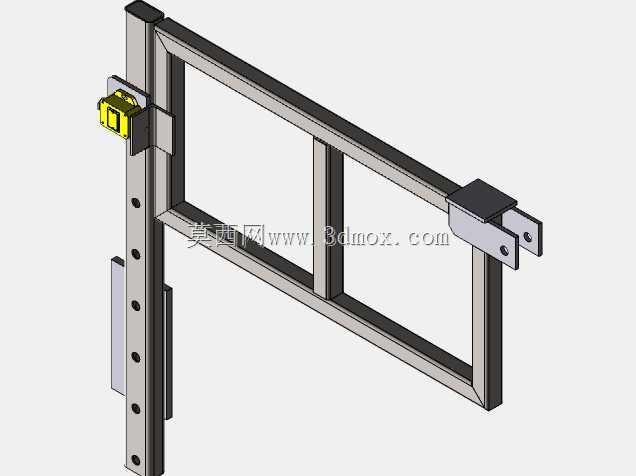

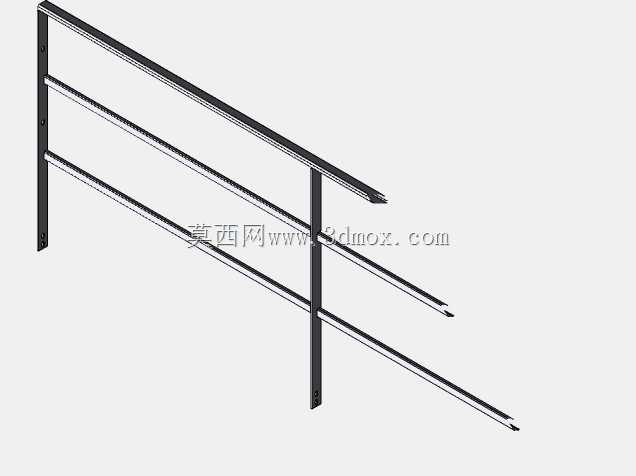

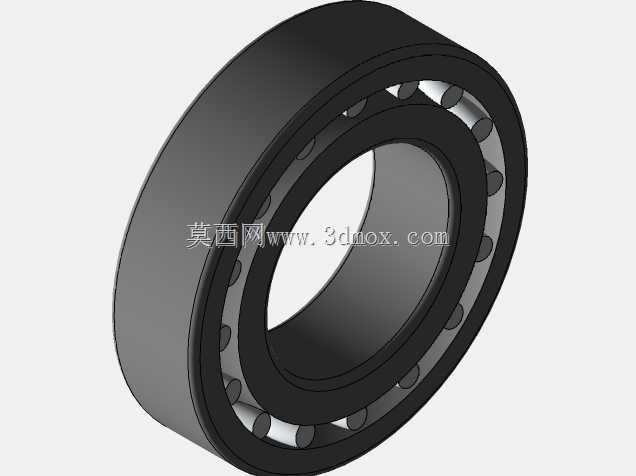

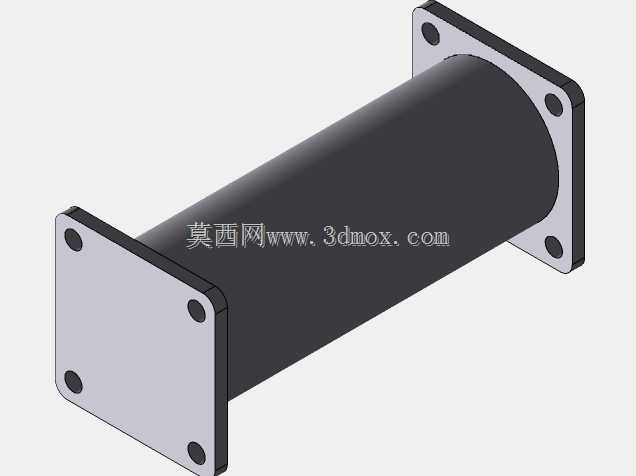

　　结构上采用两根平行主梁作为主要承载框架，端梁布置在主梁两端并集成车轮组，车轮与厂房轨道形成稳定约束。主梁截面和连接位置需要兼顾弯曲刚度、扭转刚度以及小车轮压传递，避免满载起升、制动和偏斜运行时产生过大挠度。小车部分包含起升卷筒、减速传动、电机、滑轮组、吊具及运行轮组，各部件在模型中按装配关系分层表达，便于检查卷筒轴线、滑轮槽向、钢丝绳走向和梁体之间的空间间隙。

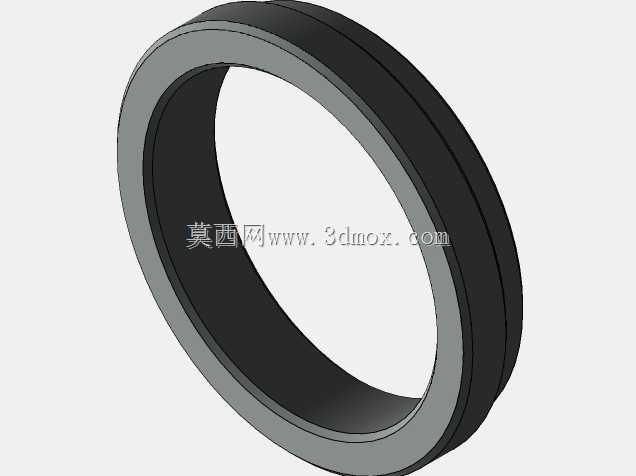

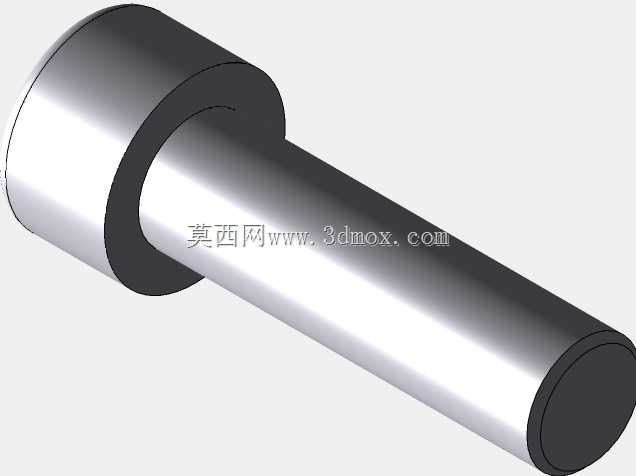

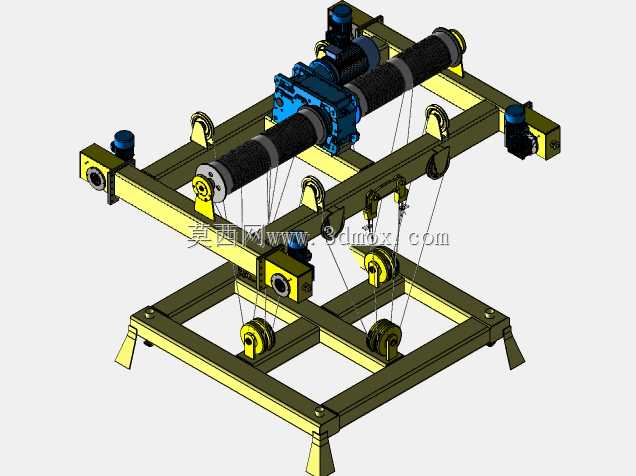

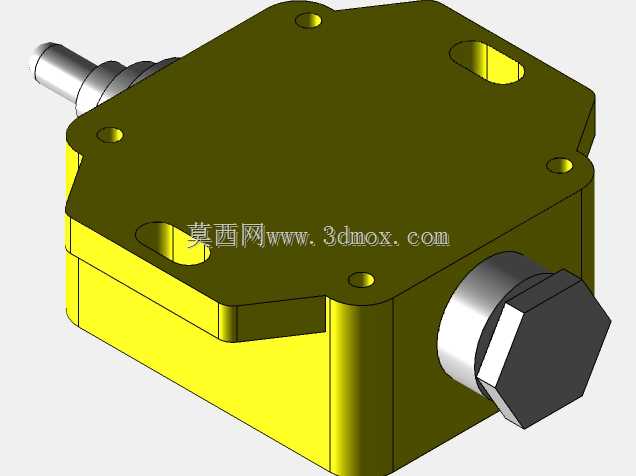

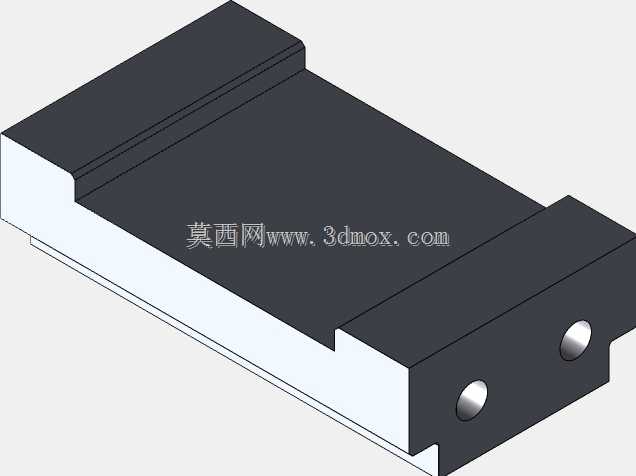

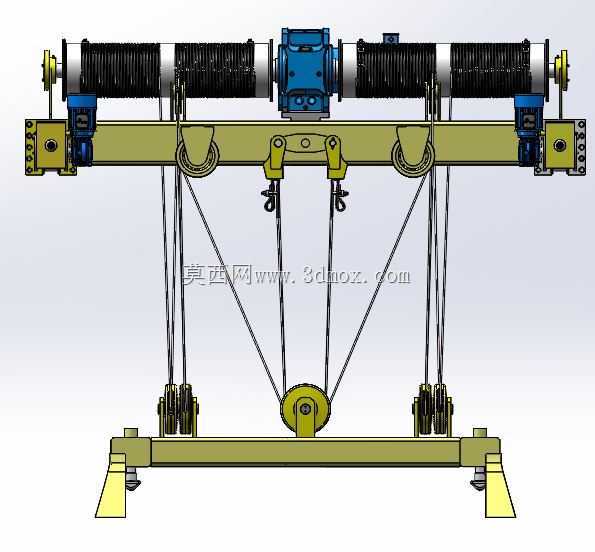

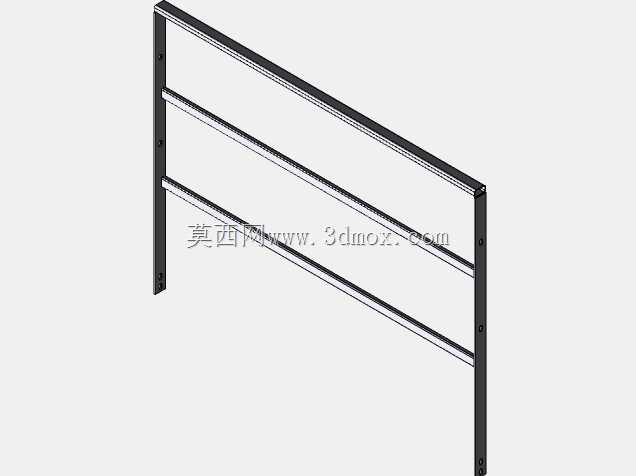

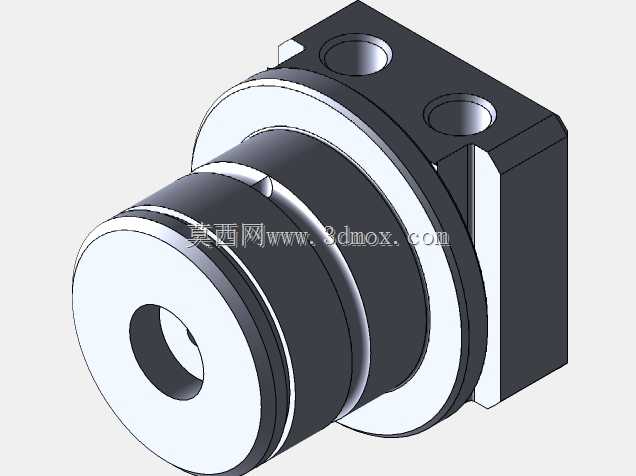

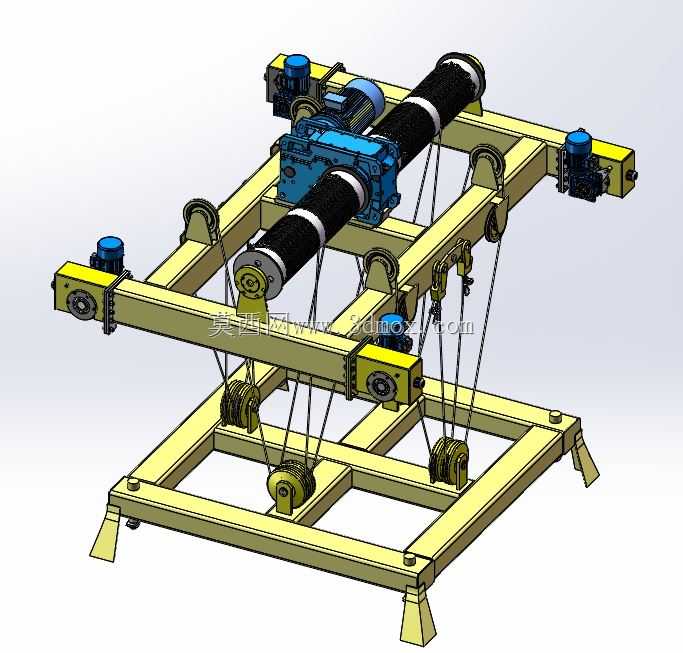

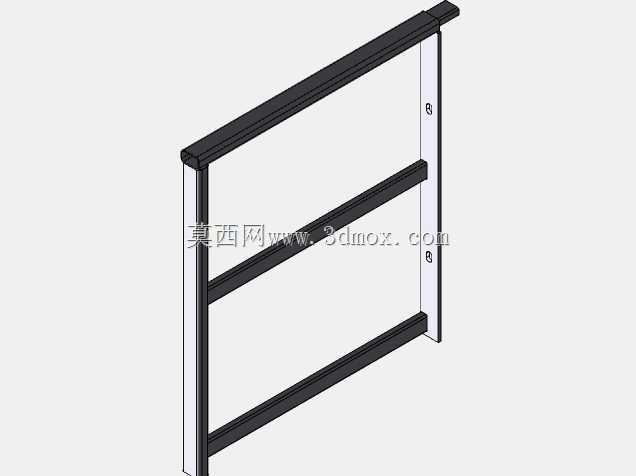

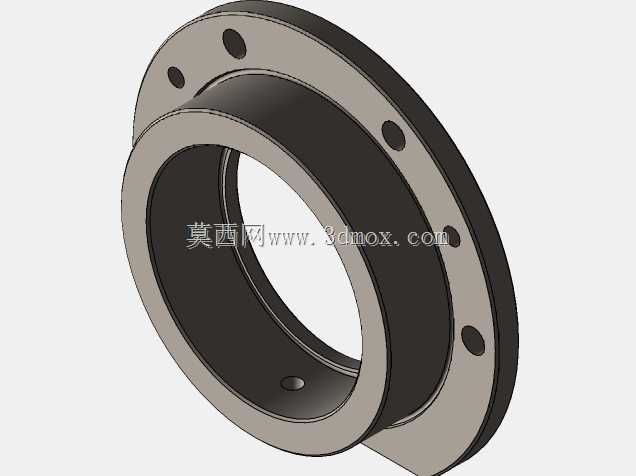

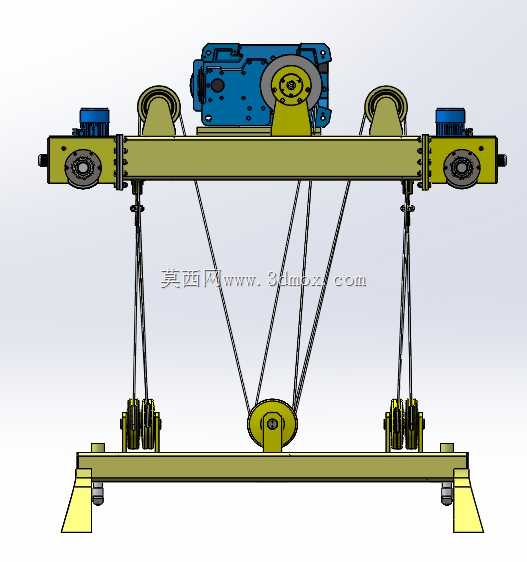

　　钢丝绳系统是该设备的重点设计内容。模型采用多绳路缠绕方式，钢丝绳从卷筒引出后经过主梁上部定滑轮和下方吊钩滑轮组形成闭合承载路径。多分支绳路共同承担吊重，可降低单绳拉力，并使吊钩在升降过程中受到更均衡的约束。对于工件离地瞬间的摆动、小车加减速引起的水平惯性力以及偏载起吊，绳路布置能够提高吊钩组的姿态稳定性，减小重物旋转和晃动。设计时需保证钢丝绳进出滑轮的偏角处于允许范围内，卷筒缠绕层序清晰，绳端固定位置与滑轮中心线对齐，防止运行中跳绳、磨绳或异常挤压。

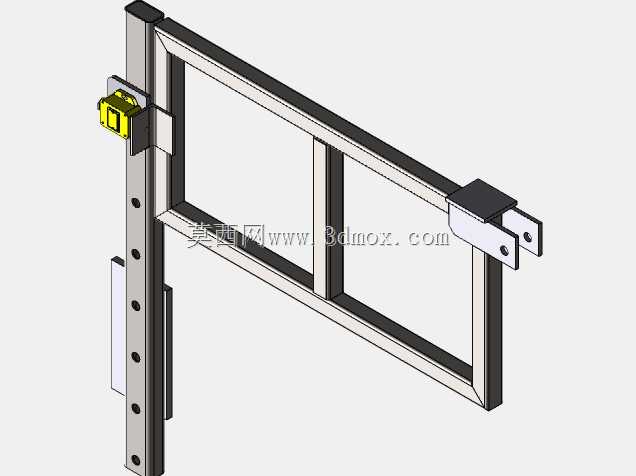

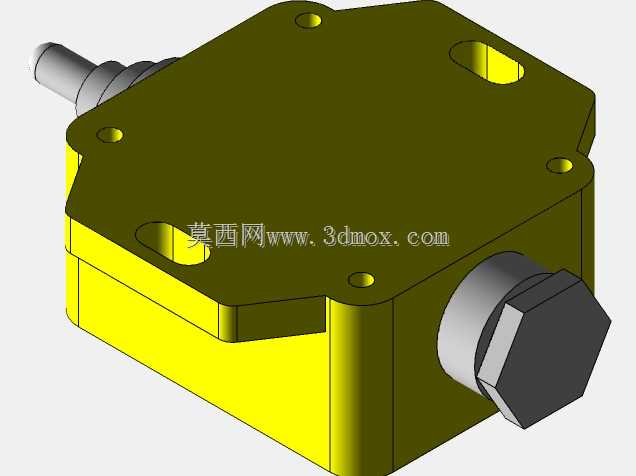

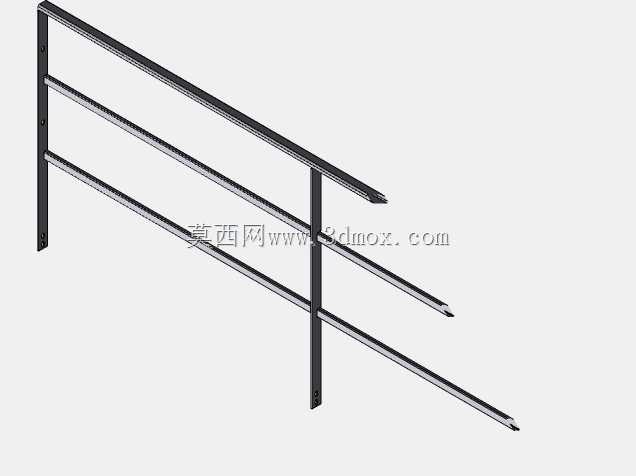

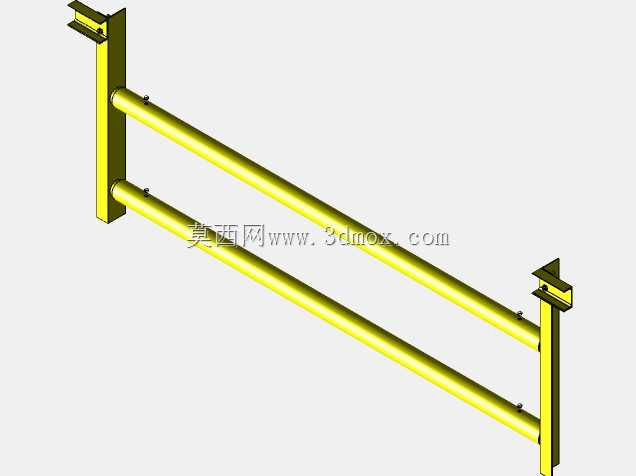

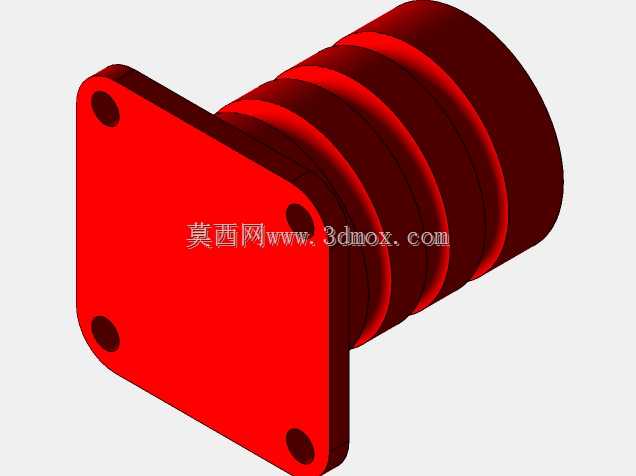

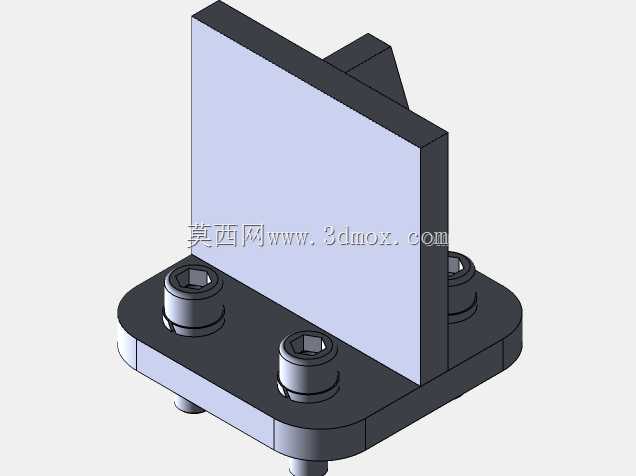

　　外形与安装边界方面，设备总宽度由双梁中心距、端梁车轮组和外侧驱动部件共同决定，高度方向需校核主梁上盖板至小车最高点、吊钩下极限位置至厂房地面的距离。厂房选型时应核对轨道顶面标高、牛腿承载能力、车挡位置、检修通道和上方净空，尤其要关注起升机构最高点与厂房屋架、管线、照明桥架之间的安全距离。吊钩下降至最低工位时，卷筒上仍应保留规定安全圈数；吊钩升至最高工位时，滑轮罩与小车框架不得发生刚性碰撞。

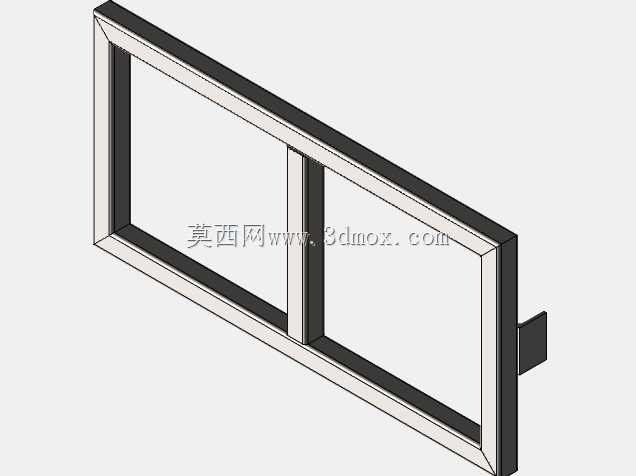

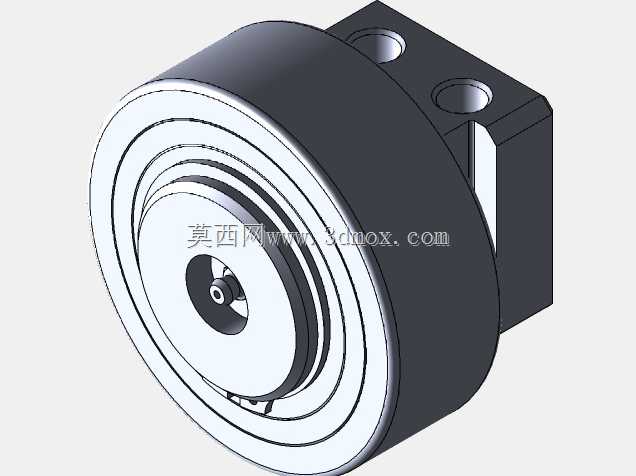

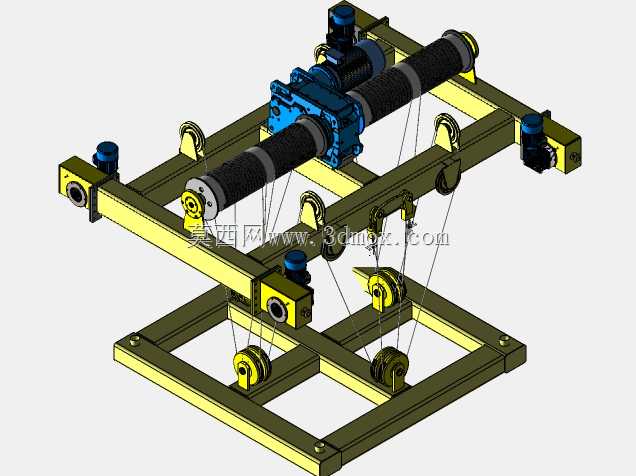

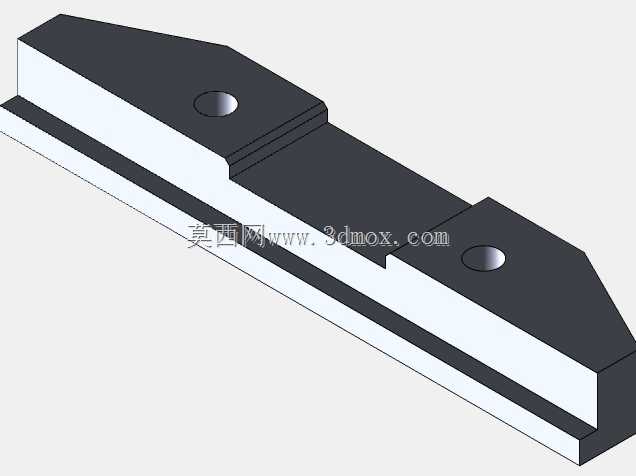

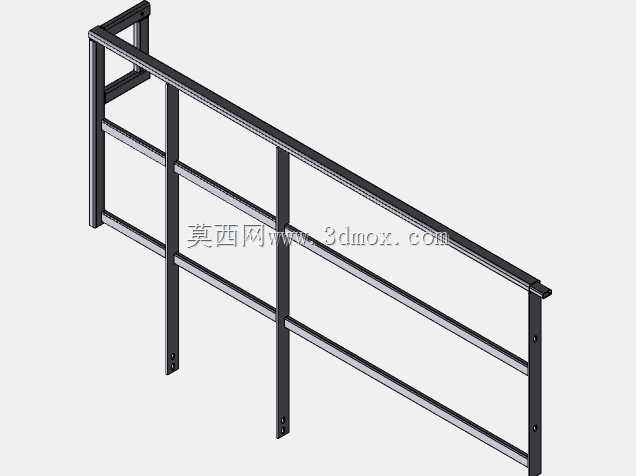

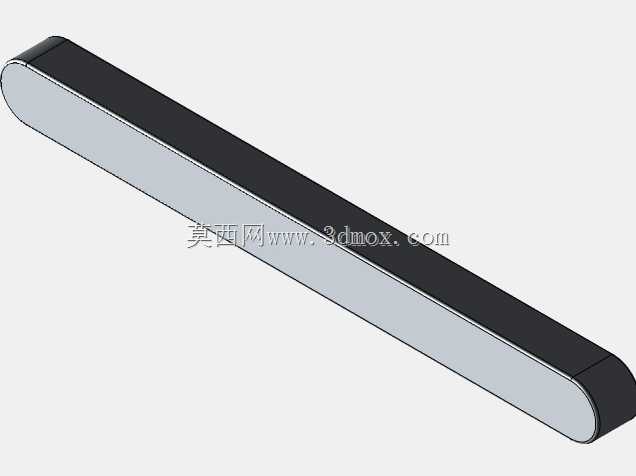

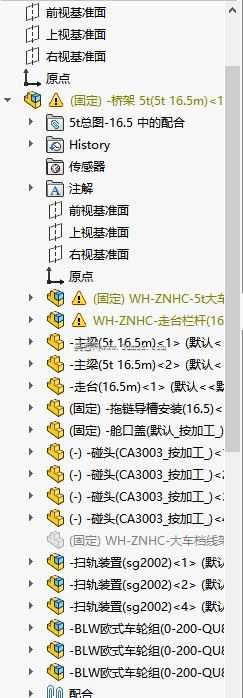

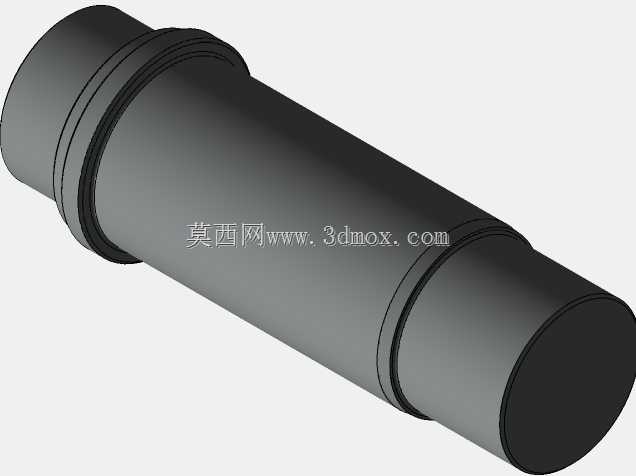

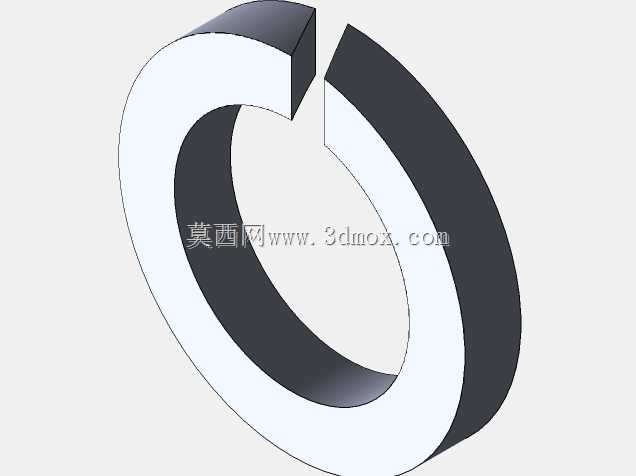

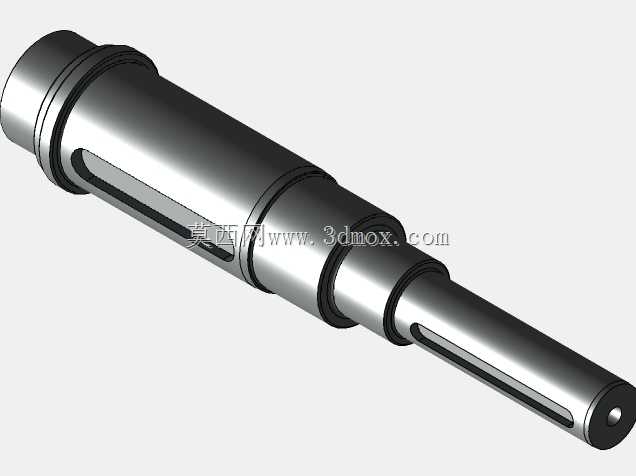

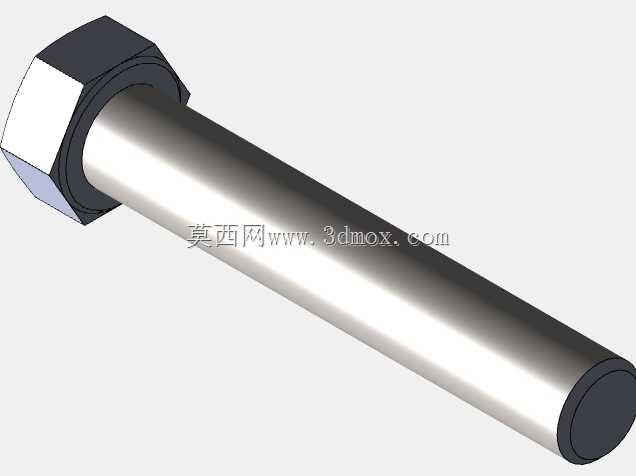

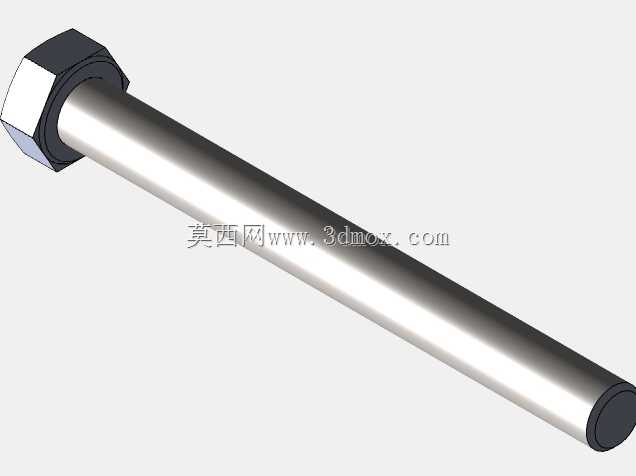

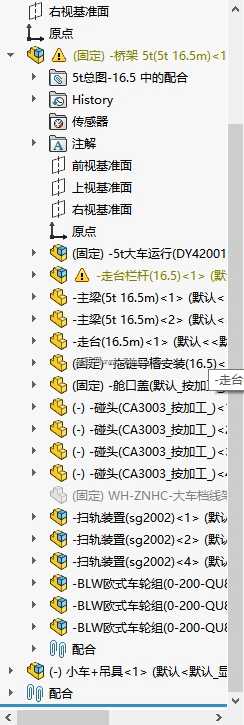

　　从建模思路看，梁体采用长跨度框架表达，端梁与主梁连接区保留螺栓连接和定位面特征；小车运行机构对称布置，便于观察驱动轮、从动轮与轨道的接触关系；起升机构中减速机、电机、卷筒和制动器按同轴或传动连接关系装配，能够直观呈现动力传递路线。下方吊钩滑轮组与上部小车通过钢丝绳形成空间索系，适合用于结构评审、吊装路径验证、车间布局干涉检查以及起重设备教学演示。实际工程应用中，还需结合工作级别、载荷谱、运行速度和制动条件对主梁疲劳、车轮寿命、钢丝绳安全系数及驱动功率进行进一步计算。
