简易弧形腹腔镜手术技能训练装置

在临床外科医师腹腔镜操作技能的岗前培训体系中，低成本可自制的模拟训练装置一直是基层教学单位、个人练习场景下的刚需品类，这款弧形结构的训练装置正是瞄准这类非商业化批量生产的DIY实训需求设计，没有复杂的集成传感、电子反馈模块，完全依靠纯机械结构还原腹腔镜操作的核心操作边界，让练习者在低门槛条件下完成手眼协调、器械操控的基础训练。

从实际使用场景来看，这类训练装置主要放置在教学实验室、个人练习桌面使用，不需要配套专用的固定台架，底部的刚性底座采用平直的板式结构，自身具备足够的配重与支撑刚度，放置在水平桌面上即可保持稳定，不会在器械插拔、操作牵拉的过程中出现移位、侧翻的问题。底座上方的弧形罩板采用半圆弧曲面构型，曲面弧度参考人体腹壁的自然隆起形态设计，罩板整体跨度控制在常规桌面可容纳的尺寸范围内，高度适配坐姿操作时手臂自然抬起的操作高度，练习者坐在桌前即可将操作器械从接口处伸入罩内空间，模拟真实手术中经腹壁穿刺置入器械的操作视角与操作距离。

装置的功能设计完全围绕腹腔镜操作的核心训练点展开，罩板上预留的多个柔性接口是核心功能部件，接口采用带模拟切口的柔性材质制作，既可以还原穿刺器穿过腹壁时的阻力感，也能在器械调整角度时提供类似人体组织的包覆阻尼，避免器械随意晃动影响训练真实感。接口在弧形罩板上的位置排布参考临床腹腔镜手术的常规穿刺孔位布局，分别对应不同操作器械的置入位置，练习者可以通过这些接口置入持针器、分离钳、抓钳等常用腹腔镜器械，在罩内的封闭空间内完成夹取、缝合、打结等基础操作训练，弧形罩板的不透明结构可以遮挡练习者的直接视线，迫使练习者依靠模拟内镜的视觉反馈完成操作，还原真实手术中无法直视术野、仅靠内镜画面操作的场景特性。

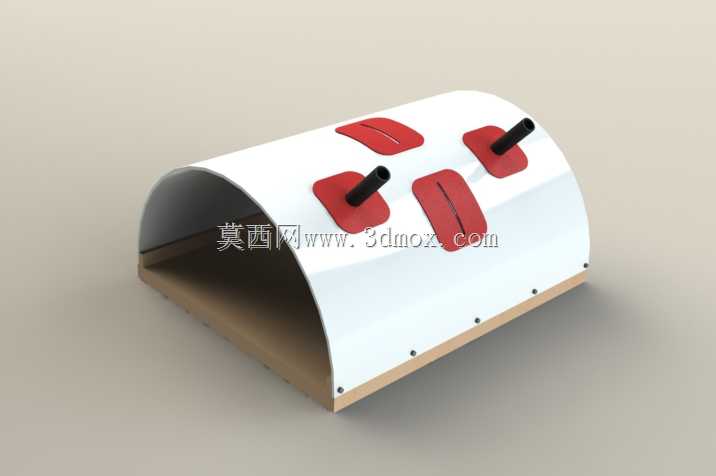

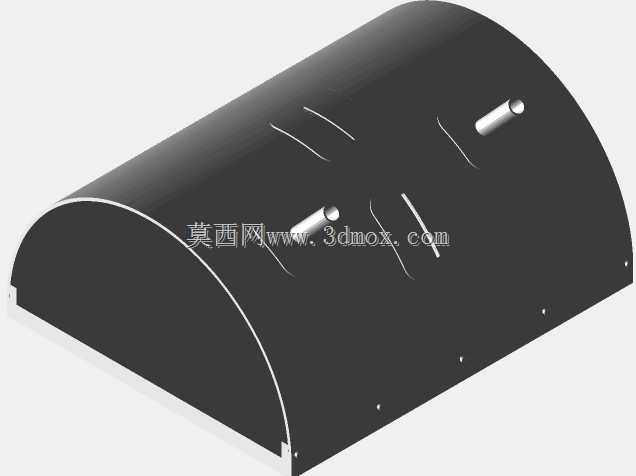

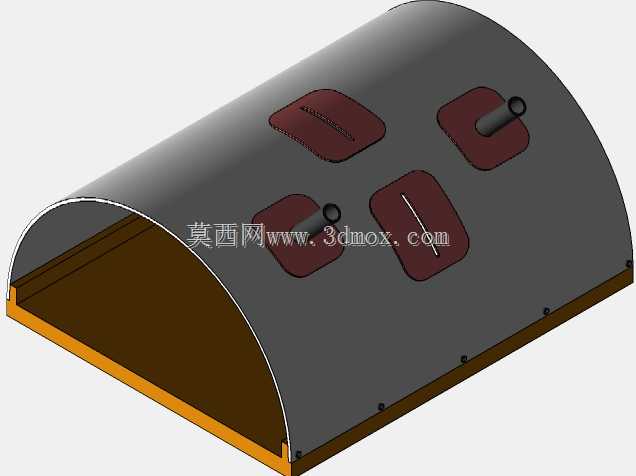

从结构设计思路来看，这款装置刻意做了结构简化，整体仅分为刚性底座与柔性弧形塑料板两个核心组成部分，两个部件之间采用沿弧形边缘均匀排布的紧固件完成连接，没有复杂的卡扣、滑轨等附加结构，加工与组装门槛极低，使用者甚至可以自行采购对应厚度的塑料板材、柔性接口配件完成自制，不需要复杂的机加工工序。弧形罩板的边缘做了圆滑过渡处理，没有尖锐的棱角，避免训练过程中划伤手臂或者勾挂手术器械的线缆；底座的下表面可以根据使用需求粘贴防滑胶垫，进一步提升放置稳定性，在光滑的玻璃、烤漆桌面上使用也不会出现滑移。

在安装边界与尺寸适配方面，装置的整体宽度控制在400mm以内，纵深尺寸不超过300mm，占用桌面面积远小于商业化的集成式腹腔镜训练箱，即使是狭小的宿舍桌面、实验室边角工位也可以轻松放置。柔性接口的孔径尺寸适配常规直径的腹腔镜训练器械，也可以根据练习需求更换不同孔径的接口配件，适配不同直径的操作器械；弧形罩板与底座之间形成的内部操作空间足够容纳常规的训练模块，比如缝合练习模块、夹豆训练模块、剪切训练模块等，不需要额外改造结构即可直接搭配现有训练耗材使用。

不同于商业化训练设备追求多功能集成的设计思路，这款装置的设计核心是用最低的结构成本还原最核心的操作训练条件，去掉了所有非必要的附加结构，既降低了制作成本，也减少了装置本身的故障点，长期使用过程中仅需要更换磨损的柔性接口即可，不需要对主体结构进行维护。对于刚接触腹腔镜操作的初级医师来说，这类简易装置完全可以满足基础操作阶段的训练需求，不需要投入高额成本采购专业训练设备，即可完成上千次的基础操作重复练习，形成稳定的肌肉记忆与操作手感，为后续进入模拟手术室、临床实操阶段打下基础。
